Eckold HF 100 - HSA 40 SSP Beak Shaped Shrinking Tool

34
Bestell-Nr
Order no.
No. de commande
kg
Dimension
(mm)
Stahl / Steel / Acier
(~400 N/mm
2
)
Inox. 18/8
(~600 N/mm
2
)
Aluminium
(~250 N/mm
2
)
Leistung / Capacity / Capacité
max. (mm)
ECKOLD AG Rheinstrasse 8 CH-7203 Trimmis Switzerland +41 81 354 12 00 www.eckold.com info@eckold.ch
HSA
40 SSP
- 2,75
Ersatzteile
Ein Satz entspricht der Bestückung für einen kom-
pletten Satz Elastikformwerkzeug.
Spare parts
One set is dened as sucient to equip one set of
Elastic Forming Tool.
Pièces de Rechange
Un jeu correspond au nombre nécessaire pour
l‘équipement d‘un outil complet.
Parti di Ricambio
Per serie si intende il quantitativo di particolari
necessari a dotaro completamente l‘utensile.
Piezas de Recambio
Un juego corresponde al equipo completo de la
herramienta moldeadora elástica.
1
3
4
7
5
10
2
6
8

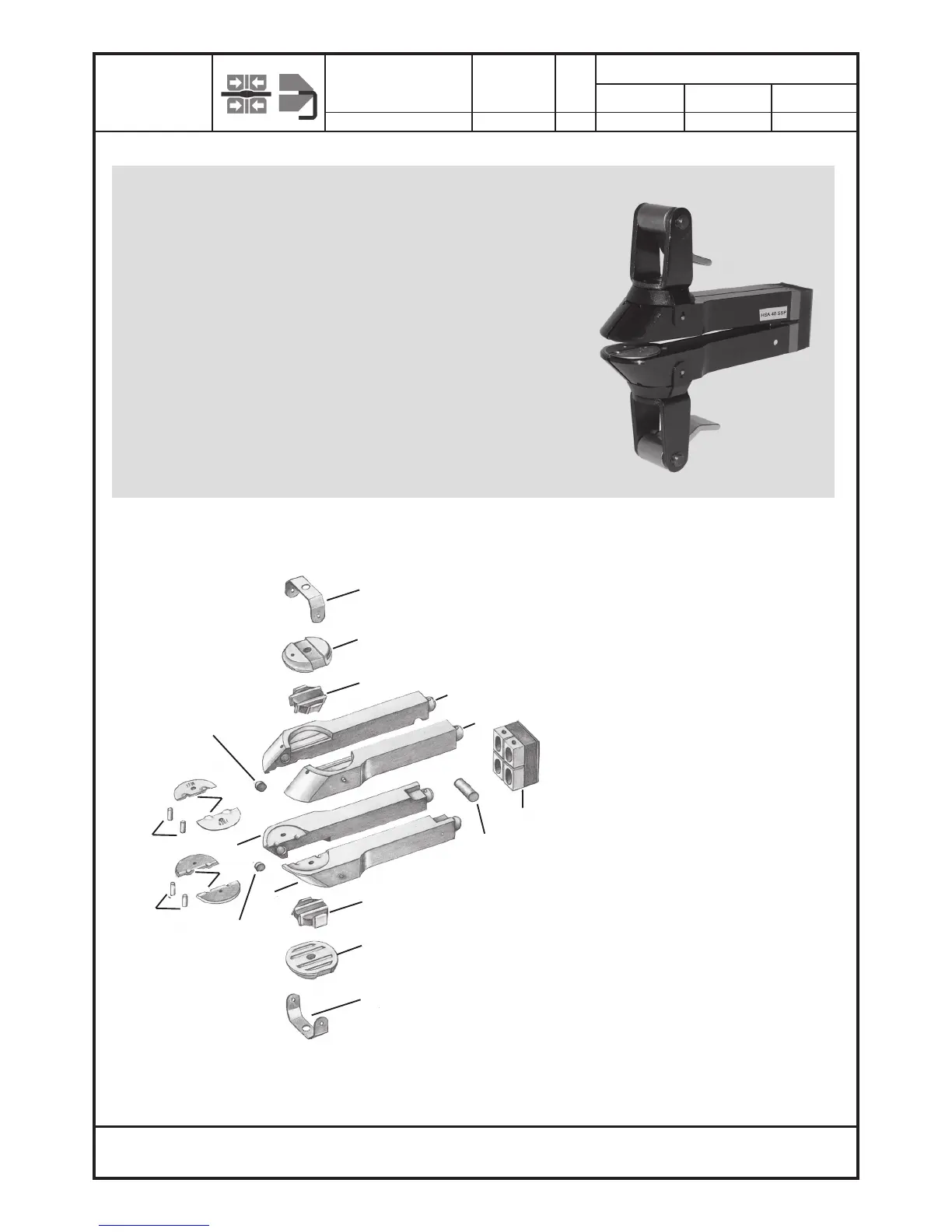

Schnabelwerkzeug Typ HSA 40 SSP
zum Stauchen von U-Prolen mit geringer Steghöhe.
Beak Shaped Shrinking Tool Type HSA 40 SSP
for shrinking low webbed U-proles.
Outil à bec type HSA 40 SSP
pour le formage par rétreint des prolés en U d‘une hauteur d‘âme très faible.
Utensile a becco tipo HSA 40 SSP
per la formatura per mezzo di ricalcamento di prolati a U di anima molto
bassa.
Herramienta de pico tipo HSA 40 SSP
para la conformación por medio de recalcado de perles en U con la pieza
de unión de altura reducida.
12
9
11
11
10
12
1
2
3
1,5 1,0
2,0
022.000.0030
