4.3. Télécommande
AMPACK dispose en face avant de borniers de télécommande VCA du volume de chaque
canal, intitulés REMOTE CONTROL.
L'utilisation combinée des potentiomètres rotatifs situés en face avant (9) et de la
commande à distance de VCA (12) détermine la valeur finale de l'atténuation du signal pour chaque
canal d'entrée. Par conséquent, une valeur prédéterminée de niveau de signal d'entrée peut être
fixée au moyen des potentiomètres rotatifs de sorte que la commande à distance par VCA ne
dépasse pas cette valeur et vice versa, c'est-à-dire que les deux commandes sont en série.
4.4. Connexion du VCA de contrôle

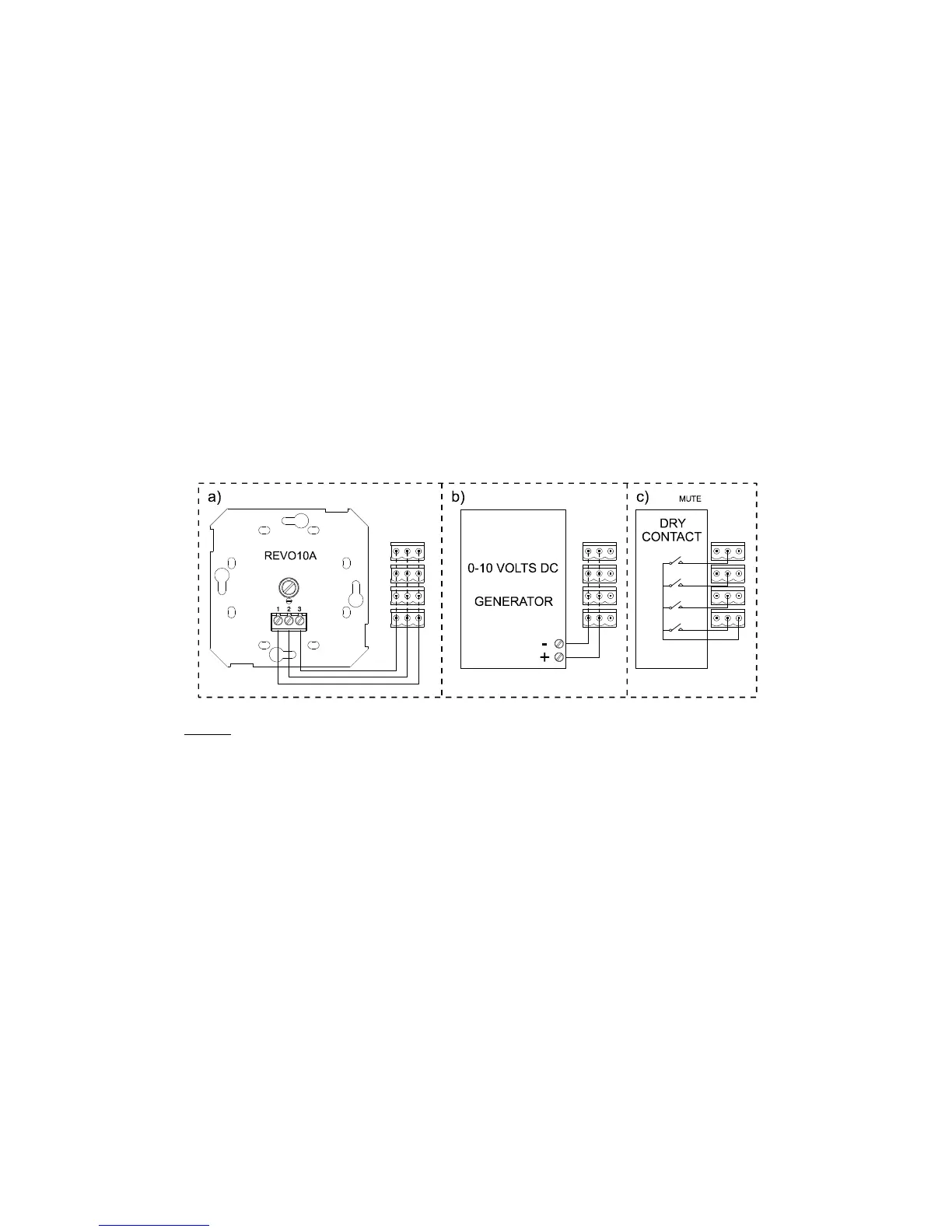

Le niveau d'atténuation à distance du signal pour chaque canal d'entrée peut être fixé par
l'emploi de 3 types de dispositifs externes, connectés aux ports REMOTE CONTROL de la face avant :
a) De l'utilisation d'un potentiomètre distant, de valeur nominale comprise entre 10kΩ et
50kΩ.
b) D'un dispositif générateur d'un signal de contrôle CC 0-10 V.
c) D'un relais/contact sec distant.
NOTE : vous pouvez relier un maximum de 16 ports REMOTE CONTROL en parallèle à
un même potentiomètre physique de contrôle. Il est indispensable que toutes les masses
des amplificateurs auxquels appartiennent ces ports soient réunies.
Les câbles de connexion peuvent atteindre environ 500 mètres, avec une section
minimale de 0,5 mm
2
.
Consultez votre distributeur ECLER ou bien www.ecler.com pour connaître les
accessoires disponibles.
