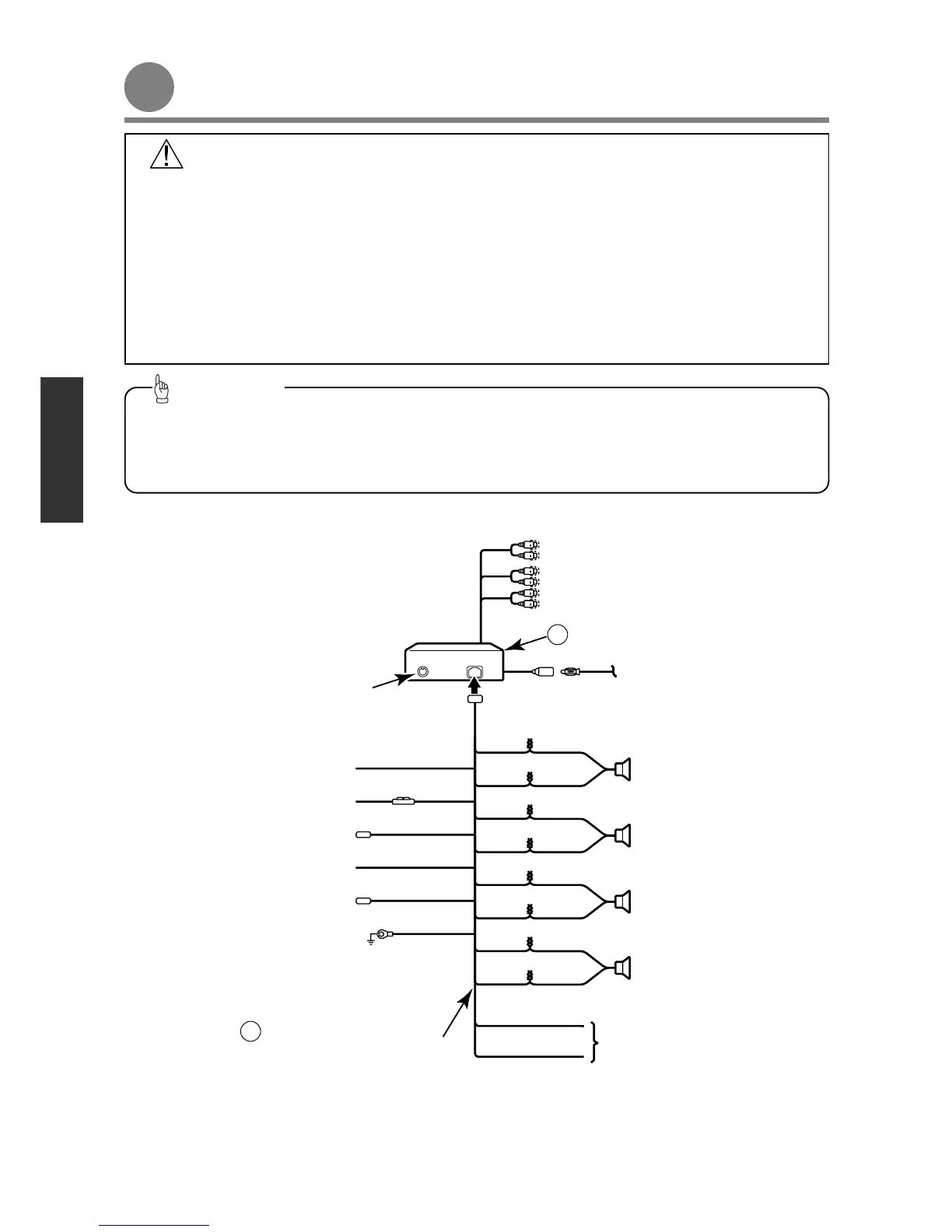

1) Unité principale CD3000, utilisé seul
Français Italiano
Nederlands
Svenska
HAUT-PARLEURS ARRIÈRE
HAUT-PARLEURS AVANT
VERS LA MASSE
VERS ACC (alimentation électrique)
Rouge
VERS LE COMMUTATEUR DE PHARES (éclairage (+))
Orange/Blanc
VES LE RELAIS D'ANTENNE MOTORIS (alimentation)
Bleu
VERS LE FIL DE MISE EN CIRCUIT DE L'ÉQUIPEMENT
EXTÉRIEUR (alimentation)
Bleu/Blanc
VERS LA BATTERIE+12V (alimentation permanente)
Jaune
Noir
16P
FICHE D'ANTENNE
Unité principale
1
VERS LA TÉLÉCOMMANDE DE
DIRECTION
Blanc
Blanc/Noir
Gris
Gris/Noir
Vert
Vert/Noir
Violet
Violet/Noir
Marron
Marron/Noir
SANS CONNEXION
Câble d’interconnexion
(connecteur de haut-parleur et d'alimentation)
2
SANS CONNEXION (Ne retirez pas le capuchon)
SANS CONNEXION (Ne retirez pas le capuchon)
SANS CONNEXION (Ne retirez pas le capuchon)
Ex
Ex
emple de conne
emple de conne
xion du système
xion du système
••
Ne coupez jamais l'isolant du câble d'alimentation, ou n'utilisez pas celui-ci pour l'alimentation d'un
autre équipement. Si la capacité électrique nominale du câble d'alimentation est dépassée, un incendie
ou une électrocution risquera de s'ensuivre.
••
Les câbles doivent être fixés avec du ruban ou une méthode de fixation similaire pour éviter toute gêne
pendant la conduite. S'ils s'enroulent ou s'emmêlent autour de composants tels que le volant, le levier
de vitesses ou la pédale de frein, un accident risquera de s'ensuivre.
••
Si vous dénudez l'extrémité du cordon pour le connecter à un autre cordon, veillez à enrober la
connexion de ruban PVC ou à utiliser une méthode d'isolation des fils similaire pour l'isoler. Si la
connexion n'est pas isolée, un incendie ou un accident risquera de s'ensuivre.
••
Installez et connectez toutes les unités périphériques avant de les connecter à l'unité principale.
••
Ne retirez aucun des capuchons de protection (RCA, etc.), sauf s'ils sont utilisés.
••
Veillez à enrober les câbles de connexion de ruban (ruban PVC) pour les isoler.
••
Réglez le niveau d'entrée de l'amplificateur extérieur.
Conseil
Avertissement
