Eclipse CD3000 Installation Manual

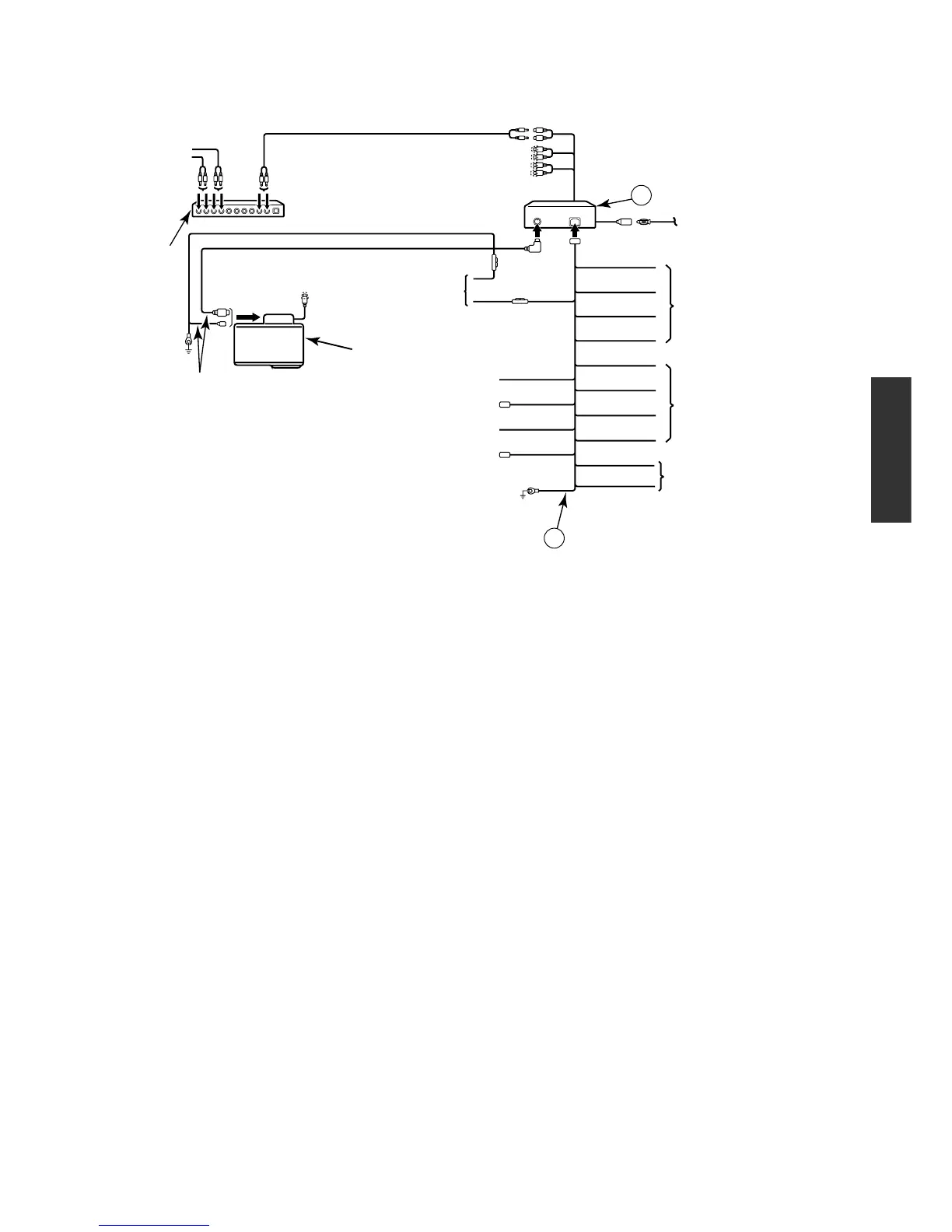

2) CD3000 + CH3083 + 21010 + Amplificateur de puissance
VERS LA MASSE
VERS ACC (alimentation électrique)
Rouge
Orange/Blanc
Bleu
Bleu/Blanc
VERS LA BATTERIE+12V
(alimentation permanente)
Jaune
Noir
13P
16P
FICHE D'ANTENNE
Unité principale
1
VERS LA
TÉLÉCOMMANDE DE
DIRECTION
Blanc
Blanc/Noir
Gris
Gris/Noir
Vert
Vert/Noir
Violet/Noir
Marron
Marron/Noir
Câble d’interconnexion
(fourni avec le CH3083)
21010
(vendu
séparément)
Violet
ISOLEZ CHAQUE FIL AVEC DU
RUBAN ISOLANT TEL QU'UN RUBAN
EN PLASTIQUE OU UN AUTRE
DISPOSITIF ISOLANT.
SANS CONNEXION (Ne retirez pas le capuchon)
13P
2P
VERS LA MASSE
SANS CONNEXION
(Ne retirez pas le capuchon)
SANS CONNEXION (Ne retirez pas le capuchon)
SANS ATTÉNUATEUR
Jaune
VERS LE COMMUTATEUR DE PHARES (éclairage (+))
VERS LE FIL DE MISE EN CIRCUIT DE L'ÉQUIPEMENT EXTÉRIEUR (alimentation)
VES LE RELAIS D'ANTENNE MOTORIS (alimentation)
VERS L'ENTRÉE
DE SIGNAL DE
L'AMPLIFICATE
UR EXTÉRIEUR
Câble d’interconnexion
(connecteur de haut-parleur et d'alimentation)
2
CH3083
(vendu séparément)
ISOLEZ CHAQUE FIL AVEC DU
RUBAN ISOLANT TEL QU'UN RUBAN
EN PLASTIQUE OU UN AUTRE
DISPOSITIF ISOLANT.
-
9
-
Deutsch Français Italiano
Nederlands
SvenskaEnglish Français
