BLU 170/250 BLU 350

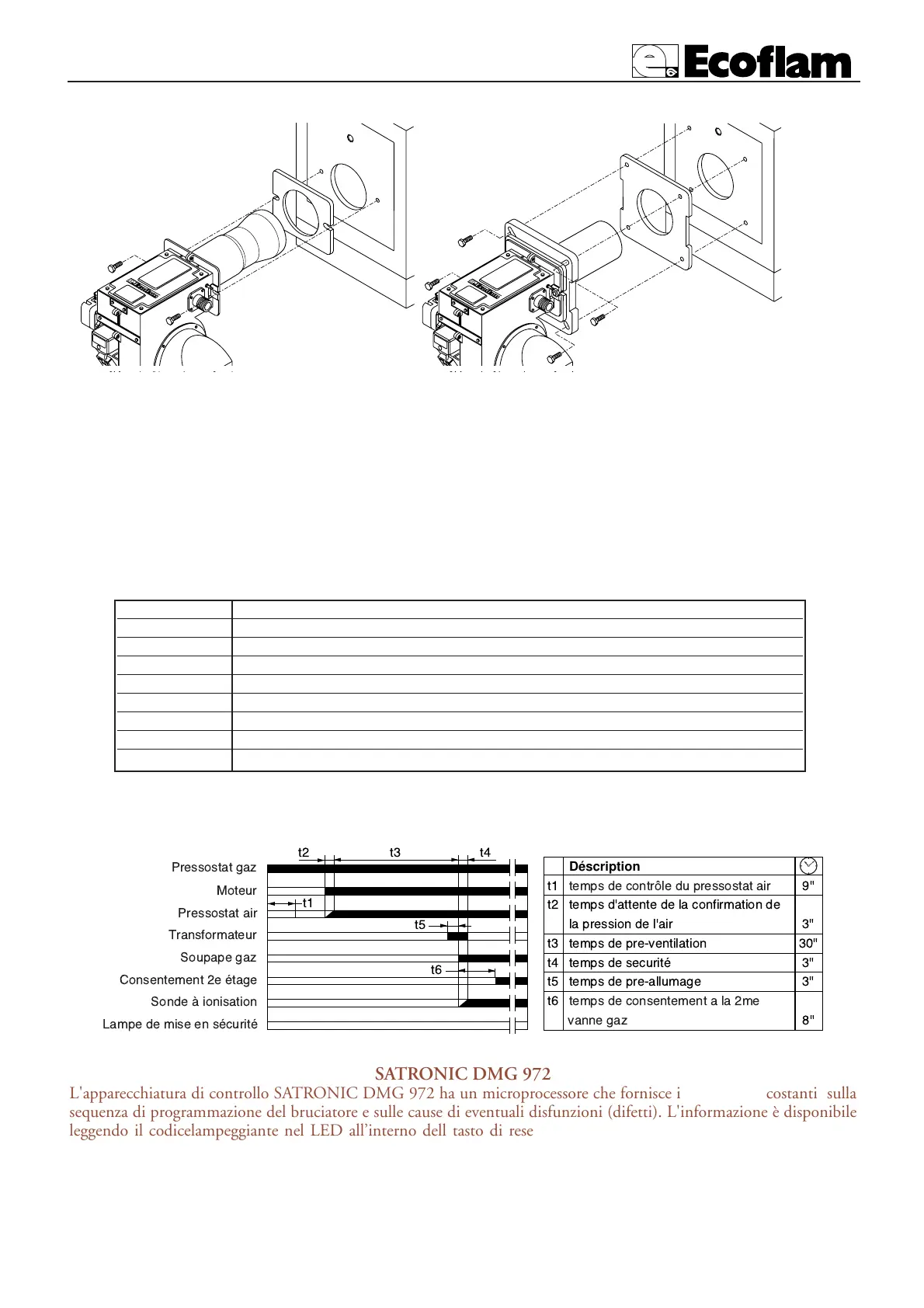

BLU 170 ÷ 350 - Monter le brûleur sur la chaudière en utilisant son joint isolant fourni de série
INSTALLATION DU BRULEUR
COFFRETS DE SECURITE LANDIS & STAEFA LGB 21/LGB 22 – LMG 21/LMG 22
Le coffret de sécurité Landis démarre la turbine et commence le pre-balayage de la chambre de combustion. Le pressostat air con-
trôle que le fonctionnement sera correct. A la fin du pre-balayage le transformateur d'allumage s'enclenche, suivi par les vannes gaz.
En cas de faute d'allumage ou coupure accidentelle du brûleur la sonde à ionisation met le brûleur en sécurité dans le temps de
sécurité.
SEULEMENT POUR LES COFFRETS DE SECURITE LMG 21 / LMG 22
En cas de mise en sécurité du brûleur on pourra lire la cause qui l'a provoqué. Dans ce cas, procéder comme il suit: avec le brûleur
en sécurité (LED rouge allumé) appuyer sur le bouton de réarmement pendant plus de trois secondes et le relâcher. Le LED rouge
commencera à clignoter suivant la liste de codes-erreur ci-dessous:
Code-erreur Cause possible
2 clignotements Faute d'allumage à la fin du temps de sécurité du coffret
3 " Le pressostat air ne ferme pas
4 " Le pressostat air n'ouvre pas ou présence de témoins étrangers au démarrage du brûleur
7 " Faute de flamme pendant le fonctionnement
8÷17 " Ne pas utilisés
18 " Le pressostat air s'ouvre pendant le pre-balayage ou le fonctionnement
19 " Contacts en sortie défectueux
20 " Panne d'un dispositif intérieur
Pendant la phase diagnostique de la panne les contrôles en sortie sont désactives, tandis que le brûleur reste en sécurité.
- Exception: l'alarme de panne "AL" sur le terminal 10. Le brûleur pourra démarrer seulement après le réarmement. Pour
débloquer le brûleur appuyer sur le bouton de réarmement pendant 0.5 à 3 secondes.
!    ++
, - 
,!! 
  +

 

 
Déscription
 !  9  !  45
 ! 6    
 !  6 5
 !  !: 75
 !  + 5
 !  !: 5
 !   
  85






SATRONIC DMG 972
L'apparecchiatura di controllo SATRONIC DMG 972 ha un microprocessore che fornisce informazioni costanti sulla
sequenza di programmazione del bruciatore e sulle cause di eventuali disfunzioni (difetti). L'informazione è disponibile
leggendo il codicelampeggiante nel LED all’interno dell tasto di reset. Usando il terminale aggiuntivo (opzionale) è
possibile avere un piccolo storico registrato dei precedenti malfunzionamenti e vizualizzarli in qualunque forma leggibi-
le. Ci sono 2 tipi di dispositivi di controllo supplementari disponibili dalla Satronic. La "satropen" (= cioè la penna
Satronic) che è un piccolo lettore tascabile disegnato per dare una lettura visuale dello status, della fiamma e del voltag-
gio disponibile. Il software computer è disponibile per permettere l'accesso alle informazioni correnti e ai dati preceden-
temente registrati.
