Ecoflam Blu 350.1 - Principio DI Funzionamento

T7 T6 B5 N
L1
T8
T7 T6 B5 N L1
T8
SPINA WIELAND
I
L
F
G
E
H
Nero/Black
Giallo-verde/Yellow-green
Celeste/Blue
Marrone/Brown
Marrone/Brown
H
= L1Nero/Black
Giallo-verde/Yellow-green
Celeste/Blue
Marrone/Brown
=
= N
= T6
VPS 504
P
M
N
B
A

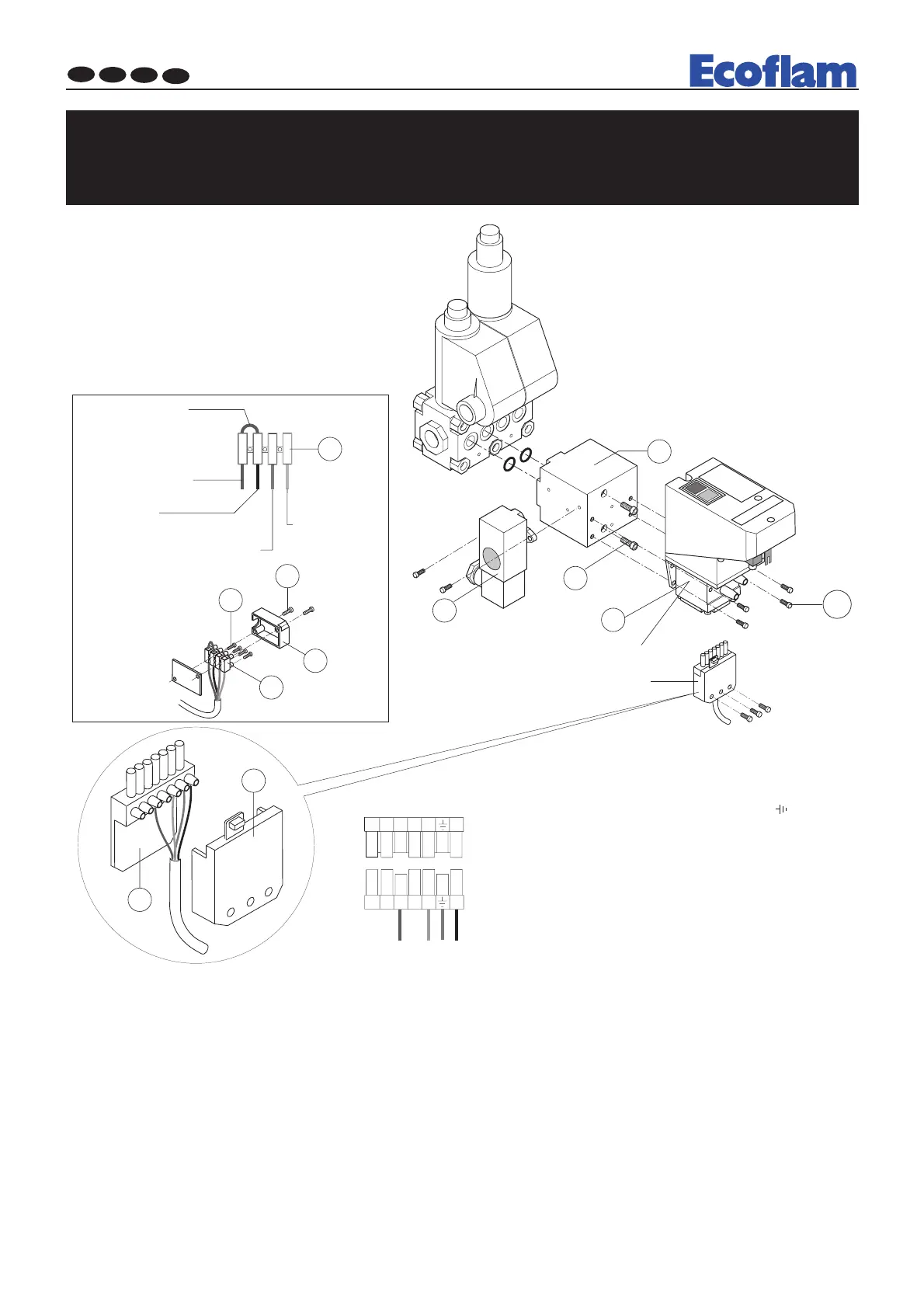

MONTAGGIO KIT CONTROLLO DI TENUTA
MOUNTING KIT LEAKAGE CONTROL DEVICE
MONTAGE KIT CONTRÔLE ÉTANCHÉITÉ
MONTAJE DEL KIT DE CONTROL DE ESTANQUEIDAD
pag.10
LBR10 KROMSCHRÖDER VCS
IT
EN
FR
ES
A L'apparecchio ECOFLAM é predisposto per applicare il controllo di tenuta DUNGS VPS 504
Tutto il materiale necessario per il montaggio viene fornito come kit.
CONTENUTO KIT :
n° 1 Presa Wieland; n° 1 Controllo di tenuta; n°1 Piastra per Controllo di tenuta; n° 4 Viti; n° 2 Oring.
PRINCIPIO DI FUNZIONAMENTO :
Alla chiusura dei termostati,il dispositivo di controllo fughe gas effettua un controllo della tenuta delle valvole
mettendo in pressione il circuito tra le due valvole gas. Al raggiungimento della pressione di prova il dispositi-
vo rimane in posizione di attesa per circa 30 sec. Al termine della prova si accende la spia gialla sul dispositivo
di controllo e il bruciatore riceve il consenso per effettuare il ciclo di avviamento.
In caso di mancanza di tenuta di una delle valvole e di conseguenza un abbassamento della pressione di prova
