AL Dispositif d'alarme
BV... Vanne de combustible
EK1 Touche de déverrouillage
EK2 Touche de déverrouillage à distance
FS Signal de flamme
FSV Amplificateur de signal de flamme
K... Contacts relais de commande
kbr Câble de liaison, uniquement pour
raccordement sans préréchauffeur de
fioul
LED Voyant à trois couleurs
M Moteur du brûleur
TSA Temps de sécurité au démarrage
tw Temps d'attente
t1 Temps de préventilation
t1 Temps de ventilation
A Début de la mise en service brûleur
avec «OH»
ADébut de la mise en service pour
brûleurs sans «OH»
B Instant de formation de la flamme
OW Contact d'asservissement du
préréchauffeur de fioul
OH Préréchauffeur de fioul
QRB Sonde à photorésistance
QRC Sonde de flamme bleue (bl = bleu, br
= marron, sw = noir)
R Thermostat ou pressostat
SB Limiteur de sécurité
Si Fusible externe
W Thermostat de sécurité ou pressostat
Z Transformateur d'allumage
t3 Temps de préallumage
t3n Temps de post-allumage
t4 Intervalle entre signalisation de
flamme et libération de «BV2»
C Position de fonctionnement
D Arrêt par régulation par «R»
Table des codes de couleur du voyant (LED) multicolore
Etat Code Couleur Etat du voyant
Temps d'attente "tw", états d'attente
divers ❍ ................................................................................... éteint
Le préréchauffeur de fioul chauffe,
temps d'attente «tw» ● ................................................................................... jaune
Phase d'allumage, allumage activé ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ clignote jaune
Fonctionnement, flamme correcte ❑................................................................................... vert
Fonctionnement, flamme défectueuse ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ clignote vert
Lumière parasite lors du démarrage
du brûleur ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ vert-rouge
Sous-tension ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ jaune-rouge
Défaut, alarme ▲................................................................................... rouge
Emission du code de défaut, voir clignotement
«Tableau des codes de défaut» ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ rouge
Diagnostic d'interface ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ faible clignote-
ment rouge
Légende: ....... permanent ▲ rouge ❑ vert
❍ éteint ● jaune
Tableau des codes de défaut
Clignotement "rouge" «AL» sur Cause possible
du voyant de défaut borne 10
clignote 2 x Marche Pas de présence de flamme à la fin de «TSA»
- vannes de combustible défect. ou encrassées.- sonde de flamme défectueuse
ou encrassée. - mauvais réglage du brûleur, pas de combustible.
- dispositif d'allumage défectueux.
clignote 3 x Marche Libre
clignote 4 x Marche Lumière parasite au démarrage du brûleur
clignote 5 x Marche Libre
clignote 6 x Marche Libre
clignote 7 x Marche Disparition de flamme trop fréquente en cours de fonctionnement (limitation des
répétitions) - vannes de combustible défect. ou encrassées. - sonde de flamme
défectueuse ou encrassée. - mauvais réglage du brûleur.
clignote 8 x Marche Surveillance du préchauffeur de fioul
- 5 x défaillance du préchauffeur de fioul durant la pré-ventilation
clignote 9 x Marche Libre
clignote 10 x Arrêt Défaut de câblage ou défaut interne, défaut permanent des contacts de sortie,
autres défauts.
Marche 3 x défaut temporaire des contacts de sortie

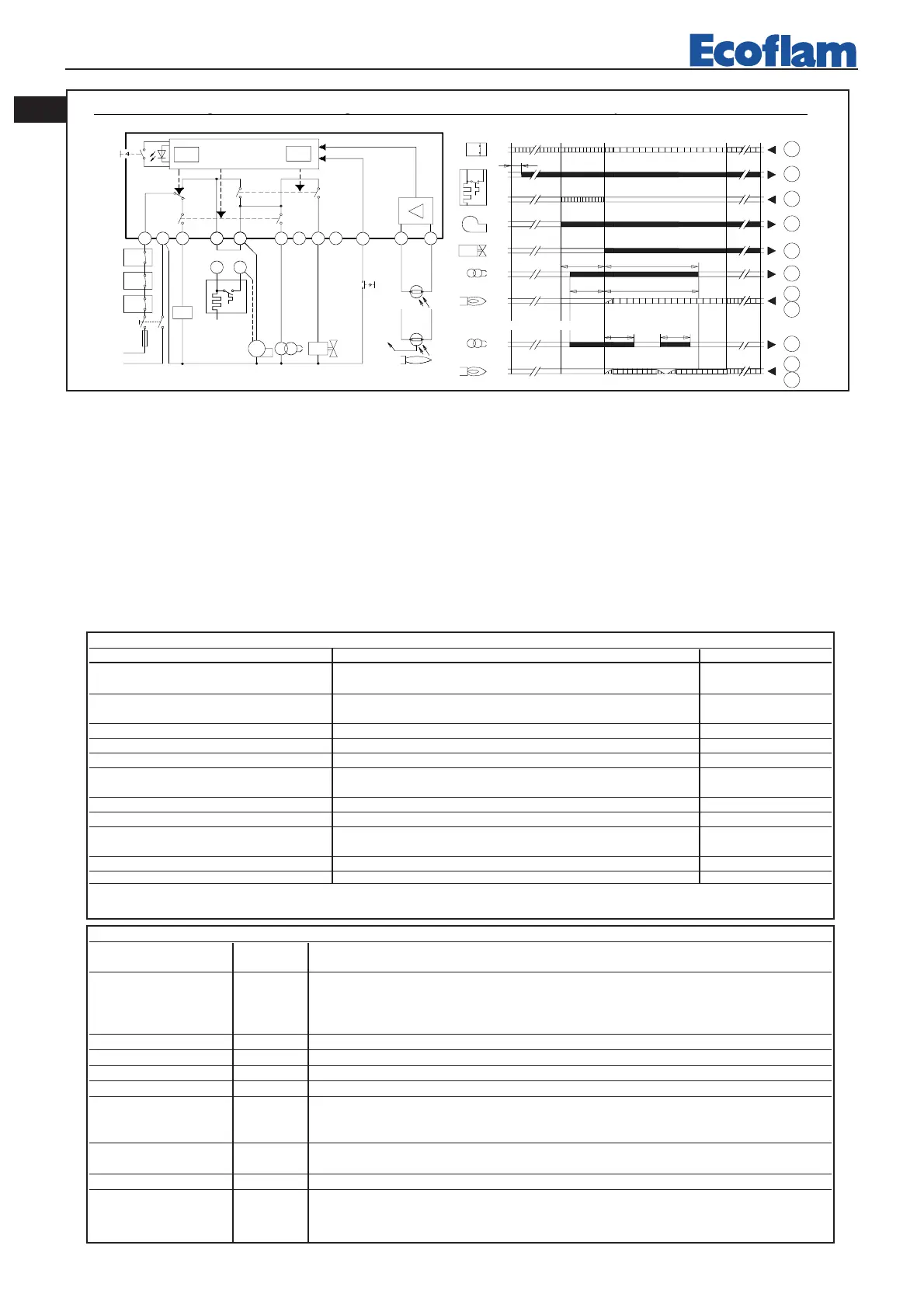

Déroulement du programmeSchéma de raccordement et schéma interne
