Ecoflam MAX 15 Manual

20
420010280903 Max 15 - 20 - 30
ES

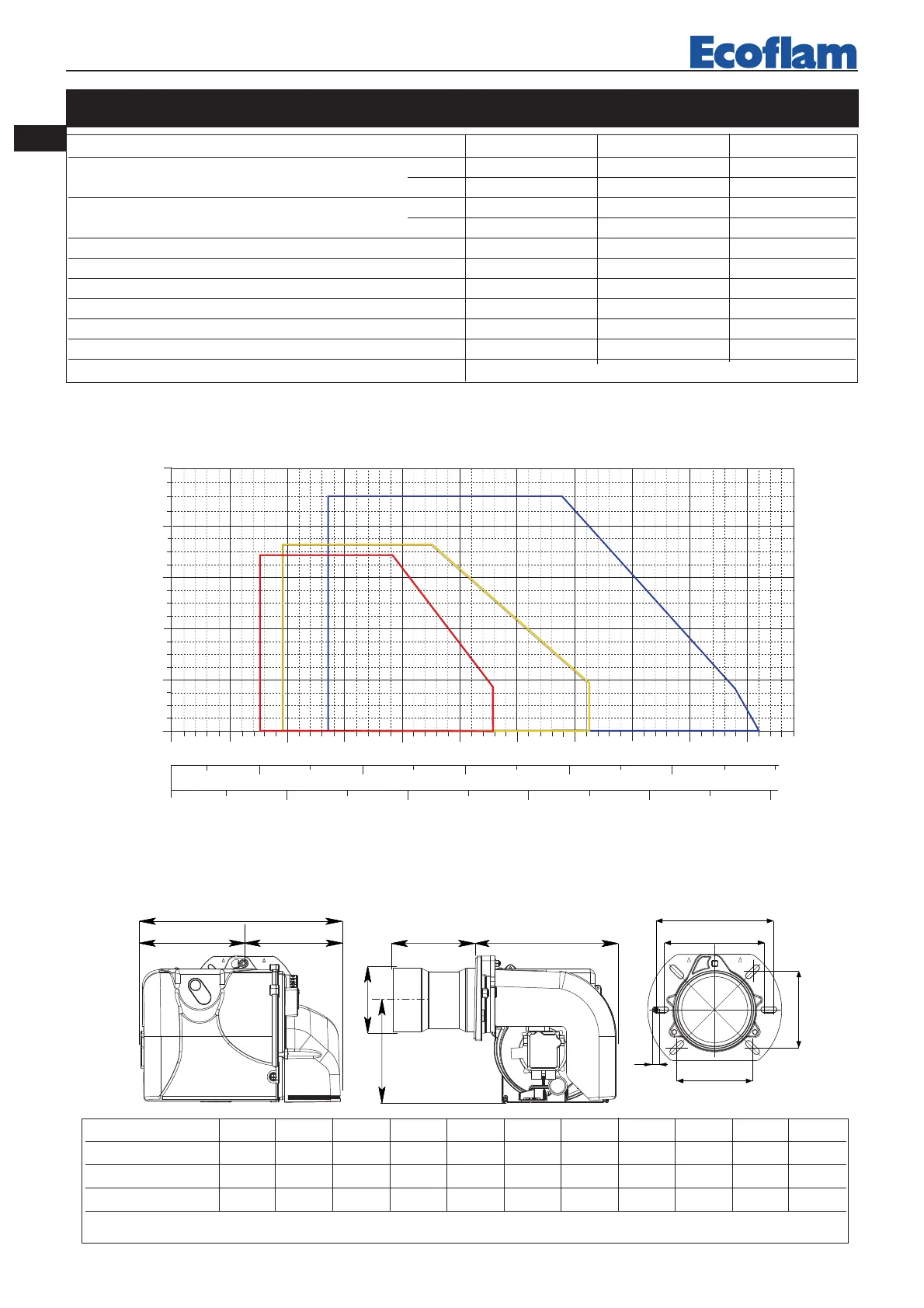

CARACTERISTICAS TECNICAS
DIMENSIONES GLOBALES
MODELOS MAX 15 MAX 20 MAX 30
Potencia térmica máx. kcal/h 163.800 204.000 275.400
kW 190 237 319
Potencia térmica mín. kcal/h 63.240 74.460 94.860
kW 73,4 86,4 110
Caudal máx. de gasóleo kg/h 16 20 27
Caudal mín. de gasóleo kg/h 6,2 7,3 9,3
Aliment.eléctrica 50 (60) Hz V 230 230 230
Potencia del motor W 130 200 200
Revol. por minuto Nº 2.800 (3.400) 2.800 (3.400) 2.800 (3.400)
Equipo de control de la llama LANDIS LOA 24 LOA 24 LOA 24
Combustible : gasóleo kcal/kg 10.200 max. visc 1,5°E a 20°C
25 100 125
150
175
200 225 250
50 75
0
1
2
3
4
100 150 200 250 300
10 15 20 255
mbar
kcal/h
x 1000
kg/h
kW
275
5
MAX 15 MAX 20 MAX 30
50
CURVAS DE TRABAJO
PRESION EN LA CAMARA DE COMBUSTION
CAUDAL DEL QUEMADOR
E
D-D1
F
G
BC
A
I
L
M
153
185
MODELOS
ABCDD1E FG I LM
MAX 15 392 202 190 160 260 276 107 201 120-131 120-131 M8
MAX 20 392 202 190 160 260 276 125 201 120-131 120-131 M8
MAX 30 392 202 190 160 260 276 125 201 120-131 120-131 M8
D = cabeza corta D1 = cabeza larga
