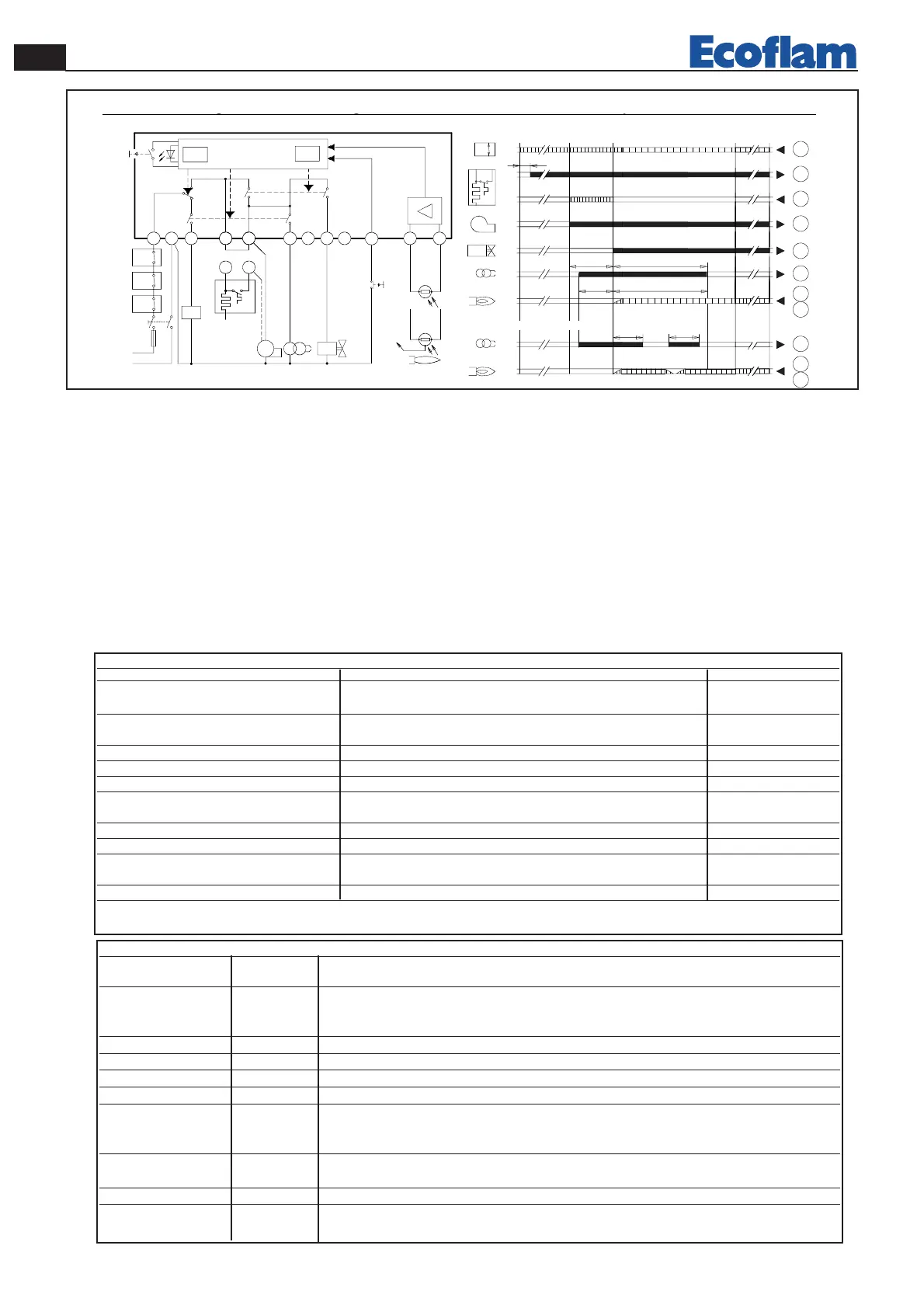

Connection diagram and internal diagram LMO14... Control sequence LMO14...
1
2
6
7
4
5
10 11 12
W
SB
R
L
N
M
ZBV1
AL
Si
8
3
OW
OH
N
8
3
QRB
QRC
br
bl sw
1
7130a01e/0700
9
EK2
EK1
µC control
K1
K2
K3
FSV
µC2
LED
kbr
µC1
R
W
SB
OH
OW
M
Z
BV1
FS
A´
AB C
D
1
8
3
3
6
4
11
12
t1
t3
t3n
TSA
tw
Z
FS
6
11
12
7130d02e/1002
Only with LMO14.113B2: re-ignition
t3n
t3n
AL Segnalazione di blocco esterma
BV... Valvola combustibile
EK1 Pulsante di sblocco
EK2 Pulsante di sblocco remoto
FS Segnale di fiamma
FSV Amplificatore del segnale di
fiamma
K... Contatti dei relé di controllo
interni
Kbr Collegamento (ponte,
necessario solo se non è
installato un preriscaldatore)
LED Led a 3 colori
M Motore del bruciatore
OW Contatto di consenso del
preriscaldatore
OH Preriscaldatore
QRB... Sensore fiamma
(fotoresistenza)
QRC... Sensore di fiamma per fiamma
azzurra bl=blu, br=marron,
sw=nero
R Termostato o pressostato di
lavoro
SB Termostato (o pressostato) di
sicurezza
Si Fusibile esterno
W Termostato o pressostato limite
Z Trasformatore d’accensione
TSA Tempo di sicurezza
all’accensione
tw tempo di attesa
t1 tempo di preventilazione
t1 Purge time
t3 tempo di preaccensione
t3n tempo di postaccensione
t4 intervallo prima del consenso al
2° stadio
A Inizio della sequenza di
accensione per bruciatori con
preriscaldatore
A Inizio della sequenza di
accensione per bruciatori senza
preriscaldatore
B Tempo per la stabilizzazione
della fiamma
C Posizione di funzionamento
D Spegnimento comandato da R
Tabella codici LED multicolore
Stato Codice colore Colore
Stato di attesa
❍ ................................................................................... Spento
Preriscaldatore in funzione
Tempo di attesa tw ● ................................................................................... Giallo
Fase di accensione ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ Giallo lampeggiante
Funzionamento, fiamma ok ❑................................................................................... verde
Funzionamento, fiamma non ok ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ verde lampeggiante
Luce estranea all’accensione del
Bruciatore ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ verde-rosso
Bassa tensione ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ giallo-rosso
Blocco ▲................................................................................... rosso
Codice di errore
▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ rosso lampeggiante
Trasmissione codice di errore ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ rosso lampeggiante veloce
Legenda: ....... Accesa continua ▲ rosso ❑ verde
❍ Spenta ● giallo
Tabella codici errori
Lampeggi «AL» Possible cause
(LED)) term. n°10
2 lampeggi on Assenza di fiamma al termine del tempo di sicurezza all’accensione «TSA»
- elettrovalvole difettose - rilevatore fiamma difettoso
- regolazione bruciatore errata - elettrodi difettosi
3 lampeggi on Non utilizzati
4 lampeggi on Luci estranee durante la fase di pre-ventilazione
5 lampeggi on Non utilizzati
6 lampeggi on Non utilizzati
7 lampeggi on Troppe mancanze di fiamma durante il funzionamento
(superato il limite del n° di ripetizioni del ciclo) - elettrovalvole difettose.
- rilevatore fiamma difettoso - regolazione bruciatore errata.
8 lampeggi on Controllo del tempo riscaldamento combustibile
- Più di 5 commutazioni del consenso preriscaldatore( durante la preventilazione)
9 lampeggi on Non utilizzati
10 lampeggi off Contatti in uscita difettosi o guasto del dispositivo interno
on Più di 3 errori temporanei nei contatti in uscita.
Sequenza di controllo LMO14Diagramma connessioni e collegamenti interni LMO14
