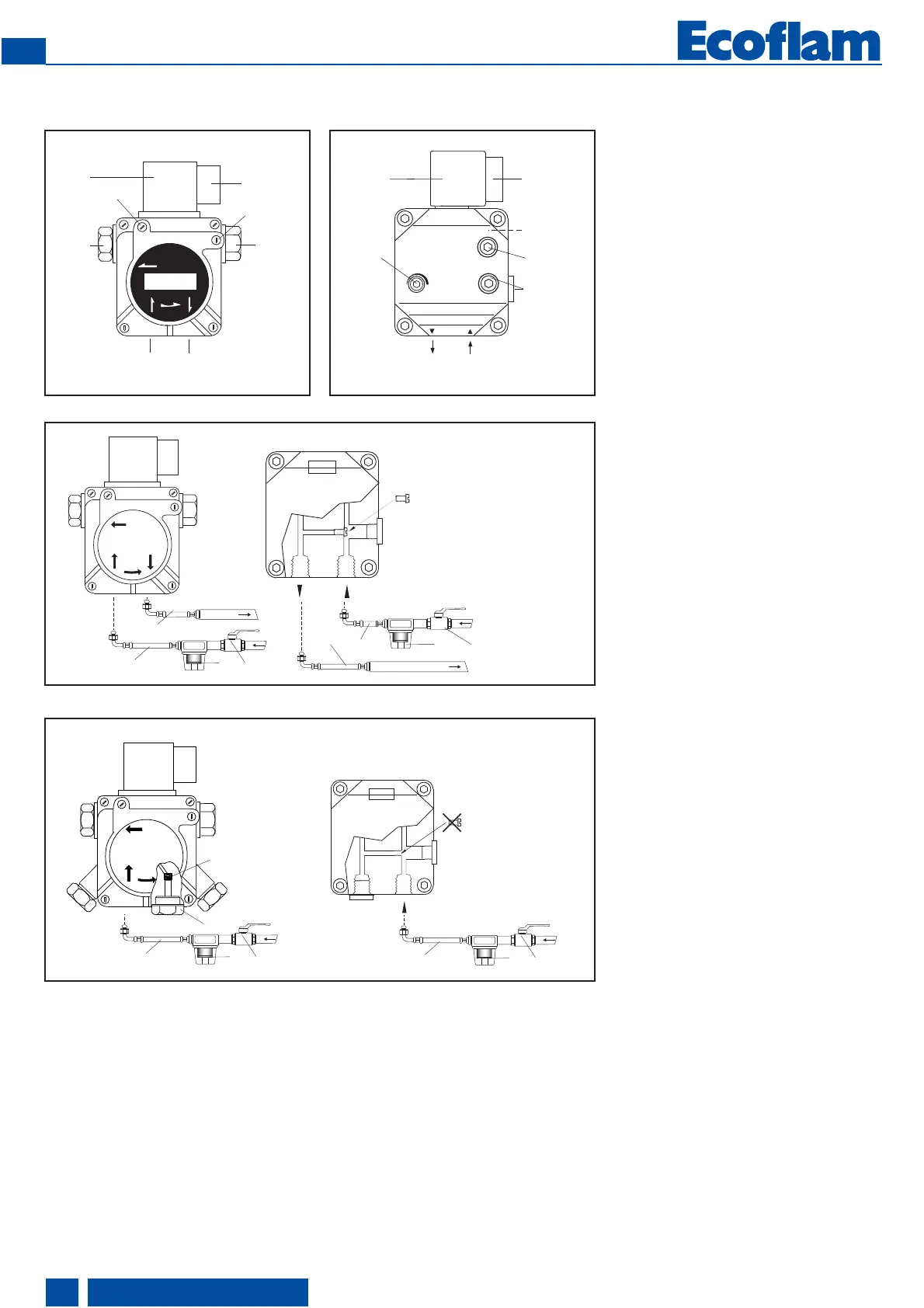

Funktion - Ölbrennerpumpe
1 Sauganschluß.
2 Rücklaufanschluß.
3 Druckanschluß.
4 Manometeranschluß Öldruck.
5 Manometeranschluß Unterdruck.
6 Öldruckregulierung.
10 Elektroanschluß Magnetventil.
Y1 Ölmagnetventil
SUNTEC
AS V 47 A
2
1
4
5
6
P
-+
V
P
3
10
Y1
DANFOSS
BFP 21 R3
Die verwendete Ölbrennerpumpe ist eine
selbstansaugende Zahnradpumpe, die als
Zweistrangpumpe über einen
Entlüftungsfilter angeschlossen werden
muß. In der Pumpe eingebaut sind
Ansaugfilter und Öldruckregler. Vor der
Inbetriebnahme sind Manometer für Druck
und Unterdruckmessungen anzusetzen.
BITTE BEACHTEN: Vor dem Brennerstart
prüfen, dass die Rücklaufleitung offen ist.
Eine Verstopfung kann die Pumpendich-
tung beschädigen.
5
4
Sistema monotubo
3
2
1
3
2
1
EINZELROHR-SYSTEM: Wenn es sich
bei der Ölzufuhr um ein Einrohr-System
handelt, dann muss die Pumpe gemäß
den Anleitungen in der Abbildung
abgeändert werden.
SUNTEC
DANFOSS
1 Schläuche
2 Filter
3 Ölhahn
4 Stopfen
5 Bypass-Stopfen
