Installation
- Brennermontage
Ölanschluss
Der Filter ist so zu platzieren, daß eine
fachgerechte Schlauchführung
gewährleistet ist.
Die Schläuche dürfen nicht knicken.

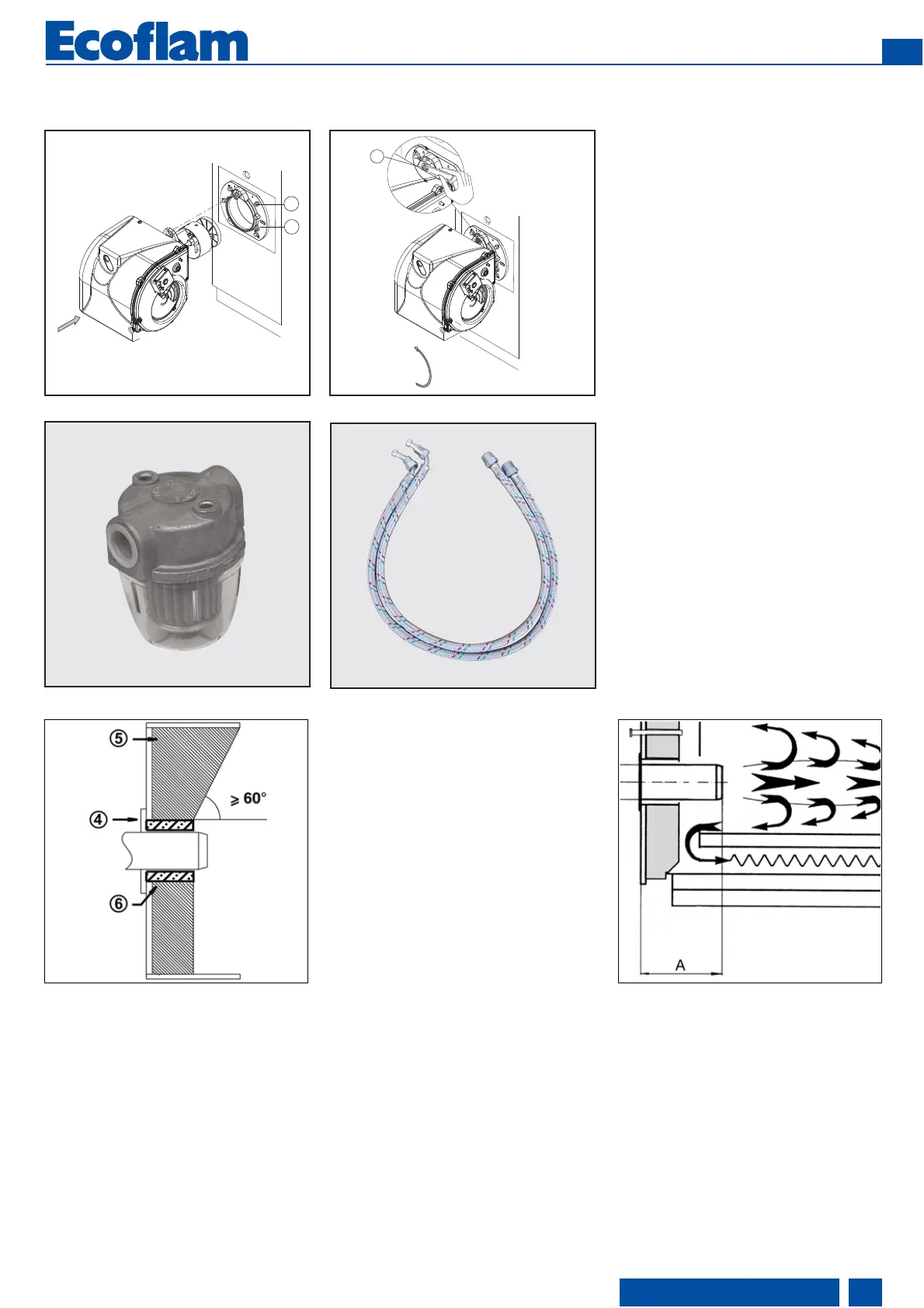

Brennermontage
Der Brenner wird mit dem
Anschlussflansch am Heizkessel befestigt.
Einbau:
• Anschlußflansch 3 mit Schrauben 4 am
Kessel befestigen.
• Brenner leicht drehen, in den Flansch
einführen und mit Schraube 5
befestigen.
Ausbau:
• Schraube 5 losen.
• Brenner aus dem Bajonettverschluß
drehen und aus dem Flansch ziehen.
Brennerrohr-Einbautiefe und Aus-
mauerung
Bei Wärmeerzeugern ohne gekühlte
Vorderwand ist, sofern der Kesselher-
steller keine anderen Angaben macht, eine
Ausmauerung oder eine Isolierung 5 wie in
der nebenstehenden Abbildung
erforderlich. Die Ausmauerung darf die
Vorderkante des Flammrohrs nicht
überragen und mit höchstens 60° konisch
zulaufen. Der Luftspalt 6 ist mit einem
elastischen, nicht brennbaren
Isolationsmaterial auszufüllen.
Bei Heizkesseln mit Umkehrfeuerung
muss die Mindesttiefe beim Einsetzen des
Schlauchs A laut Anweisungen des
Kesselherstellers eingehalten werden.
Abgasanlage
Um eine eventuelle ungünstige Schall-
emissionen zu vermeiden, sollten nach
Möglichkeit keine rechtwinkligen
Anschlussstücke bei der rauchgasseiti-
gen Anbindung des Kessels verwendet
werden.
