420010355103 Max P15-25 / P15-25 AB

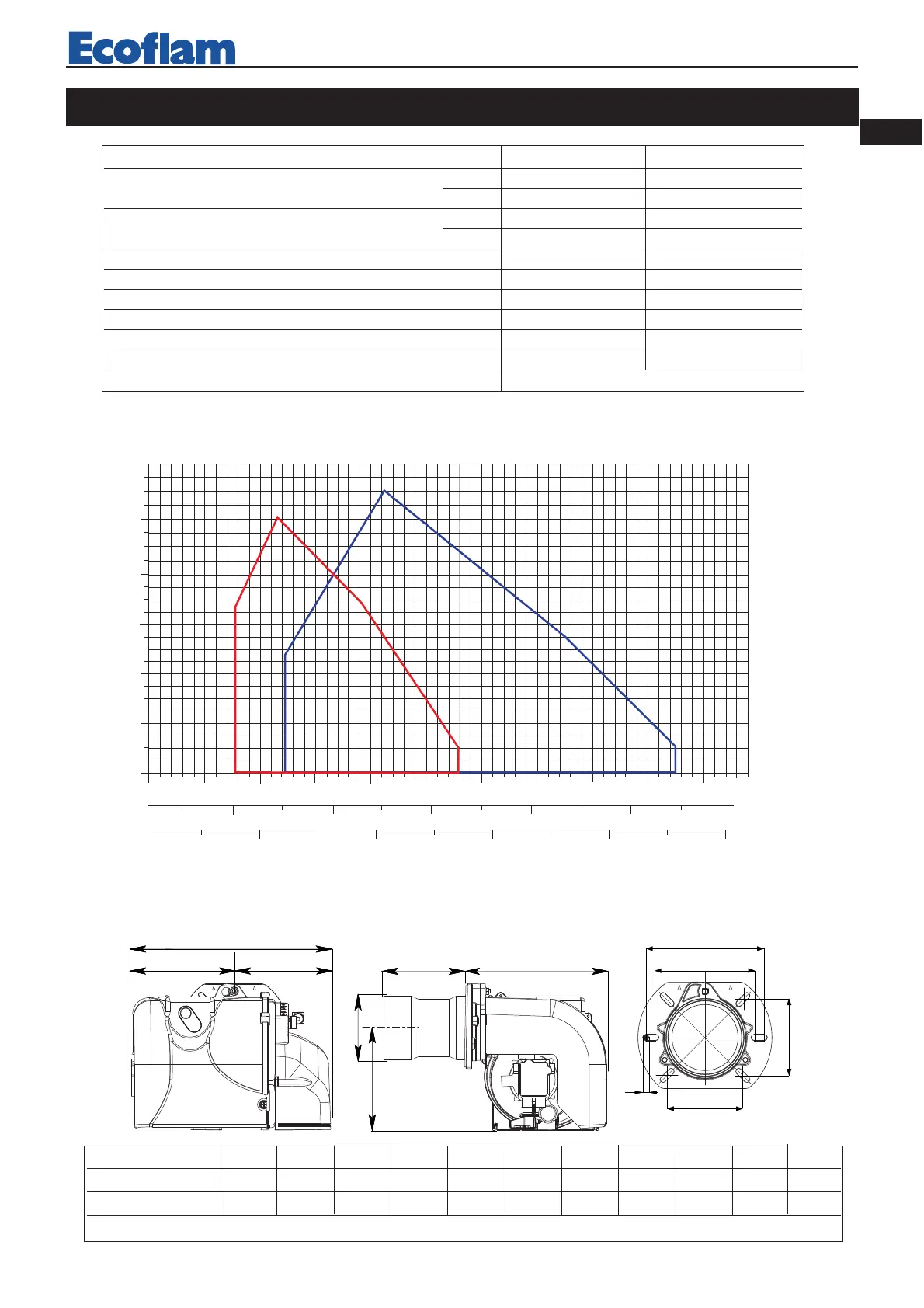

CARACTERISTICAS TECNICAS
DIMENSIONES GLOBALES
MODELOS MAX P15/P15 AB MAX P25/P25 AB
Potencia térmica máx. kcal/h 163.800 259.080
kW 190 300
Potencia térmica mín. kcal/h 66.300 87.720
kW 77 102
Caudal máx. de gasóleo kg/h 16 25,4
Caudal mín. de gasóleo kg/h 6,5 8,6
Aliment.eléctrica 50 (60) Hz V 230 230
Potencia del motor W 130 200
Revol. por minuto Nº 2.800 (3.400) 2.800 (3.400)
Equipo de control de la llama LANDIS LOA 24 LOA 24
Combustible : gasóleo kcal/kg 10.200 max. visc 1,5°E a 20°C
25 100 125
150
175
200 225 250
50 75
0
1
2
3
4
100 150 200 250 300
10 15 20 255
mbar
kcal/h
x 1000
kg/h
kW
275
5
6
MAX P 25
MAX P 25 AB
50
MAX P 15
MAX P 15 AB
CURVAS DE TRABAJO
PRESION EN LA CAMARA DE COMBUSTION
CAUDAL DEL QUEMADOR
E
D-D1
F
G
BC
A
I
L
M
153
185
MODELOS
ABCDD1EFG ILM
MAX P15/P15 AB 392 202 190 160 260 276 107 201 120-131 120-131 M 8
MAX P25/P25 AB 392 202 190 160 260 276 125 201 120-131 120-131 M 8
D = cabeza corta D1 = cabeza larga
