Ecoflam MAX P 15 - Circuito Idraulico

4
420010355103 Max P15-25 / P15-25 AB
IT
6
12
3
4
5
SUNTEC
SUNTEC
P
V
SUNTEC ASV 47 A
1 - ASPIRAZIONE
2 - RITORNO
3 - SFIATO E PRESA MANOMETRO
4 - PRESA VUOTOMETRO
2
1
4
5
6
P
-+
V
P
3
7
DANFOSS BFP 21 R3

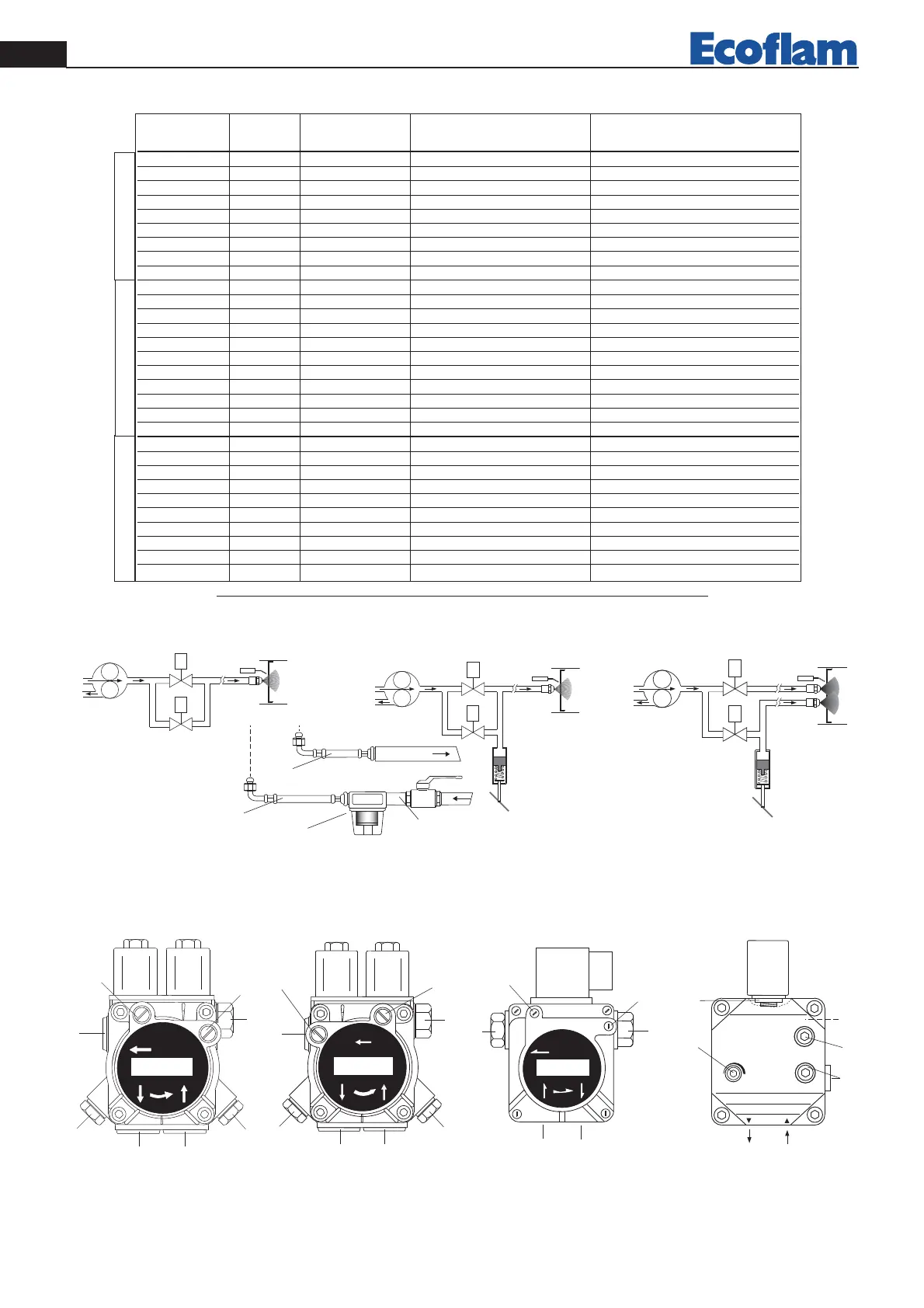

CIRCUITO IDRAULICO
V2
V1
4
5
MAX P 15-25 : La pompa é del tipo a due regimi di pressione. Al collaudo é tarata a 10÷11 bar in bassa
fiamma e a 15÷16 bar in alta fiamma.
INNESCO E REGOLAZIONE DELLA POMPA GASOLIO
8
6
5
4
3
2
1
7
SUNTEC
SUNTEC
P
V
SUNTEC AT3V 45A
9
5 - REGOLAZIONE PRESSIONE
6 - ALL' UGELLO
7 - REGOLAZIONE PRESSIONE BASSA FIAMMA
8 - PRESA DI PRESSIONE
SPECIALE
9 - CARTUCCIA FILTRO
MAX P15AB
MAX P25AB
V2
V1
4
5
MAX P15-P25
V2
V1
4
5
1 - FLESSIBILI
2 - FILTRO
3 - RUBINETTO
4 - ASPIRAZIONE
5 - RITORNO
1
1
2
3
3
6
5
4
3
2
1
7
SUNTEC
SUNTECSUNTEC
P
V
SUNTEC AT2V 45A+C
DATI DI TARATURA
UGELLO : DANFOSS H÷S 80°÷60°; DELAVAN W 60°; STEINEN S 60°
UGELLO POMPA PORTATA REGOLAZIONE TESTA REGOLAZIONE ARIA
gph spry bar kg/h Pos. Pos.
1,35 60° 15 6,28 0 1,5
1,50 60° 15 6,98 0,5 2,0
1,65 60° 15 7,68 1 2,3
1,75 60° 15 8,14 1,5 2,7
2,00 60° 15 9,3 2 3
2,25 60° 15 10,4 2,5 3,5
2,50 60° 15 11,64 3 4
2,75 60° 15 12,8 4 4,5
3,00 60° 15 13,9 5 5
1,75 60° 15 8,14 0 1,1
2,00 60° 15 9,3 1 1,5
2,25 60° 15 10,4 1,5 2
2,50 60° 15 11,64 1,8 2,2
2,75 60° 15 12,8 2 2,6
3,00 60° 15 13,9 2,2 3
3,50 60° 15 16,29 2,6 3,5
4,00 60° 15 18,6 3,1 3,5
4,50 60° 15 21,3 4 4,2
5,00 60° 15 24,2 5 5
5,50 60° 15 25,6 5 4,5
1,00+1,00 60° 12 8,3 0 1,1
1,10+1,10 60° 12 9,2 1 1,5
1,25+1,25 60° 12 10,4 1,5 2
1,50+1,50 60° 12 12,48 2 2,5
1,75+1,75 60° 12 14,6 2,5 3
2,00+2,00 60° 12 16,65 3 3,5
2,25+2,25 60° 12 18,73 3,5 3,8
2,50+2,50 60° 12 20,8 4 4
2,75+2,75 60° 12 22,9 4,5 4,5
3,00+3,00 60° 12 25 4,5 5
MAX P15 - P15 AB
MAX P25 AB
MAX P25
