25
420010355103 Max P15-25 / P15-25 AB
RU
УДОСТОВЕРЬТЕСЬ:
- Что обеспечена абсолютная герметичность трубопроводов; - Что там, где возможно, были применены жесткие
трубы (предпочтительно, медные); - Что разряжение на всасывании не превышает 0,45 бар. Это необходимо для
того, чтобы избежать кавитации насоса; - Что установленный донный клапан имеет требуемые размеры;
Во время заводских испытаний горелки насос тарируется на давление в 12 бар. Перед запуском горелки стравите
через гнездо манометра содержащийся в насосе воздух. Для облегчения пуска насоса заполните топливопровод
топливом. Запустите горелку и проверьте создаваемое насосом давление. Если запуск насоса не произошел в
течение времени предварительной продувки, после того, как произойдет автоматическая блокировка горелки,
нажмите красную кнопку, расположенную на контрольной аппаратуре и перезапустите горелку. Если после
успешного запуска насоса и
после предварительной
продувки произошла аварийная
блокировка горелки в связи с
падением давления топлива в
насосе, для повторного пуска горелки потребуется
взвести кнопку перезапуска. Работа насоса без топлива в
течение более, чем 3 минут запрещается. ВНИМАНИЕ:
перед запуском горелки убедитесь, что обратный контур
топливопровода открыт. Если при пуске
обратный контур окажется перекрыт,
последует немедленное разрушение
насоса.

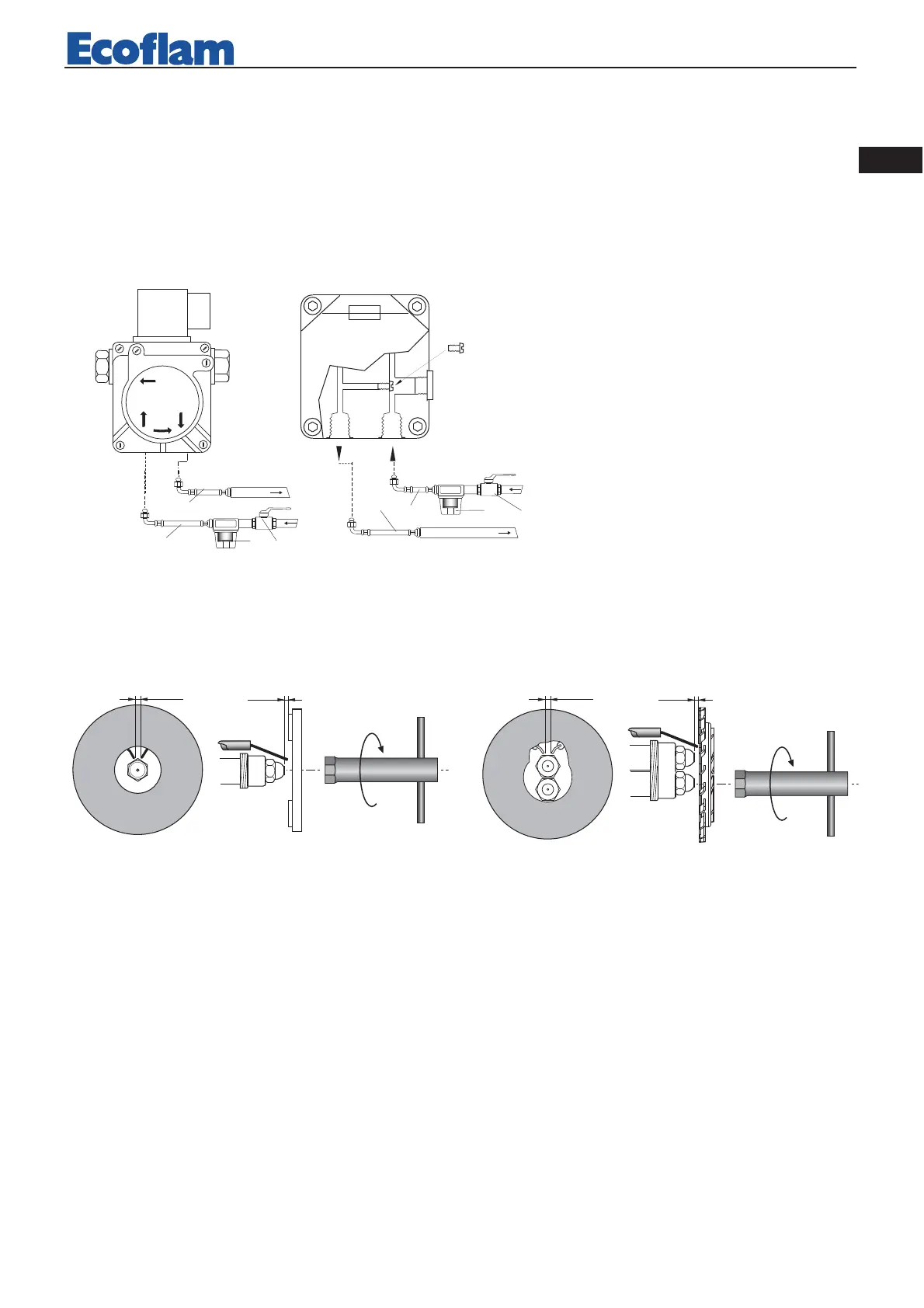

1 - ГИБКИЕ ШЛАНГИ
2 - ФИЛЬТР
3 ТОПЛИВНЫЙ КРАН
3
2
1
1
3
2
1
1
ЧИСТКА И ЗАМЕНА ФОРСУНКИ
Для демонтажа форсунки пользуйтесь исключительно имеющимся в комплекте ключом. Обратите внимание на то,
чтобы не повредить электроды. Установите новую форсунку, при этом монтаж следует выполнять с максимальной
осторожностью. Примечание: После замены форсунки обязательно проверьте положение электродов (см. рис.).
Неправильное положение электродов может затруднить розжиг горелки.
ЗАПУСК И РЕГУЛИРОВКА ГОРЕЛКИ
По завершении монтажа горелки проверьте:
- Напряжение электропитания горелки и исправность предохранителей. Электрические соединения;
- Правильность выбора длины топливопровода и его герметичность. Соответствие типа топлива модели горелки.
- Правильность присоединения термостатов котла и прочей предохранительной аппаратуры. При положительных
результатах проверки можно приступать к испытанию горелки. Подайте напряжение горелку. Аппаратура
управления одновременно подает напряжение на трансформатор розжига и на двигатель горелки, который
обеспечивает предварительную продувку камеры сгорания в течение приблизительно 20 секунд. По завершении
предварительной продувки контрольная аппаратура подает напряжение на электроклапаны топливного насоса и
клапана первой ступени, трансформатор розжига генерирует искру, и происходит розжиг горелки. Если в пределах
времени аварийной блокировки розжиг прошел успешно, то по истечении 5-10 секунд контрольная аппаратура
исключает из цепи трансформатор розжига, а спустя еще 10 секунд дает команду сервоприводу воздушной заслонки
перейти в положение максимального раскрытия и открывает клапан 2-й ступени. В случае неудачного розжига
контрольная аппаратура блокирует горелку в течение 5 секунд. Для обеспечения оптимального качества сгорания
необходимо отрегулировать расход воздуха на максимальной и минимальной мощностях. Давление топливного
насоса должно быть равно примерно 12 бар.
