LB752 Minor 4.1/8.1/12.1 - R
A

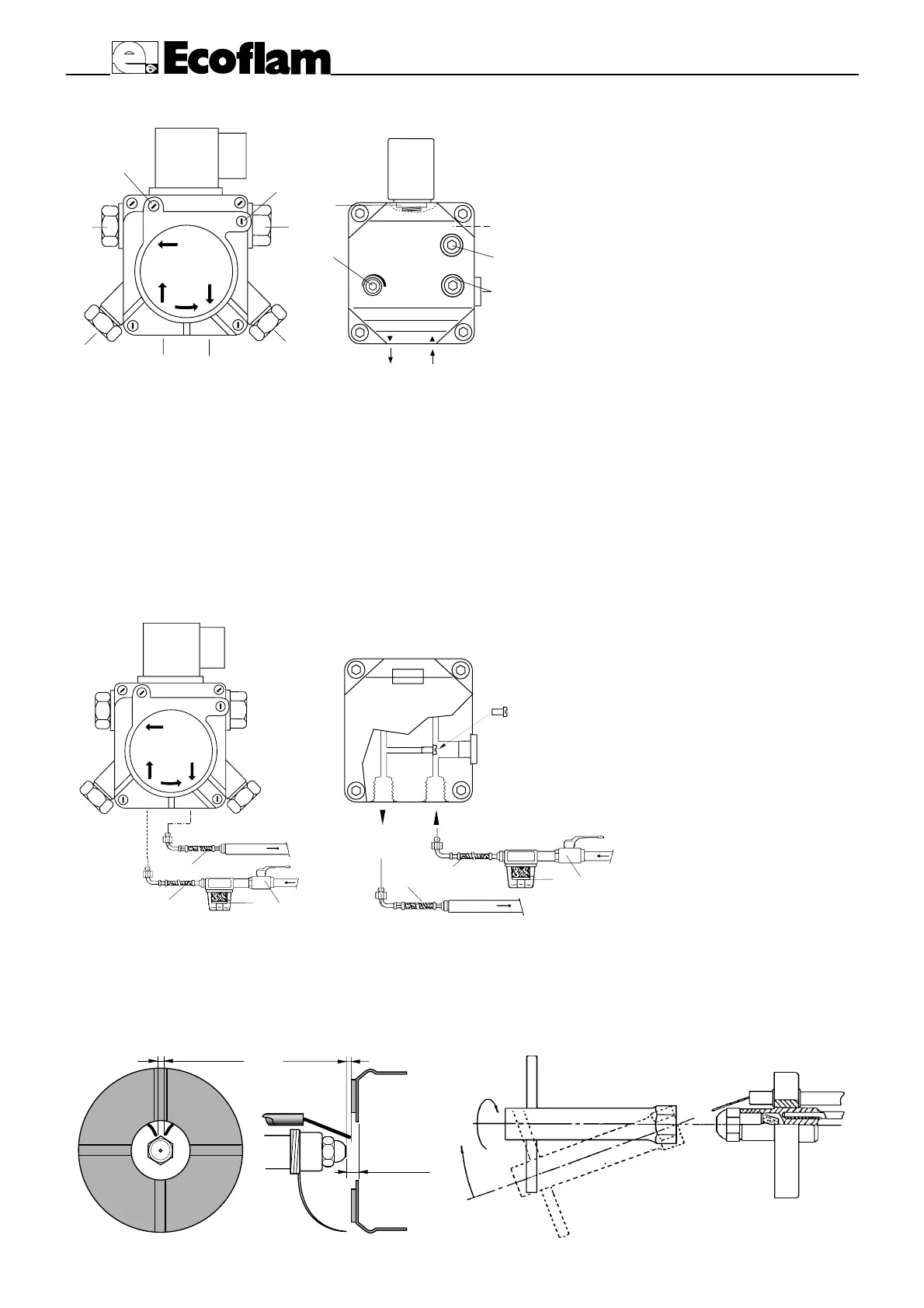

INNESCO E REGOLAZIONE DELLA POMPA GASOLIO
1- ASPIRAZIONE
2- RITORNO
3- SFIATO E PRESA MANOMETRO
4- PRESA VUOTOMETRO
5- REGOLAZIONE PRESSIONE
6- ALL' UGELLO
7- CARTUCCIA FILTRO
CONTROLLARE:
- Che le tubazioni siano perfettamente a tenuta;
- Che siano usati tubi rigidi (preferibilmente di
rame), ove possibile;
- Che la depressione in aspirazione non ecceda
0,45 bar, per evitare che la pompa entri in cavi-
tazione;
- Che la valvola di fondo sia dimensionata correttamente;
La pressione della pompa viene regolata al valore di 12 bar durante il collaudo del bruciatore. Prima di avviare
il bruciatore, spurgare l’aria contenuta nella pompa attraverso la presa del manometro. Riempire le tubazioni di
gasolio per facilitare l’innesco della pompa. Avviare il bruciatore e verificare la pressione di alimentazione della
pompa. Se l’innesco della pompa non dovesse avvenire durante il primo prelavaggio, con conseguente, successi-
va entrata in blocco del bruciatore, riarmarne il blocco per riavviarlo, premendo il pulsante rosso sull’apparec-
chiatura di controllo. Se, ad innesco della pompa avvenuto, il bruciatore dovesse andare in blocco dopo la fase
di prelavaggio, a causa di una caduta di pressione del gasolio nella pompa, riarmarne il blocco per riavviarlo.
Non permettere che la pompa funzioni per più di tre minuti senza gasolio. Nota: prima di avviare il bruciatore,
assicurarsi che il tubo di ritorno sia aperto. Una
sua eventuale occlusione provocherebbe una rot-
tura dell’organo di tenuta della pompa.
3
2
1
1
1- FLESSIBILI
2- FILTRO
3- RUBINETTO DI INTERCETTAZIONE
6
12
3
4
5
3
3
SUNTEC
AS 47 K
Utilizzare solo la apposita chiave fornita in dotazione pre rimuovere l’ugello, facendo attenzione a non dan-
neggiare gli elettrodi. Montare il nuovo ugello con la medesima cura. N.B.: Verificare sempre la posizione
degli elettrodi dopo il montaggio dell’ugello (vedi figura). Una posizione errata può comportare problemi di
accensione.
PULIZIA E SOSTITUZIONE DELL’UGELLO
3 mm
5/6 mm
2 ÷ 3 mm
2
1
4
5
6
P
-+
V
P
3
7
DANFOSS BFP 21 R3
3
2
1
1
