5.8. VISUALIZAÇÃO WEB ESQUEMA HIDRÁULICO (APENAS MODELOS ÁGUA).
A configuração do esquema hidráulico deve ser realizada por um técnico instalador ou canalizador desde o
punto 5.5.2. A visualização do esquema pode dividir-se em 3 blocos sobrepostos segundo a configuração.
Menú de visualização. O utilizador apenas poderá realizar pequenas modificações sobre alguns dos esquemas
(valores de necessidade máxima de AQS, valores de temperatura ambiente).

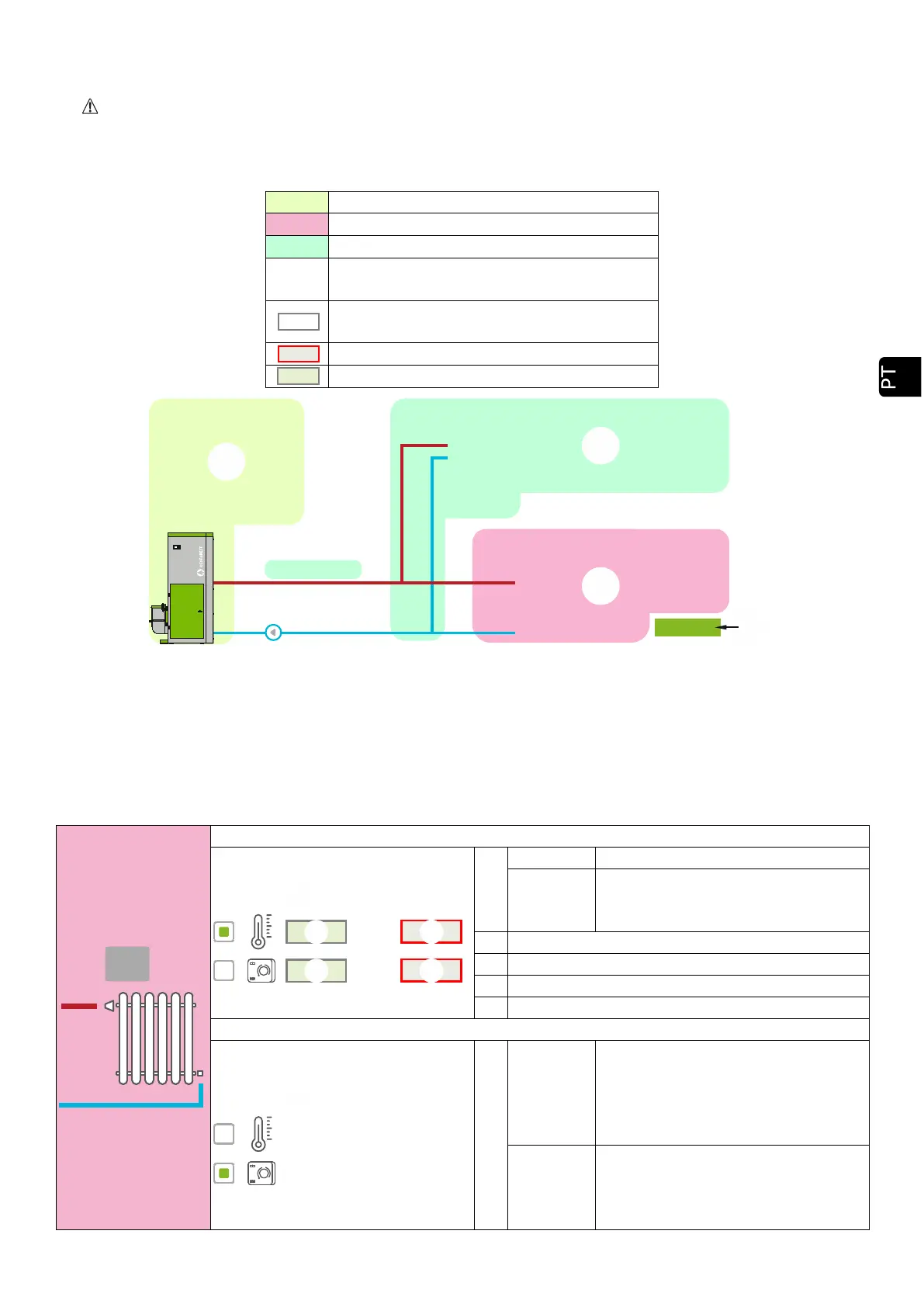

Figura 48
 CALDEIRA
Abaixo mostrámos os dados em tempo real da caldeira, para além dos valores de impulsão a satisfazer.
 AQUECIMENTO
MONOZONA
SONDA DE AMBIENTE

Mínimo
Regula potência ao mínimo.
Apagar /
Encender
Regula potência ao mínimo e acende ou
apaga a máquina por temperatura
ambiente.

Valores desejados da temperatura ambiente.

Temperatura ambiente.

Temperatura ambiente máxima. (Apagar/encender)

Temperatura ambiente mínima.
TERMOSTATO

Mínimo
A máquina trabalhará ao nivel de
potência selecionado com contacto
fechado (pede temperatura) e ao
mínimo com contacto aberto (não pede
temperatura).
Apagar /
Encender
Acenderá a máquina ou passará a
standby se o contacto está fechado
(pede temperatura) o aberto (não pede
temperatura ) respetivamente.
Z1
ºC
ºC
15
ON OF F
30





15
ON OF F
30


Informação caldeira.

Informação aquecimento.

Informação AQS.

Modificação valores do esquema hidráulico.
(Uso exclusivo do técnico).
Valores desejados modificáveis pelo
utilizador.
Valores desejados modificáveis por técnico.
Valor em tempo real.



