3. TECLADO.

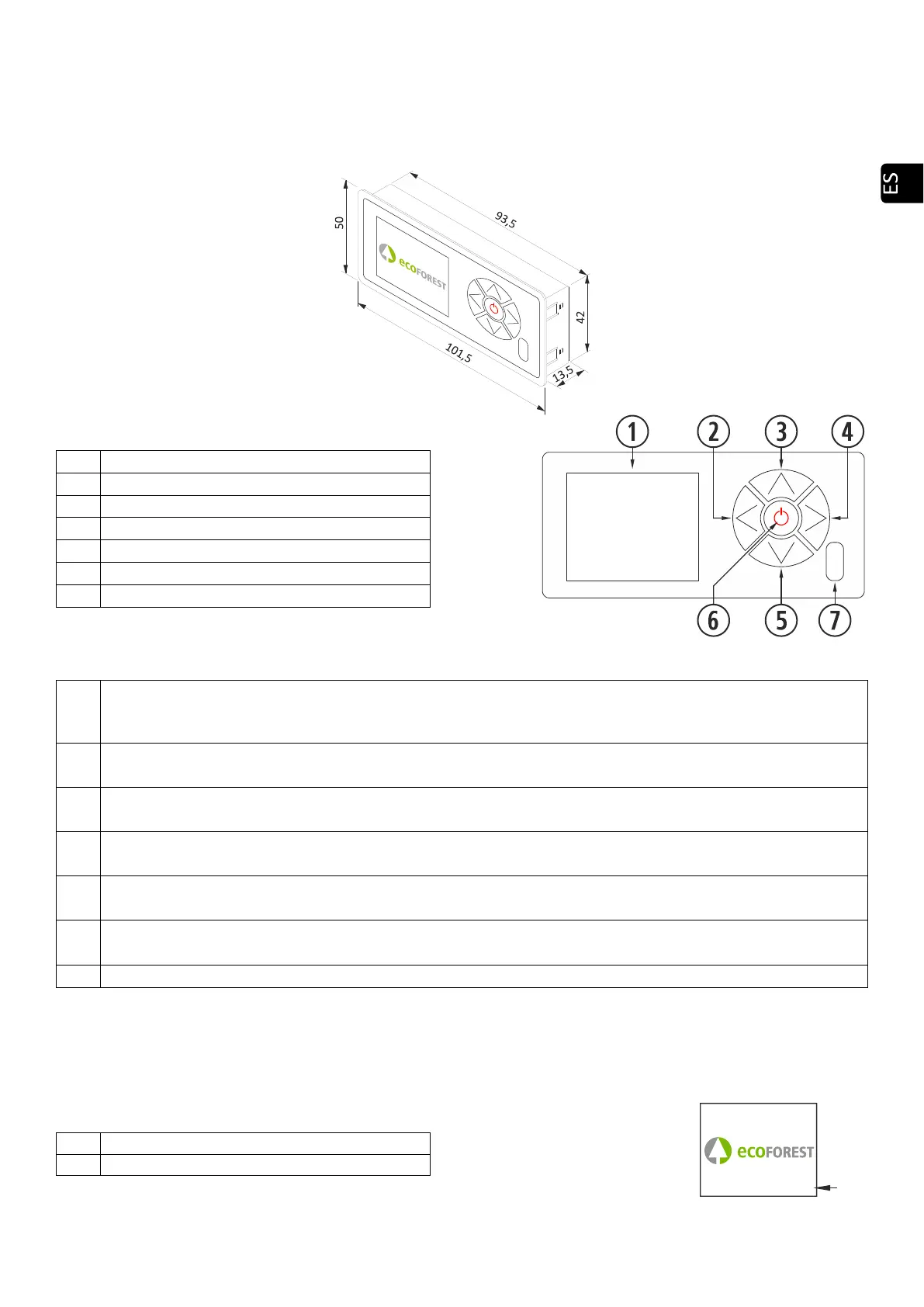

3.1. DETALLE DEL PANEL DE MANDOS.
Dimensiones (mm):
Figura 1
Figura 2
3.2. CONEXIÓN Y SINCRONIZACIÓN.
Una vez instalada la estufa según se indica en el “Manual de instalación y mantenimiento”* disponible en
nuestra página web www.ecoforest.es, la electrónica estará operativa en un tiempo inferior a 40 segundos desde la
conexión de la estufa a la red eléctrica.
Figura 3
Visualizador de cristal líquido.
Botón retroceso / movimiento izquierda.
Botón incremento / arriba.
Botón avance / movimiento derecha.
Botón decremento / abajo.
Botón encendido – apagado / confirmación.
Receptor de infrarrojos. (Inhabilitado).
Visualizador de cristal líquido. Nos informa del estado de la estufa y refleja las acciones que realizamos sobre
el panel de mandos. La retroiluminación del visualizador se desactiva cuando transcurren 30 segundos sin
pulsar ninguna tecla en el panel de mandos.
). Permite acceder al menú de visualización de datos o desplazarse a la izquierda dentro
de los iconos o menús. Disminuye valores dentro del cursor.
Botón incremento / arriba (
). Aumenta valor deseado de potencia y/o temperatura según modo de
funcionamiento (P o T) y desplaza la selección hacia arriba en los menús.
). Permite acceder al menú de ajustes y retornar a la pantalla principal desde los menús sin
realizar modificaciones. Aumenta valores dentro del cursor.
Botón decremento / abajo (
). Disminuye valor deseado de potencia y/o temperatura según modo de
funcionamiento (P o T) y desplaza la barra de selección hacia abajo en los menús.
Botón encendido – apagado (). Enciende y apaga la estufa desde la pantalla principal. Dentro de los
diferentes menús tiene la función de confirmar.
Receptor de infrarrojos. Recibe la señal enviada por el mando a distancia. Inhabilitado
