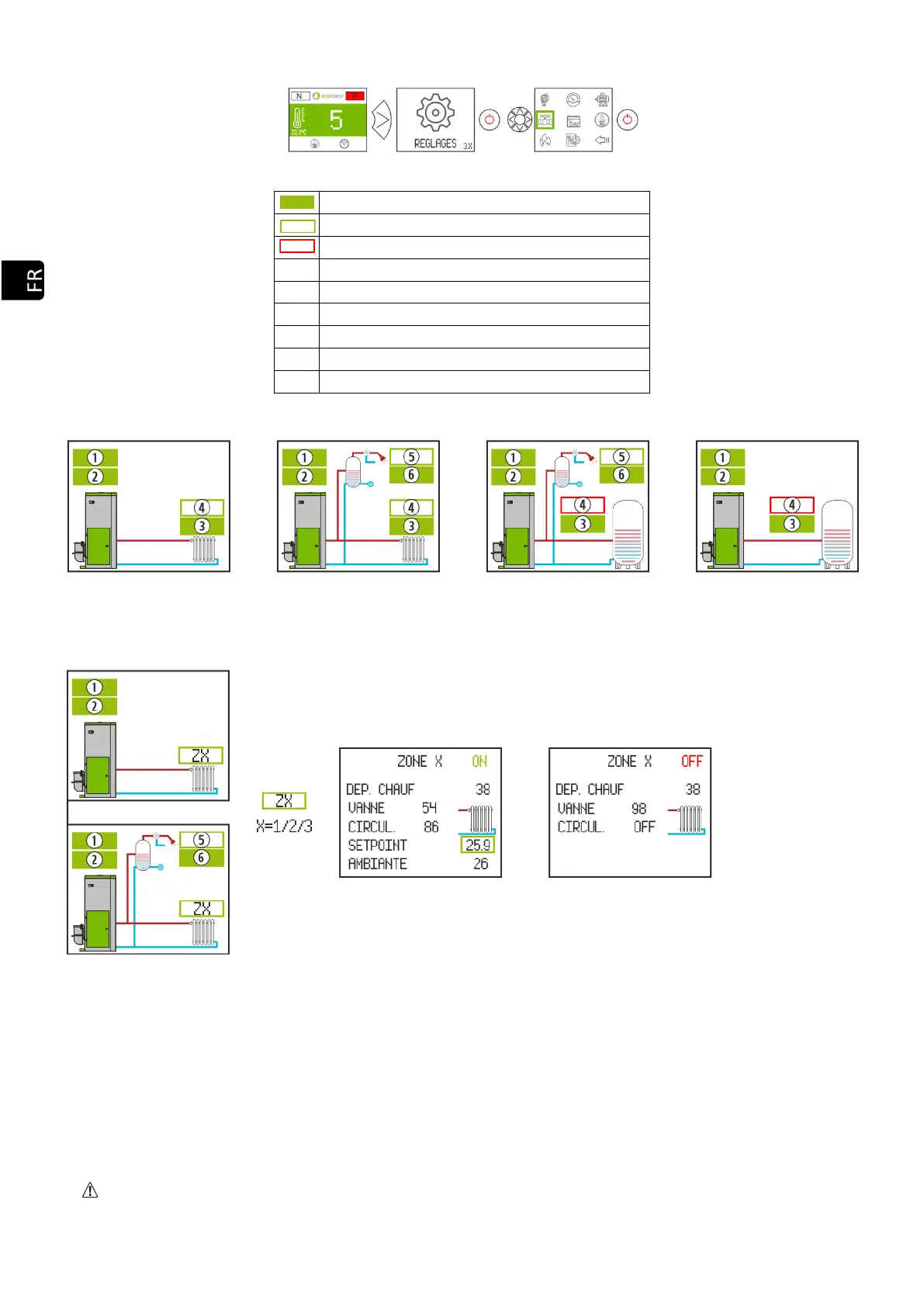

3.16. VISUALISATION SCHÉMA HYDRAULIQUE. (MODÈLES EAU UNIQUEMENT).
Figure 21
Chauffage
ACS + Chauffage
ECS + Ballon tampon
Ballon tampon
Figure 22
Figure 23
Figure 24
Figure 25
Multizone*
En option
Configuration
sonde
Configuration
thermostat
Figura 26
3.17. SÉLECTION MODE ACS / CHAUFFAGE. (MODÈLES EAU UNIQUEMENT).
Pour accéder à ce menu, le poêle doit être éteint et ne doit indiquer aucune alarme (état 0).
Uniquement pour les chaudières dont l'électronique gère ACS + Chauffage au moyen de vanne de 3 voies.
Valeur en temps réel.
Modifiable par l'utilisateur.
Modifiable par S.A.T.

Tº eau départ.

Tº eau retour.

Tº ambiante/ballon tampon.

Réglage tº ambiante / ballon tampon.

Réglage tº ECS.

Tº ballon ECS.
ON
/
OFF
:
Avec ou sans demande en zone.
DEP.CHAUF
Température de départ de la zone
VANNE
Pourcentage d’ouverture de la vanne de la zone
CIRCUL:
Pourcentage de fonctionnement du circulateur de la
zone
SETPOINT
Température de consigne de la zone avec sonde
d’ambiance
AMBIANTE:
Température de zone avec sonde d’ambiance
