ECOFOREST Eco I Insert - Visualisation Page Web du Schema Hydraulique (Seulement Modeles Eau)

86
5.8. VISUALISATION PAGE WEB DU SCHEMA HYDRAULIQUE (SEULEMENT MODELES EAU).
La configuration du schéma hydraulique doit être réalisée par un installateur ou un chauffagiste depuis le
point 5.5.2. La visualisation du schéma se divise en 3 blocs superposés selon la configuration.
Menu de visualisation. L’utilisateur pourra seulement réaliser des modifications basiques (demande maximale
d’ECS, consigne de température ambiante).

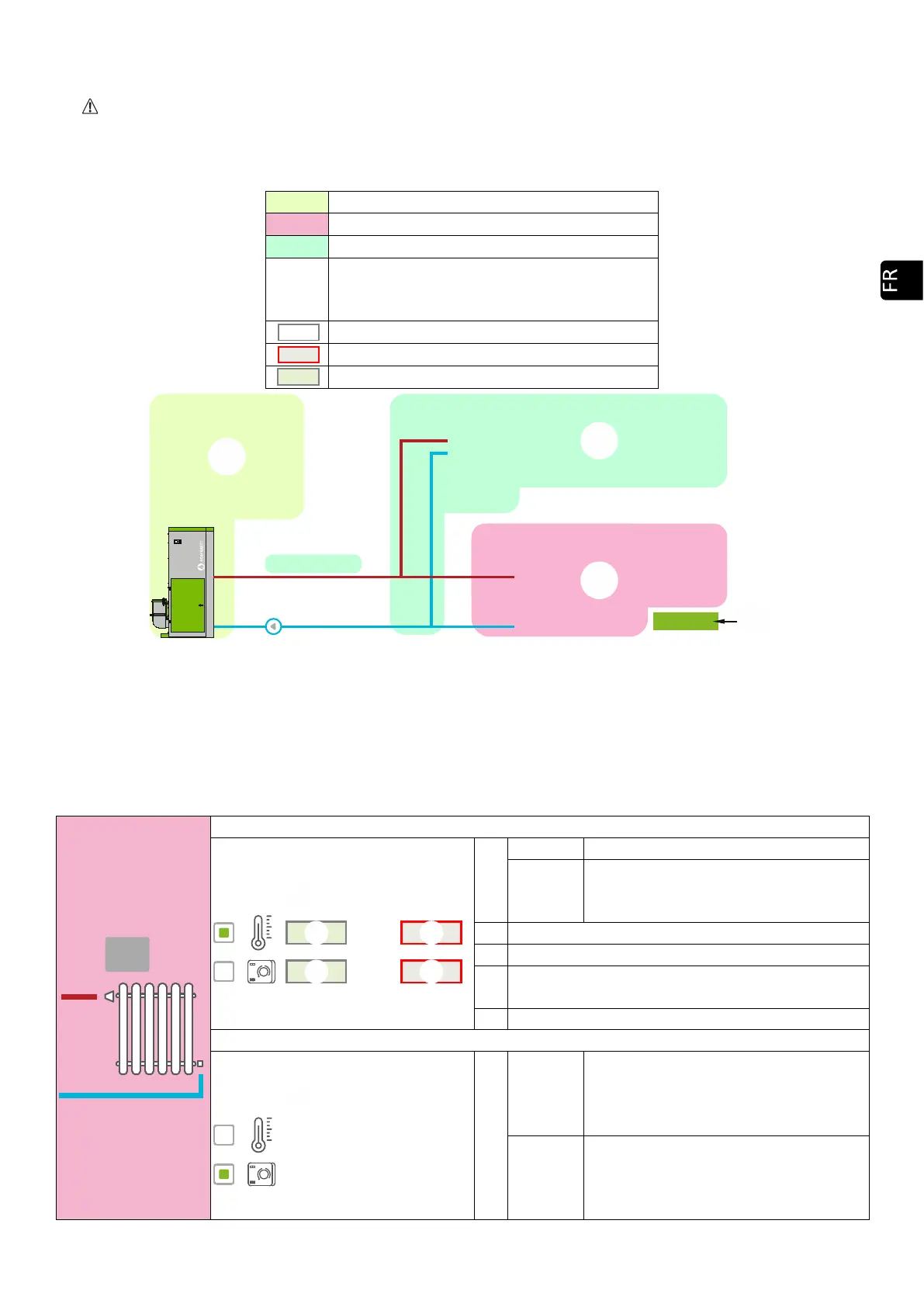

Figure 48
 CHAUDIERE
Indique les valeurs en temps réel de la chaudière ainsi que les consignes de départ.
 CHAUFFAGE
MONOZONE
SONDE D’AMBIANCE

Minimum
Régule la puissance au minimum.
Allumage
/
extinction
Régule la puissance au mínimum et éteint
et allume l’appareil en fonction de la
température ambiante.

Consigne température ambiante.

Température ambiante.

Température ambiante maximale. (Extinction /
Allumage)

Température ambiante minimale.
THERMOSTAT

Minimum
L’appareil travaillera au niveau de
puissance sélectionné avec contact
fermé (en demande) et au minimum avec
le contact ouvert (sans demande)
Allumage
/
extinction
L’appareil s’allumera lorsque le contact
sera fermé (en demande) et passera en
stand by lorsque le contact sera ouvert
(sans demande)
Z1
ºC
ºC
15
ON OF F
30





15
ON OF F
30


Information chaudière

Information chauffage

Information ECS.

Modification demandes du schéma
hydraulique. (usage réservé au service
technique).
Consigne modificable par l’utilisateur.
Consigne modificable par le technicien.
Valeur en temps réel



CONFIGURACIÓN

