Ecolab EMP IV DN 25 - Aufbau

4 Aufbau
A
B
1
1
2
2
2
2
3
3
4
5
6

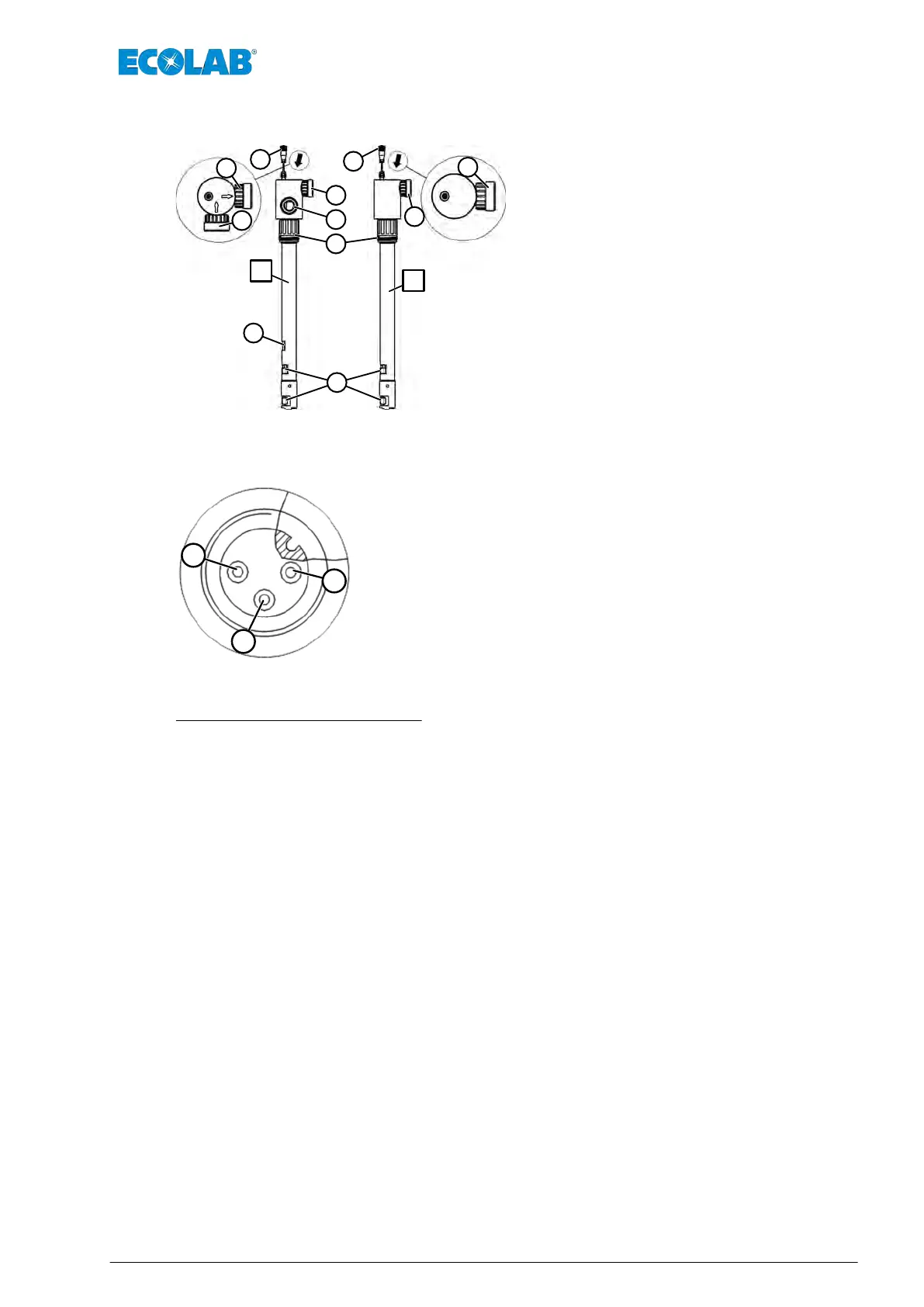

Abb. 1: Aufbau
A Sauglanze 250055 + 250056
B Sauglanze 250052 + 250054
1 Leermelde-Eingangsstecker
2 Sauganschluss
3 Rücklaufanschluss
4 Fassverschraubung
5 Rücklaufaustritt
6 Schwimmer
Belegung des Leermelde-Eingangssteckers
1
3
4
Abb. 2: Leermelde-Eingangsstecker
1 Meldeeingang "Niveauvorwarnung" (weiß)
3 Meldeeingang "Leer" (braun)
4 GND (grün)
Schaltfunktion der Leermeldung:
n "Leermeldung unterschritten" - Kontakt 3/4 offen (Füllstand = 33 ± 5 mm)
n "Niveauvorwarnung unterschritten" – Kontakt 1/4 of
fen (Füllstand = 130 ± 5 mm)
