4 Structure
A
B
1
1
2
2
2
2
3
3
4
5
6

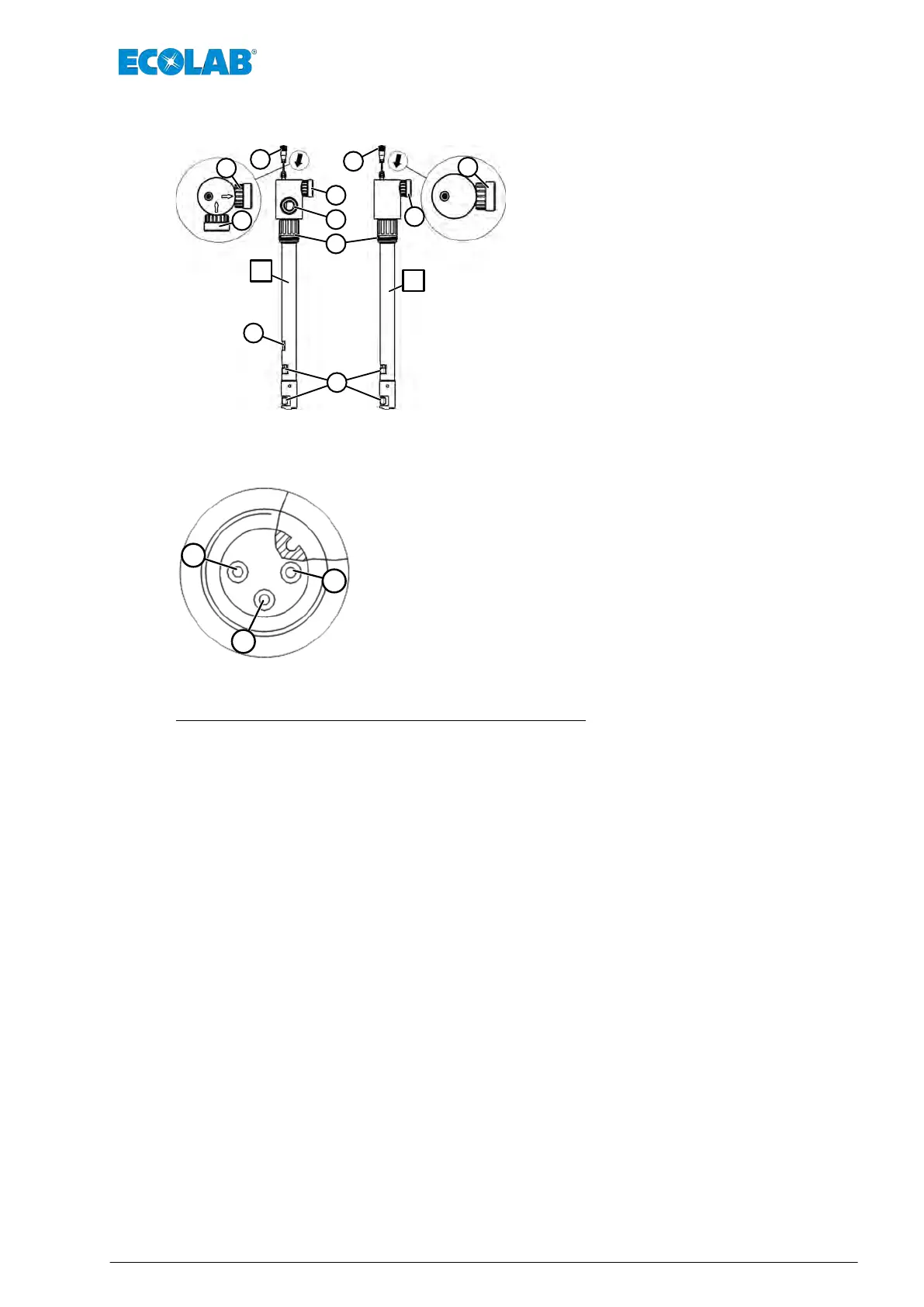

Fig. 1 : Construction
A Lance d’aspiration 250055 + 250056
B Lance d’aspiration 250052 + 250054
1 Connecteur d’entrée de signal « réservoir vide »
2 Raccord d’aspiration
3 Raccord de retour
4 Raccord fileté pour fût
5 Sortie de retour
6 Flotteur
Affectation du connecteur d’entrée de signal « réservoir vide »
1
3
4
Fig. 2 : Connecteur d’entrée de signal « réservoir vide »
1 Entrée de signal « préalarme de niveau » (blanc)
3 Entrée de signal « vide » (marron)
4 Masse (vert)
Fonction de commutation du signal « réservoir vide » :
n « Signal réservoir vide non atteint » - contact 3/4 ouvert (niveau = 33 ± 5 mm)
n « Préalarme de niveau non atteinte » - contact 1/4 ouvert (niveau = 130 ± 5 mm)
