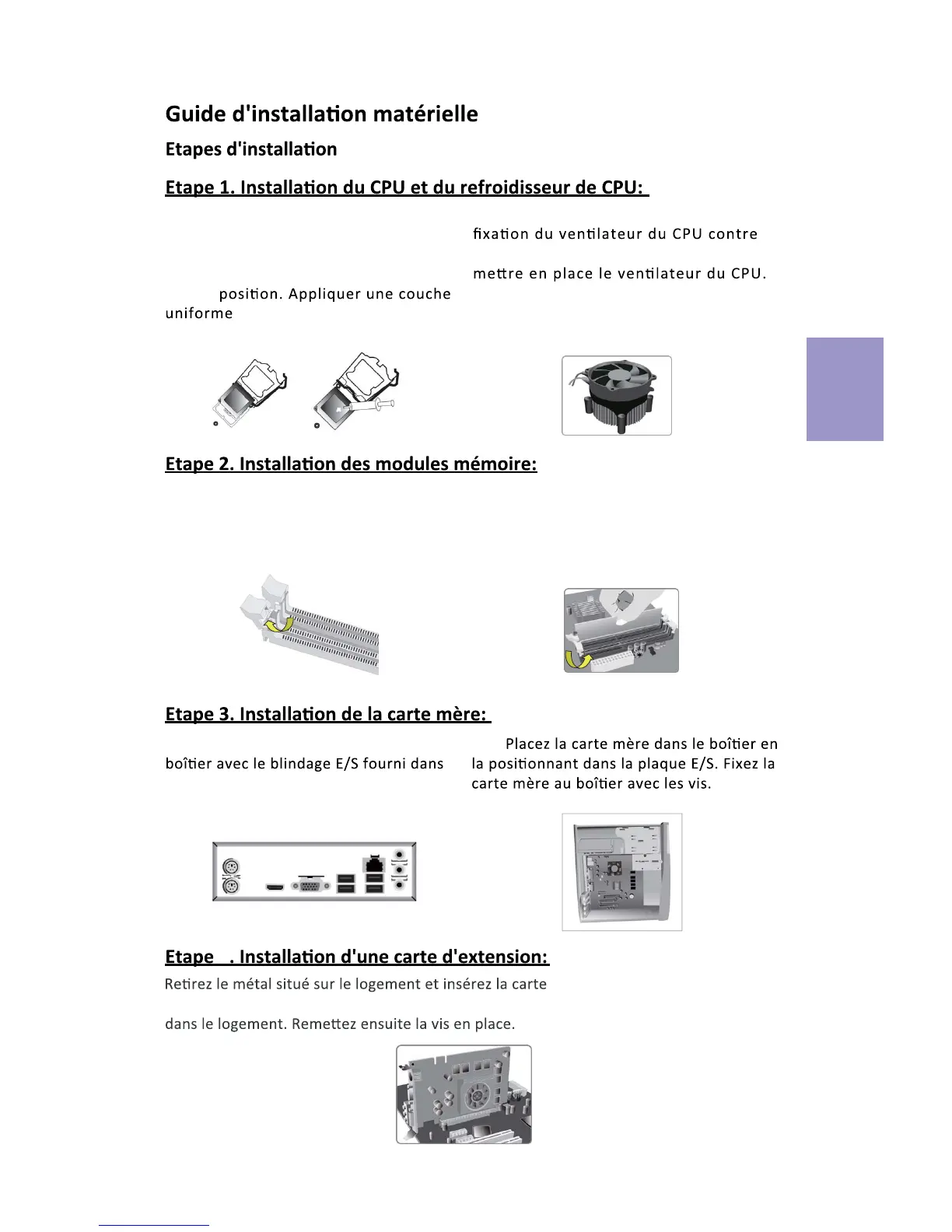

ECS H81H3-M4 User Manual

1-1. Ecartez le levier du socket.
2-1. Libérez les loquets de chaque côté
des logements DIMM.
3-1. Replacez la plaque E/S arrière du
l’emballage de la carte mère.
Alignez
le bord coupé du CPU avec le bord
correspondant sur le socket du CPU.
Placez soigneusement le CPU dans la
bonne
de pâte thermique sur la
surface du CPU.
1-2. Tournez et appuyez sur la
2-2. Pressez fermement le module DIMM
jusqu'à ce qu'il soit correctement installé.
Assurez-vous que les loquets des logements
sont soulevés et accrochés sur le bord de la
DIMM.
3-2.
la
carte mère à travers les trous pour
Français
d'extension dans le logement.
Appuyez fermement sur la carte pour vous assurer qu'elle est complètement insérée
4
13

ECS H81H3-M4 Specifications

General

Form Factor	Micro ATX
Chipset	Intel H81
CPU Socket	LGA 1150
Memory Slots	2 x DIMM
Maximum Memory	16 GB
Memory Type	DDR3
Audio	Realtek ALC662 6-Channel HD Audio
Storage Interface	2 x SATA 3Gb/s
USB Ports	2 x USB 3.0, 6 x USB 2.0
Video Outputs	1 x VGA
LAN	Realtek RTL8111G
Power Connector	24-Pin ATX Power Connector, 4-Pin ATX 12V Power Connector
Expansion Slots	1 x PCIe 2.0 x16, 1 x PCIe 2.0 x1
