ECS H81H3-M4 User Manual

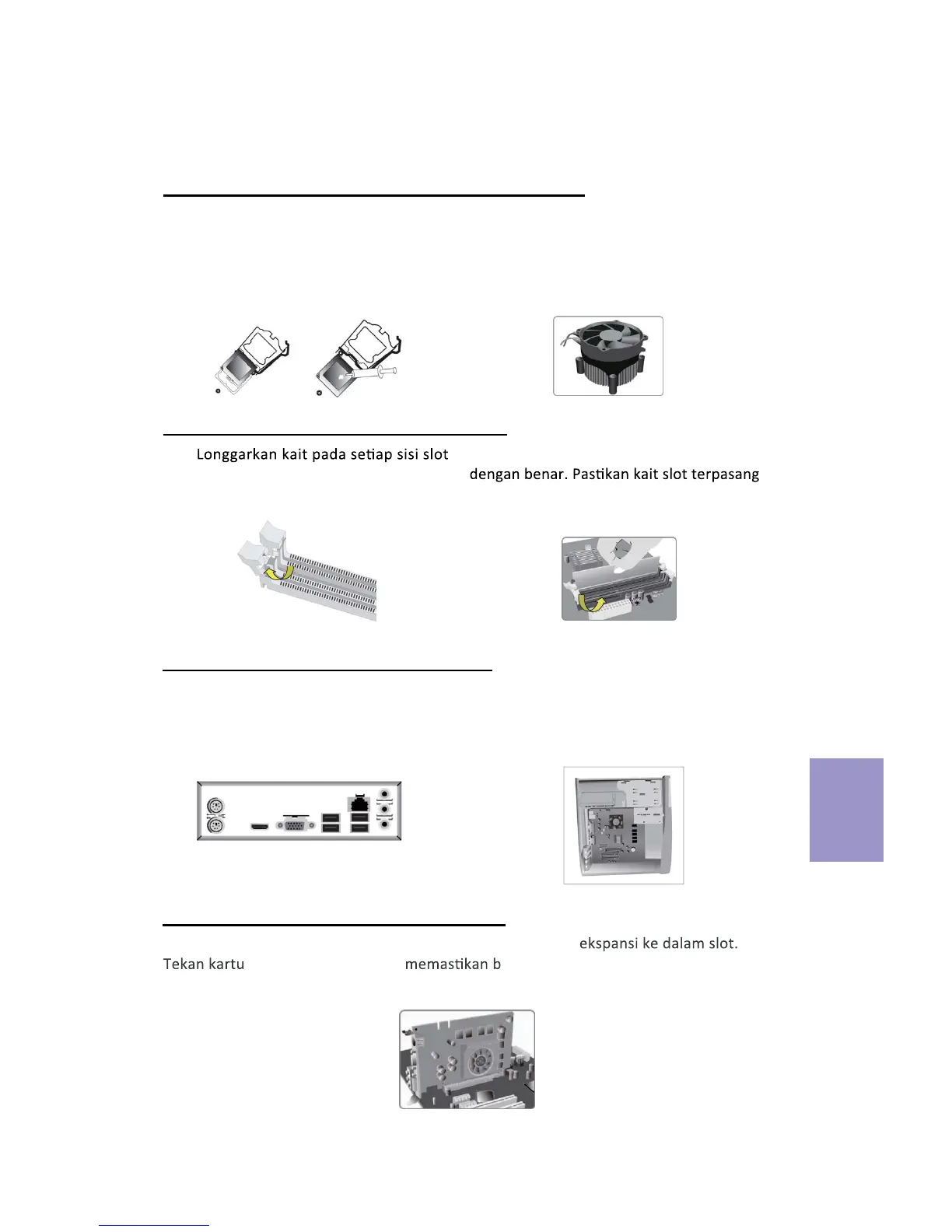

Langkah 1. Pemasangan CPU dan Pendingin CPU:
Panduan Pemasangan Perangkat Keras
Langkah-Langkah Pemasangan
1-1. Tarik tuas dari soket.
Langkah 2. Pemasangan Modul Memori:
2-1.
DIMM.
Langkah 3. Pemasangan Motherboard:
3-1. Pasang kembali pelat I/O casing
dengan pelindung I/O yang disediakan
dalam paket motherboard.
Luruskan
tepi pemisah CPU dengan tepi
bertakik dari soket CPU. Pasang CPU
secara perlahan pada posisi yang
tepat. Oleskan lapisan
gemuk termal
secara merata pada
permukaan CPU.
1-2. Putar dan tekan penahan kipas
CPU
ke lubang tembus motherboard
untuk
memasang kipas CPU pada
tempatnya.
2-2. Tekan kuat DIMM hingga terpasang
pada tuas atas dan kaitkan pada tepi DIMM.
3-2. Tempatkan motherboard pada casing
dengan memosisikannya ke dalam pelat
I/O.
Kencangkan motherboard pada casing
dengan
sekrup.
Bahasa
Indonesia
21
Langkah 4. Pemasangan kartu Ekspansi:
Lepaskan logam yang terletak pada slot lalu masukkan kartu
dengan kencang untuk
ahwa kartu telah masuk sepenuhnya
ke
dalam slot. Lalu pasang kembali sekrup ke dalam posisinya.

ECS H81H3-M4 Specifications

General

Form Factor	Micro ATX
Chipset	Intel H81
CPU Socket	LGA 1150
Memory Slots	2 x DIMM
Maximum Memory	16 GB
Memory Type	DDR3
Audio	Realtek ALC662 6-Channel HD Audio
Storage Interface	2 x SATA 3Gb/s
USB Ports	2 x USB 3.0, 6 x USB 2.0
Video Outputs	1 x VGA
LAN	Realtek RTL8111G
Power Connector	24-Pin ATX Power Connector, 4-Pin ATX 12V Power Connector
Expansion Slots	1 x PCIe 2.0 x16, 1 x PCIe 2.0 x1
