ECTIVE SI & TSI Series 11

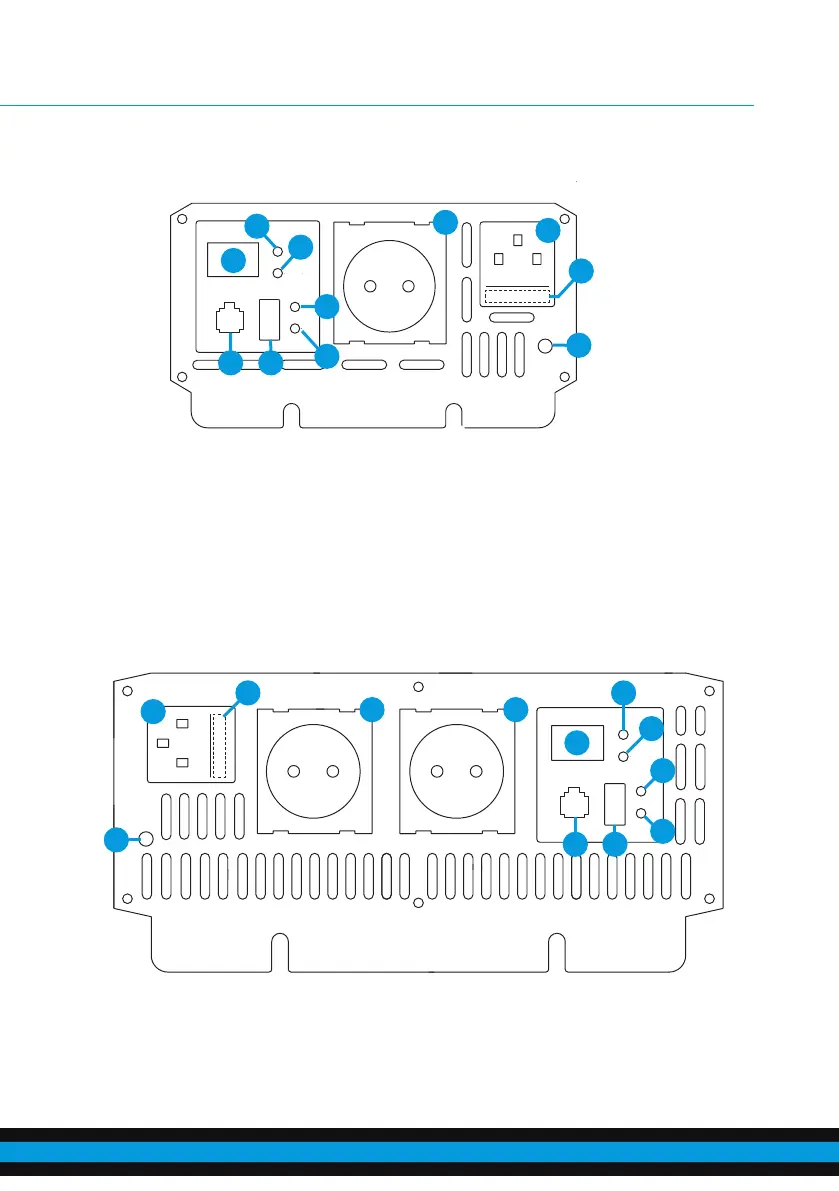

Frontansicht: TSI 5 und TSI 10
1. Schalter ECO/OFF/UPS
2. LED „Power“
3. LED „Fehler“
4. LED „AC-In“
5. LED „By-Pass“
6. Anschluss
Fernbedienung
7. USB-Buchse
8. Anschluss
Landstrom
9. Sicherung
10. Schutzerdung
11. 230 V Schuko-
Steckdose
Frontansicht: TSI 15, TSI 20 und TSI 25
1. Schalter ECO/OFF/UPS
2. LED „Power“
3. USB-Buchse
4. LED „Fehler“
5. LED „AC-In“
6. LED „By-Pass“
7. Anschluss
Fernbedienung
8. Anschluss
Landstrom
9. Schutzerdung
10. Sicherung
11. 230 V Schuko-
Steckdose
37
4
2
8
9
1
5
6
10
1
8
3
9
2
5
6 7
4
10
11
11 11
