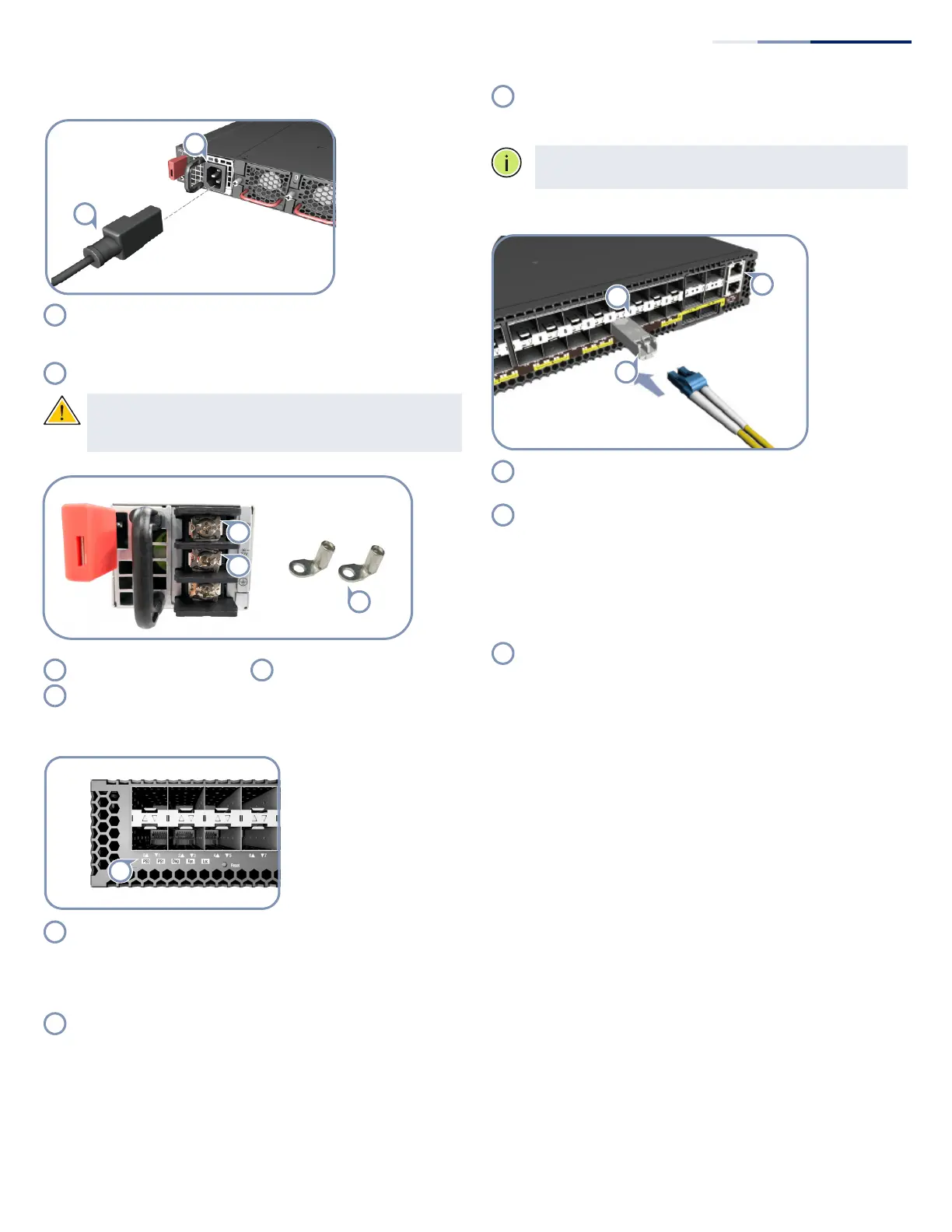

5. 连接电源
在交换机上安装 1 个或 2 个 AC 电源模块。 本交换机可使
用最多 2 个 PSU，且 PSU 的气流方向必须与安装的风扇
框相同。
将外部 AC 电源连接至模块。
警告：使用 UL/IEC/EN60950-1 认证的电源连接 DC
converter。使用 #10 AWG ( 用于 -36 VDC 到 -72 VDC
PSU) 。
使用随附的 DC wire lugs 连接 -36 – -72 VDC 線线
连接 DC 回流线
6. 确认交换机的运转情况
透过检查系统 LED，确认交换机的基本运转情况。 如运
转正常，PSU0/PSU1、Diag 和风扇 LED 会亮起绿灯。
7. 执行初次系统启动
如果网络操作系统 (NOS) 安装程序位于网络服务器中，
应首先使用 5、5e 类或以上双绞线将 RJ-45 管理
(Mgmt) 端口连接到网络。 注意，RJ-45 Mgmt 管理仅支
持 100 Mbps 模式。 (NOS 安装程序位于相连的存储装置
中时不需要。)
启动交换机。等待 ONIE 软件找到和执行 NOS 安装程
序，然后等待安装程序加载 NOS 软件映像。
以后交换机启动时将跳过 ONIE 而直接运行 NOS 软件。
注意：
有关 ONIE 软件位置选项和设置的详细信息，请
参见 NOS 安装程序和 NOS 文档。
8. 连接网线
对于 RJ-45 管理端口，请连接 100-ohm 类别 5、5e 或以
上的双绞线。
将 DAC 缆线连接至 SFP+/ QSFP28 插槽。也可先安装好
SFP+/QSFP28 收发器，然后将光纤连接至收发器端口
上。
可使用以下收发器：
◆
100GBASE-CR4, AOC，SR4，LR4 和 PSM4
◆
40GBASE-CR4，SR4 和 LR4
◆
25GBASE-CR4 和 AOC
◆
10GBASE-CR，SR 和 LR
建立连接后，检查端口状态 LED，确保连接正常。
SFP28+ 端口：
◆
绿色 — 10 Gbps 模式
◆
橘色 — 1 Gbps 模式
建立连接后，检查端口状态 LED，确保连接正常。每个
QSFP28 端口有四个 LED，在以下模式中指示正常连接：
◆
1 LED 绿色 — 100 Gbps 模式
◆
1 LED 蓝色 — 40 Gbps 模式
◆
1-4 LED 橘色 — 25 Gbps 突破模式 ( 四通道 )
◆
1-4 LED 紫色 — 10 Gbps 突破模式 ( 四通道 )
