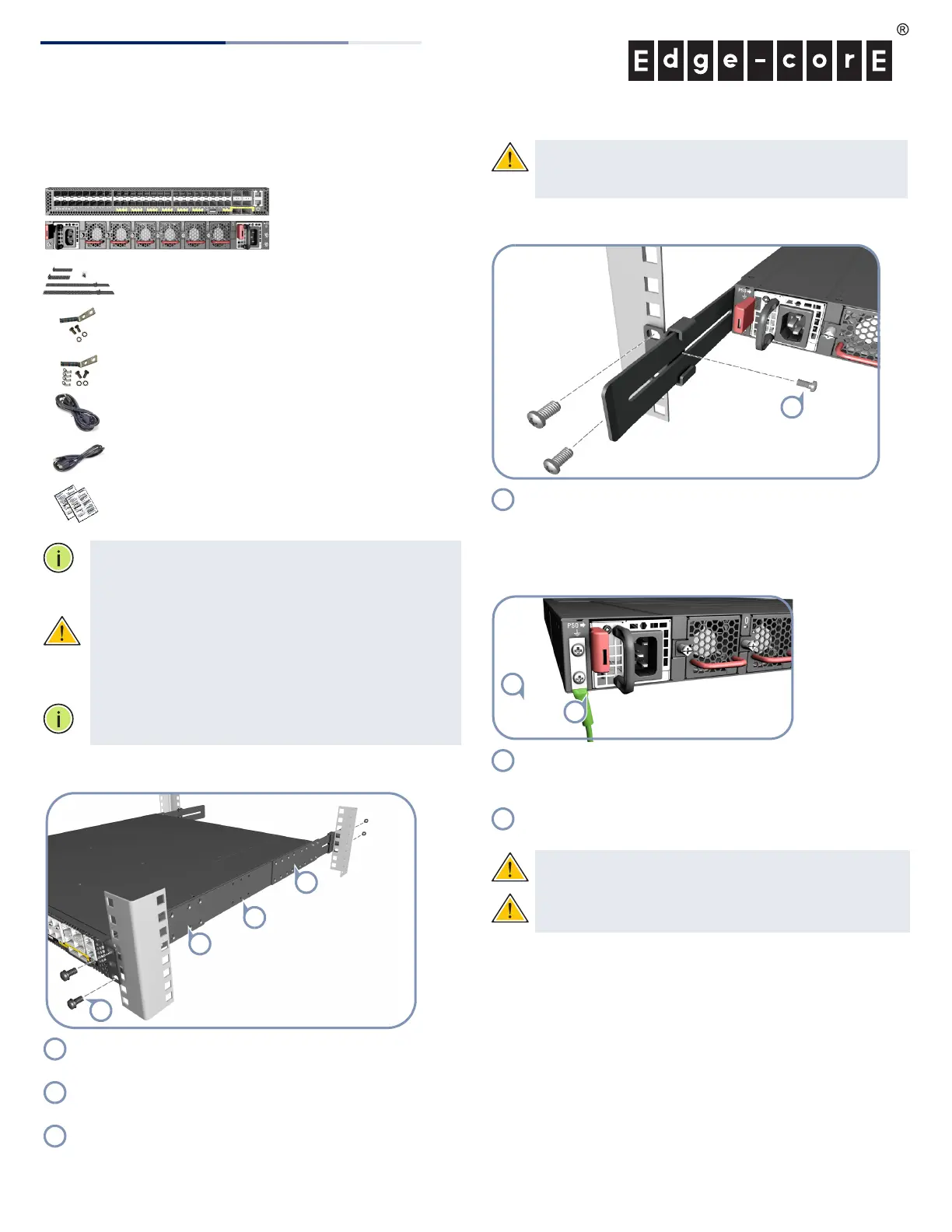

1. 打开交换机的包装并检查内装物
AS5916-54XKS
AS5916-54XL
前柱支架 x2, 带可调节吊耳的后柱支架 x2, 支架螺丝
x20, 后支架吊耳位置 - 锁定螺丝 x2
附件包 — 铜接线端子 x 1, M5 螺丝 x2 以及滑丝 x2 (
仅供 AC 型号 )
附件包 — 铜接线端子 x 1, 接地环 x 4 M5 螺丝 x2 以
及滑丝 x2 ( 仅供 DC 型号 )
电源线
控制台线— RJ-45转DB-9
文档 — 快速入门指南 ( 本文档）以及安全和管制信
息
注意：
此交换机预装了 Open Network Installer
Environment (ONIE) 软件，但没有预装交换机软件映
像。有关其他交换机相容软件，请参考
www.edge-core.com 网站说明。
警告 :
本交换机的机箱中安装有插入式电源 (PSU) 和风
扇架模块。所有后部安装模块都必须具有匹配的气流方
向。即，如果安装的电源模块有从前到后 (F2B) 的气流
通过，则所有安装的风扇架模块也必须有 F2B 气流通
过。
注意：
本文档中的交换机图片仅用于举例说明 , 不一定
与您的交换机实际外观完全一致。
2. 安装交换机
使用四个随附的支架螺丝将各个前柱和后柱支架安装到
交换机。
使用另外两个螺丝将每个后柱支架固定到交换机侧面上
的中间点。
使用机架随附的螺丝和卡式螺母将交换机固定到支架
上。
警告
：将此交换机安装在机架中时需要两个人。一个人
将交换机放置在机架中，同时另一个人用机架螺丝将其
固定。
3. 调整后柱支架吊耳
使用随附的定位螺丝固定后柱支架吊耳的位置。
此外，还可以调整后柱支架吊耳以适合不同的机架深
度，范围是 56 cm 到 75 cm。
4. 对交换机实施接地
请确保对机架正确实施接地，并确保符合 ETSI ETS 300
253。请确认机架上的接地点的电气导通状态良好 （确
保没有油漆或绝缘表面处理）。
将 10 号的 AWG 接地线连接至交换机背面面板上的接地
点上。然后将接地线的另一端连接至机架的接地。
警告 :
在断开所有电源连接前，切勿断开接地。
警告 :
必须将设备安装在限制访问位置。
54 端口 10G/100G 以太网路交换机
快速入门指南
AS5916-54XKS|AS5916-54XL
– 简体中文 1 –
