– 4 –

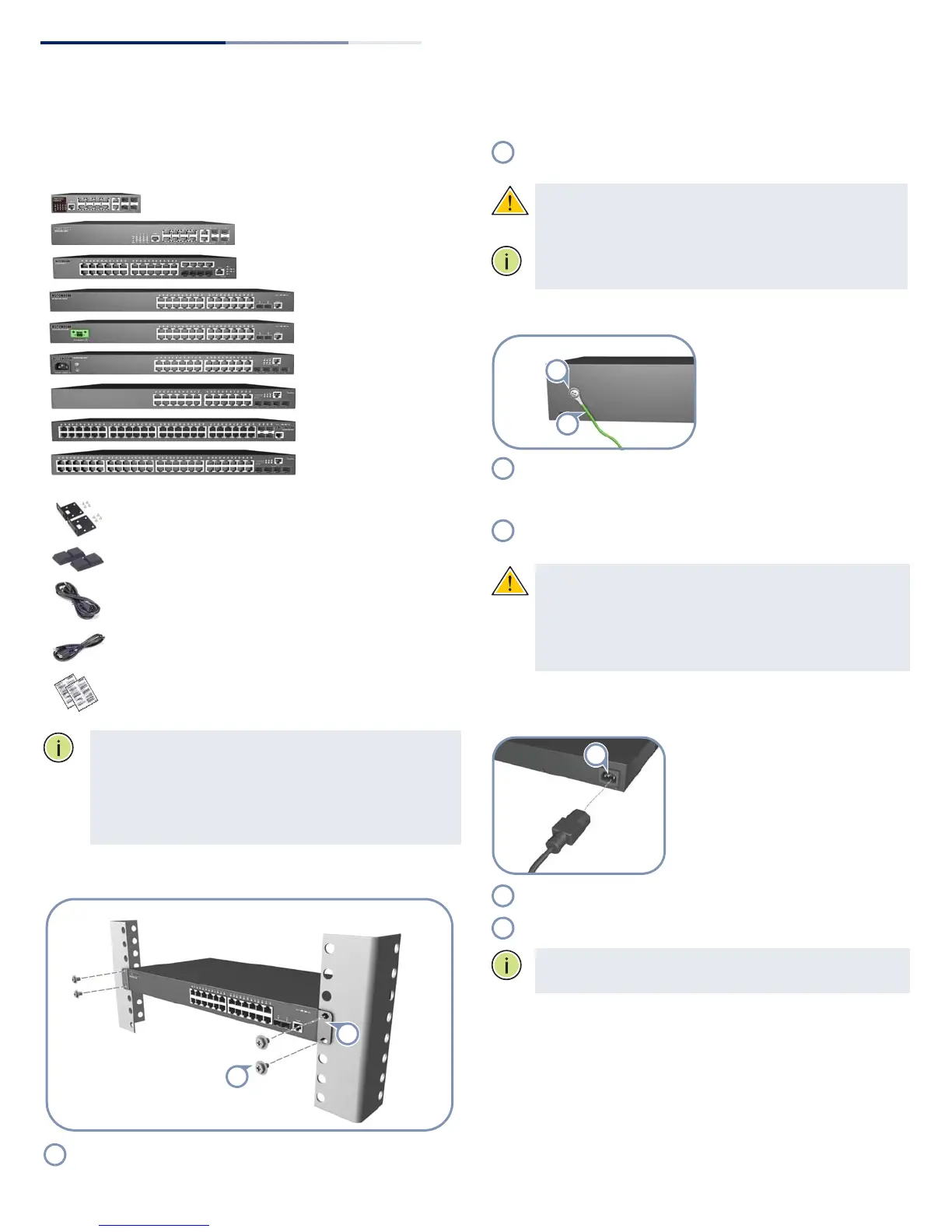

1. 产品包装内容
ECS4100-12T
ECS4100-12PH
ECS4100-28TC
ECS4100-26TX
ECS4100-26TX-ME
ECS4100-28T
ECS4100-28P
ECS4100-52T
ECS4100-52P
机架安装套件 — 两个支架和八个螺丝
四个粘合型支脚垫
电源线 — 日本式、美国式、欧洲式
或英国式
控制台线 — RJ-45 转 DB-9
文档 — 快速入门指南 （本文档）以及安全和管制
信息
注意 : EC4100 系列交换机仅在室内使用。
注意 : 有关安全和管制信息，请参阅交换机附带的安全
和管制信息。
注意 : 其它文档，包括安装指南、 Web 管理指南和 CLI 参
考指南，可从 www.edge-core.com 获取。
2. 安装交换机
将支架安装到交换机上。
使用机架随附的螺丝和卡式螺母将交换机固定到支架
上。
小心 : 将此交换机安装在机架中时需要两个人。一个人
将交换机放置在机架中，同时另一个人用机架螺丝将其
固定。
注意 : 也可以使用附带的粘合型支脚垫将交换机安装到
桌面或搁架上。
3. 使交换机接地
确保要安装交换机的机架已正确接地，并且符合 ETSI ETS
300 253 规范。确认到机架上接地点的电力连接良好 （未
经过油漆或绝缘表面处理）。
连接＃ 18 AWG 之最小接地线 （未随附），使用 3.5mm
有垫圈螺钉，一端接至交换机，另一端接到机架地面。
小心 : 必须在所有电源连接都断开的情况下才能移除接地
连接。
小心 : 必须将设备安装在限制访问位置。机箱上应该有单
独的保护接地端子，该端子必须永久连接到地上以使机
箱完全接地，防止操作人员发生触电危险。
4. 连接电源
a. 连接交流电源
将交流电源线连接到交换机后面的插口。
将电源线的另一端连接到交流电源。
注意： 要跨国使用，您需要更换交流电线。您必须使用
已批准用于该地区插口类型的电线。
快速入门指南
ECS4100 系列交换机
