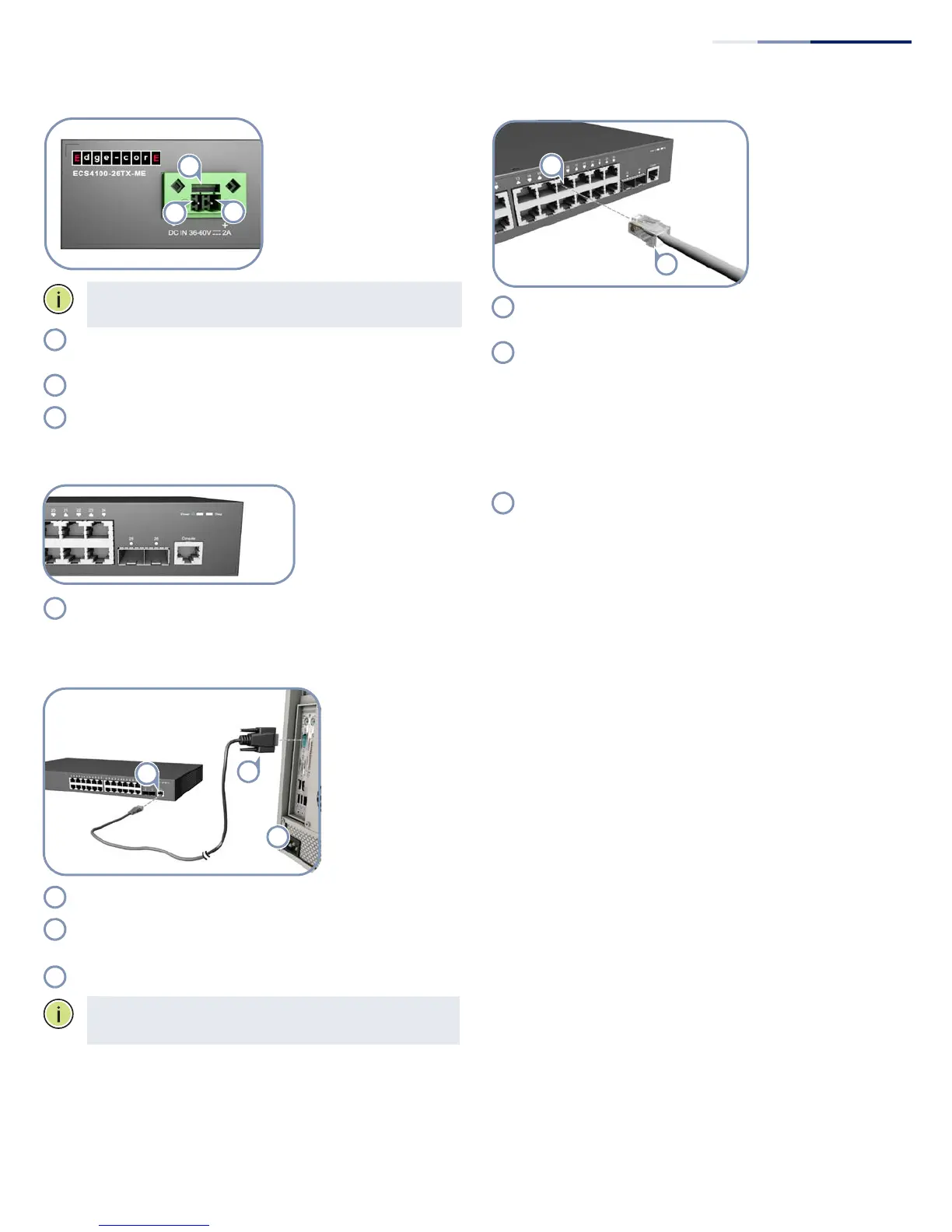

b. 连接 DC 电源至 ECS4100-26TX-ME
注意： 在连线直流插头或连接交换机电源之前，确保馈
电线的电源在断路器处已关闭或已从电源总线断开。
ECS4100-26TX-ME 交换机支持将外部 36 - 60 V 直流电源连
接到其直流接线盒的选项。
将 36 V 直流电源馈电线连接到直流插头 “+” 针脚。
将接地 / 回线连接到直流插头 “-” 针脚。
5. 检查交换机运行
通过系统 LED 检查交换机的基本运行。
正常操作时，电源和对话 LED 应亮起绿色。
6. 执行初始配置
使用附带的控制台线将 PC 连接到交换机控制台端口。
配置 PC 的串行端口 : 115200 bps， 8 个字符，无奇偶校
验，一个停止位， 8 个数据位，无流程控制。
使用默认设置登录 CLI： 用户名 “admin” 和密码 “admin”。
注意： 有关交换机配置的详情，请参考 Web 管理指南和
CLI 参考指南。
7. 连接网线
对于 RJ-45 端口，连接 100-ohm Category 5、5e 或更好双
绞线。
对于 SFP/SFP+ 槽，先安装 SFP/SFP+ 收发器，再将光纤连
接到收发器端口。支持下列收发器：
◆
1000BASE-SX (ET4201-SX)
◆
1000BASE-LX (ET4201-LX)
◆
1000BASE-ZX (ET4201-ZX)
◆
1000BASE-LHX (ET4201-LHX)
◆
10GBASE-SR (ET5402-SR)
◆
10GBASE-LR (ET5402-LR)
◆
10GBASE-ER (ET5402-ER)
建立连接后，检查端口状态 LED，确保连接正常。
◆
开机 / 闪烁绿色 — 端口具有有效连接。闪烁表示网络
活动。
◆
开机 / 琥珀色 – 端口正在进行 PoE 供电。
