– 7 –

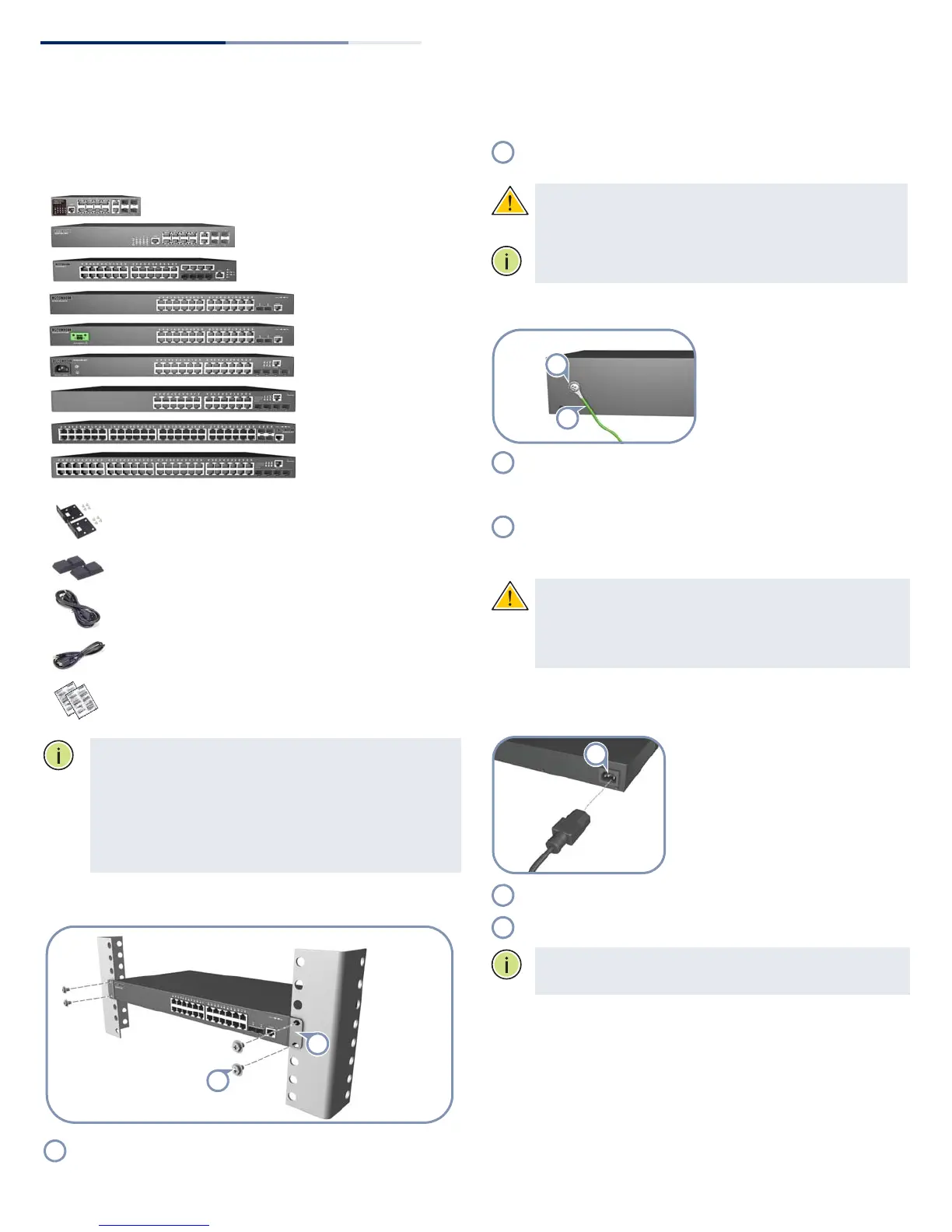

1. 拆開交換器包裝並檢查內容物
ECS4100-12T
ECS4100-12PH
ECS4100-28TC
ECS4100-26TX
ECS4100-26TX-ME
ECS4100-28T
ECS4100-28P
ECS4100-52T
ECS4100-52P
機架安裝套件包含 2 個擴充托架、8 個用於固定托
架與交換器的螺絲
4 個自黏腳墊
電源線 — 美規、歐規或英規
控制電纜 — RJ-45 轉 DB-9
文件 — 快速入門指南 （本文件）及 安全性與法規
資訊
注意 : ECS4100 系列交換器僅供室內使用。
注意 : 有關安全與法規資訊，請參閱交換器隨附的
《Safety and Regulatory Information - 安全與法規資訊》
文件。
注意 : 說明文件－包含安裝指南、Web 管理指南及 CLI
參考指南可從 www.edge-core.com 下載。
2. 安裝交換器
將擴充托架安裝於交換器上。
使用隨機櫃提供的螺絲和固定螺母，將交換器固定在機
櫃上。
警告 : 需要兩個人，將交換器裝到機櫃上。一人負責固
定交換器在機櫃上之位置，另一人負責用機櫃螺絲固
定。
注意 : 也可以使用附帶的橡膠腳墊安裝在桌面或架上。
3. 連接接地線
請確保對機架正確實施接地，並確保符合 ETSI ETS 300
253。請確認機架上的接地點的電氣導通狀態良好 （確
保沒有油漆或絕緣表面處理）。
將 18 號 AWG 最小接地線 ( 未隨附 ), 使用 3.5 mm 有墊
圈螺絲 , 連接至交換器背面面板上的接地點上。然後將接
地線的另一端連接至機架的接地。
警告 : 接地線在電源尚未切斷前請勿移除。
警告 : 設備必須安裝在受限訪問位置。 機箱上應有一個
單獨的保護接地端子，必須永久連接到地面，以充分地
接地底盤，並保護操作人員免受電氣危害。
4. 連接電源
a. 連接 AC 電源
將 AC 電源線插入背板 AC 電源孔。
連接電源 連接 AC 電源到交換器電源插孔。
注意 : 需跨國使用時，您可能需要更換 AC 電源線。 您
必須使用所在國家 / 地區核准之插座類型的線纜組。
快速入門指南
ECS4100 系列交換器
