– 8 –

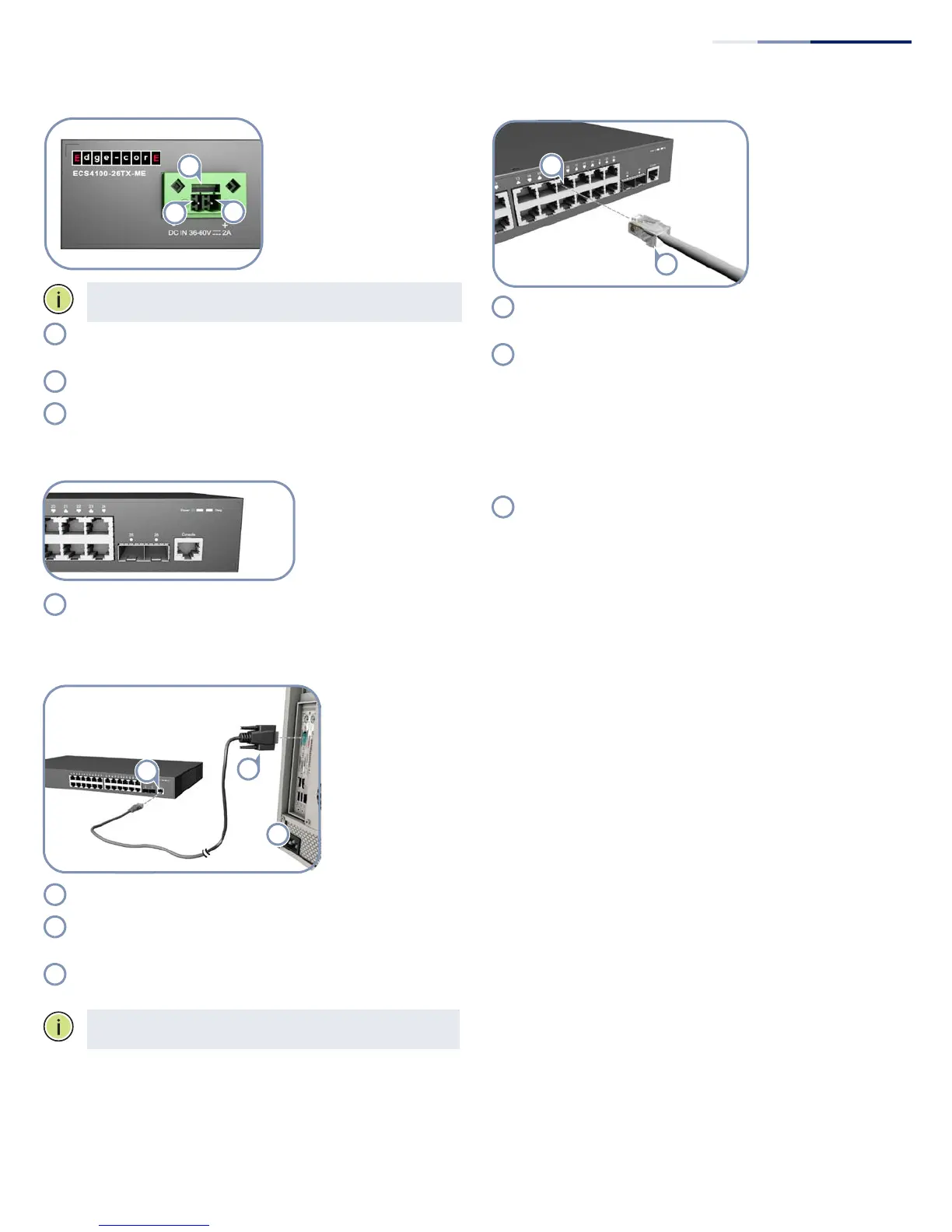

b. 連接 DC 電源至 ECS4100-26TX-ME
注意： 在連接 DC 電源至交換器前，務必接上接地線。
ECS4100-26TX-ME 使用外接 DC 電源 (36-60 VDC)，請
依照 DC 孔的正負極指示連接 DC 線。
將 36 V 直流電源線連接到直流插頭 “+” 針腳。
將接地 / 回流線連接到直接插頭 “-” 針腳。
5. 確認交換器運作
檢查 Diag LED，確認基本交換器運作。
正常運作時，診斷及電源 LED 應該同時亮起綠色。
6. 初始設定
將 RJ-45 線連接到 PC 與交換器
設定序列埠的如下：115200 bps、8 個字元、無同位檢
查、1 個停止位元、8 個資料位元且無流量控制。
您可使用預設設定 ( 使用者為 「admin」， 密 碼 為
「admin」 ) 登入命令列介面 (CLI)。
注意：有關更多初始化設定，請參考 CLI 指南。
7. 連接網路線
對於 RJ-45 連接埠，請使用 100-ohm Category 5、5e 以
上等 級的雙絞線。
對於 SFP/SFP+ 埠，先安裝 SFP/SFP+ 收發器，再將光
纖線連接至收發器連接埠，支持下列收發器 :
◆
1000BASE-SX (ET4201-SX)
◆
1000BASE-LX (ET4201-LX)
◆
1000BASE-ZX (ET4201-ZX)
◆
1000BASE-LHX (ET4201-LHX)
◆
10GBASE-SR (ET5402-SR)
◆
10GBASE-LR (ET5402-LR)
◆
10GBASE-ER (ET5402-ER)
完成連接線，檢查連接埠狀態 LED，確保連結有效。
◆
開機 / 閃爍綠燈 — 有效連接。燈號閃略表示網路正在
運作中。
◆
開機 / 琥珀色 – 端口正在進行 PoE 供電。
快速入門指南
