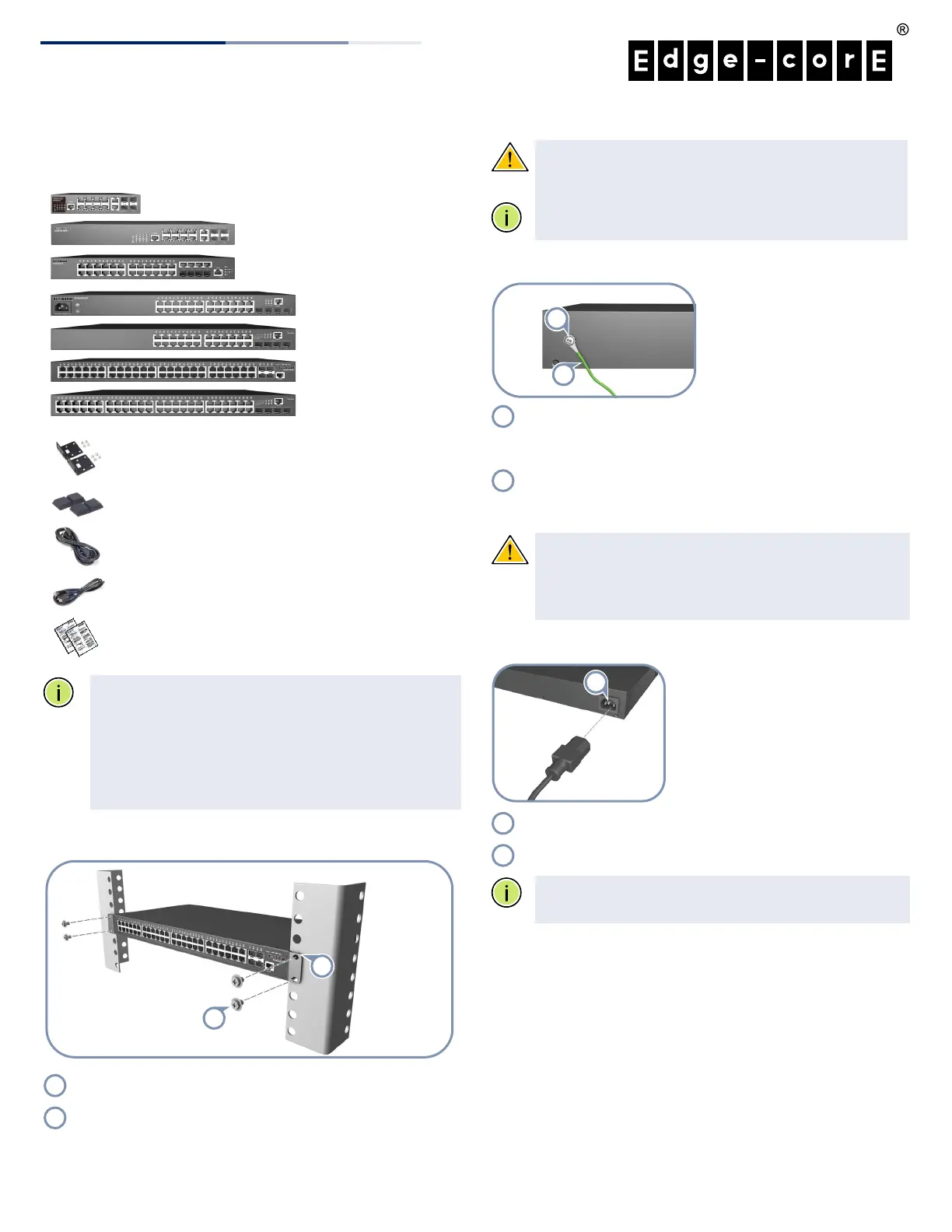

– 7 –
ECS4100-12T TIP
ECS4100-12PH TIP
ECS4100-28TC TIP
ECS4100-28T TIP
ECS4100-28P TIP
ECS4100-52T TIP
ECS4100-52P TIP
機架安裝套件包含 2 個擴充托架、8 個用於固定托
架與交換器的螺絲
4 個自黏腳墊
電源線 — 美規、歐規或英規
控制電纜 — RJ-45 轉 DB-9
文件 — 快速入門指南 （本文件）及 安全性與法規
資訊
注意：ECS4100 TIP 系列交換器僅供室內使用。
注意：有關安全與法規資訊，請參閱交換器隨附的
《Safety and Regulatory Information - 安全與法規資訊》
文件。
注意：說明文件－包含安裝指南、Web 管理指南及 CLI
參考指南可從 www.edge-core.com 下載。
將擴充托架安裝於交換器上。
使用隨機櫃提供的螺絲和固定螺母，將交換器固定在機
櫃上。
2
1
1
2
警告： 需要兩個人，將交換器裝到機櫃上。一人負責固
定交換器在機櫃上之位置，另一人負責用機櫃螺絲固
定。
注意：也可以使用附帶的橡膠腳墊安裝在桌面或架上。
請確保對機架正確實施接地，並確保符合 ETSI ETS 300
253。請確認機架上的接地點的電氣導通狀態良好 （確
保沒有油漆或絕緣表面處理）。
將 18 號 AWG 最小接地線 （未隨附），使用 3.5 mm 有墊
圈螺絲 , 連接至交換器背面面板上的接地點上。然後將接
地線的另一端連接至機架的接地。
警告：接地線在電源尚未切斷前請勿移除。
警告：設備必須安裝在受限訪問位置。 機箱上應有一個
單獨的保護接地端子，必須永久連接到地面，以充分地
接地底盤，並保護操作人員免受電氣危害。
將 AC 電源線插入背板 AC 電源孔。
連接電源 連接 AC 電源到交換器電源插孔。
注意：需跨國使用時，您可能需要更換 AC 電源線。 您必
須使用所在國家 / 地區核准之插座類型的線纜組。
1
2
1
2
1
1
2
快速入門指南
ECS4100 TIP系列交換器
ECS4100-12T TIP/ECS4100-12PH TIP/ECS4100-28TC TIP
ECS4100-28T TIP/ECS4100-28P TIP/ECS4100-52T TIP/ECS4100-52P TIP
