MERKMALE

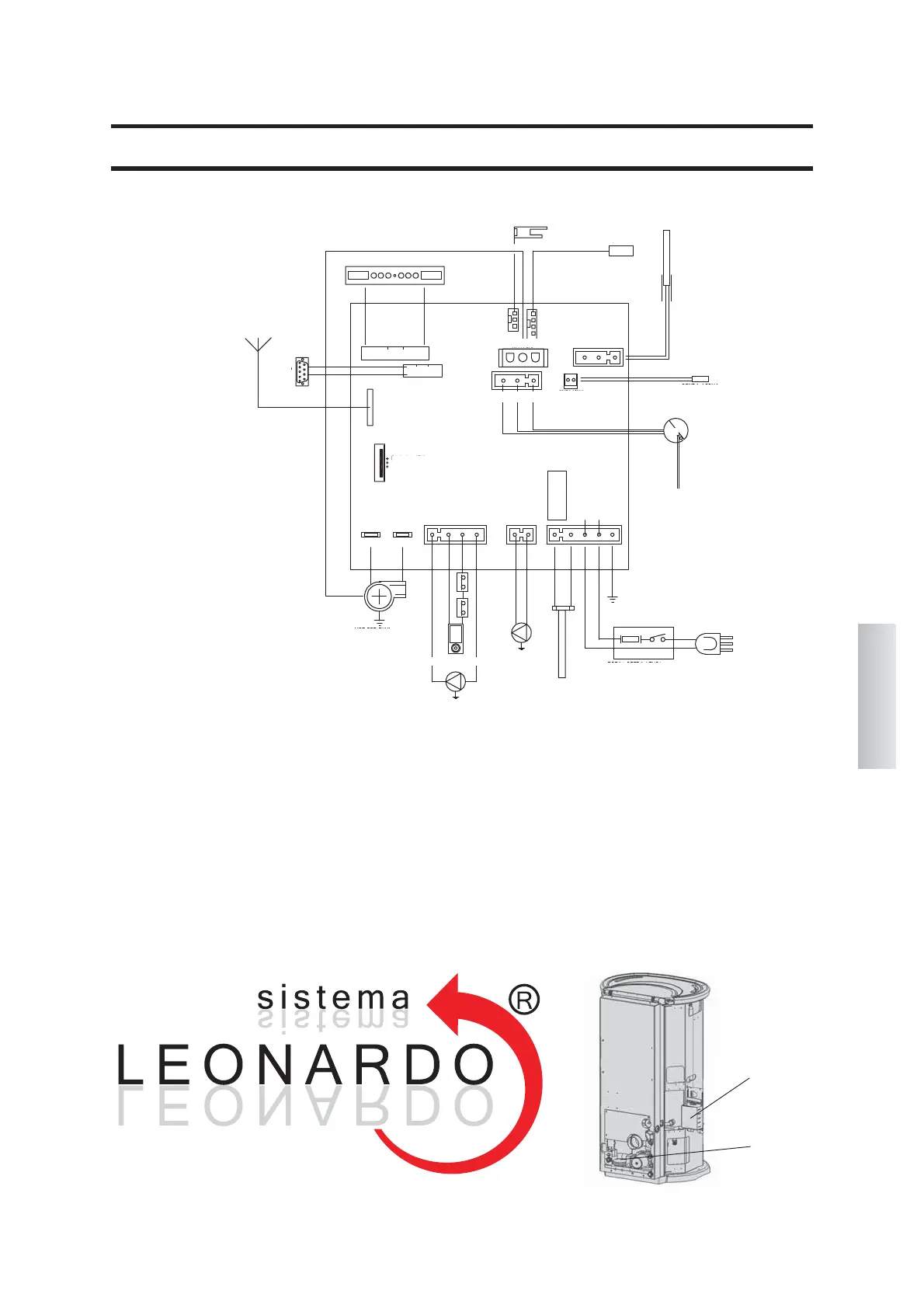

ELEKTRONISCHE SCHALTKARTE
Die Pellet-Heizöfen BASIC - ESPRIT - MAGIC - PRESTIGE sind mit dem SYSTEM LEONARDO® ausgestattet, das eine opti-
male Verbrennung ermöglicht.
LEONARDO® gewährleistet dank zweier Sensoren, die den Druckpegel in der Verbrennungskammer und die Rauchgastemperatur
messen, einen optimalen Betrieb. Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass
eventuelle Betriebsstörungen in Echtzeit behoben werden können.
Das System LEONARDO® bewirkt eine konstante Verbrennung, indem es automatisch den Ofenzug auf der Grundlage der Merkmale
des Abzugsrohrs (Kurven, Länge, Form, Durchmesser, usw.) und der Umgebungsbedingungen (Wind, Feuchtigkeit, Luftdruck,
Installation in großer Höhe, usw.) regelt. Es ist erforderlich, dass die Installationsvorschriften befolgt werden.
Das System LEONARDO® ist darüber hinaus in der Lage, den Pellet-Typ zu erkennen und dessen Beschickung automatisch zu regeln, um in
jedem Augenblick das Maß der erforderlichen Verbrennung zu gewährleisten (Holz-Pellet von einem Durchmesser von etwa 6 mm verwenden).
N° M2010A000084
Unterdruckmesser
elektronische
schaltkarte
+---
TM RM 90°C
CONSOLLE
TM 120°C
RS232
P1
P2
Sensor Ausfluss
Umwälzpumpe
Boiler
(auf Wunsch)
DEUTSCH
Funk-Sende-
/Empfangsteil tx/sx
(BASIC)
Antenne
(BASIC)
Bedientafel
RPM Umdrehungen Rauchgasgebläse
Sonde Wasservorlauf
Thermoelement
Rauchgastemp
Rauchabzugsmotor
Sicherung 2A
NETZ
230VWS
Sicherung 2A
Rückseitiger Stromanschluss
Zündungswiderstand
Umwälzpumpe Vorlauf
Förderschnecke
PUFFERBATTERIE
Thermoelement
Boiler-Sonde,
optional
Ablesepunkt
Anschluss
RS232
Unterdruckmesser
Unterdruckmesser
