La termostufa utilizza come combustibile il pellet, costituito da pic-
coli cilindretti di legno pressato, la cui combustione viene gestita
elettronicamente.
Il calore prodotto dalla combustione è trasmesso principalmente
all’acqua e in piccola parte, per irraggiamento, all’ambiente di
installazione. Il serbatoio del combustibile (A) è ubicato nella parte
posteriore della termostufa. Il riempimento del serbatoio avviene
attraverso il coperchio nella parte posteriore del top. Il combustibi-
le (pellet) viene prelevato dal serbatoio (A) e, tramite una coclea
(B) attivata da motoriduttore (C), arriva nel crogiolo di combustio-
ne (D). L'accensione del pellet avviene tramite aria scaldata da una
resistenza elettrica (E) e aspirata nel crogiolo da un estrattore fumi
(F).
L’aria per la combustione è prelevata nel locale (in cui deve esser-
ci una presa d’aria) dall’estrattore fumi (F). I fumi prodotti dalla
combustione, vengono estratti dal focolare tramite lo stesso estrat-
tore fumi (F), ed espulsi dal bocchettone (G) ubicato nella zona
bassa del retro della termostufa.
Le ceneri cadono sotto e a fianco del crogiolo dove è alloggiato un
cassetto cenere da cui periodicamente devono essere rimosse, aiu-
tandosi con aspirapolvere a freddo.
L’acqua calda prodotta dalla termostufa viene inviata tramite circo-
latore incorporato nella termostufa stessa, al circuito dell’impianto
di riscaldamento. La termostufa è progettata per funzionamento
con vaso di espansione chiuso e valvola di sicurezza sovrapressio-
ne entrambi incorporati. La quantità di combustibile, l’estrazione
fumi/alimentazione aria comburente, e l’attivazione del circolatore
sono regolate tramite scheda elettronica dotata di software con
sistema Leonardo® al fine di ottenere una combustione ottimale,
tale da garantire alti rendimenti. Sul top è installato il pannello
sinottico (H)(e sul fronte per Basic) che consente la gestione e la
visualizzazione di tutte le fasi di funzionamento. Le principali fasi
possono essere gestite anche attraverso radiocomando (Basic) e
telecomando (Esprit-Magic-Prestige). La termostufa è dotata sul
retro di una presa seriale per collegamento (con cavetto optional
cod. 640560) a dispositivi di accensione remota (quali combinato-
ri telefonici, cronotermostati ect.).
Modalità di funzionamento
(vedere per maggiori dettagli pag. 14)
Si imposta da pannello la temperatura dell’acqua che si richiede
nell’impianto (consigliata di media a 70°C) e la termostufa modu-
la manualmente o automaticamente la potenza per raggiungere tale
temperatura. Per piccoli impianti è possibile far attivare la funzio-
ne Eco (la termostufa si spegne e riaccende in funzione della tem-
peratura dell’acqua richiesta).
PRINCIPIO DI FUNZIONAMENTO
NOTA sul combustibile.
Le termostufe a pellet sono progettate e programmate per bruciare pellet di legno, di diametro 6 mm.
Il pellet è un combustibile che si presenta in forma di piccoli cilindri del diametro di 6 mm circa, ottenuti pressando segatura, legna
di scarto sminuzzata, pressati ad alti valori, senza uso di collanti o altri materiali estranei.
E’ commercializzato in sacchetti da 15 Kg.
Per NON compromettere il funzionamento della termostufa è indispensabile NON bruciarvi altro.
L'impiego di altri materiali (legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia.
EdilKamin ha progettato, testato e programmato le proprie termostufe perché garantiscano le migliori prestazioni con pellet delle
seguenti caratteristiche:
diametro: 6 millimetri;
lunghezza massima: 40 mm;
umidità massima: 8 %;
resa calorica: 4300 kcal/kg almeno
L'uso di pellet non idonei può provocare: diminuzione del rendimento; anomalie di funzionamento; blocchi per intasamento, spor-
cizia sul vetro, incombusti,…
Fare riferimento alla raccomandazione CTI reperibile sul sito www.cti2000.it
ITALIANO
ESPRIT-MAGIC-PRESTIGE
BASIC

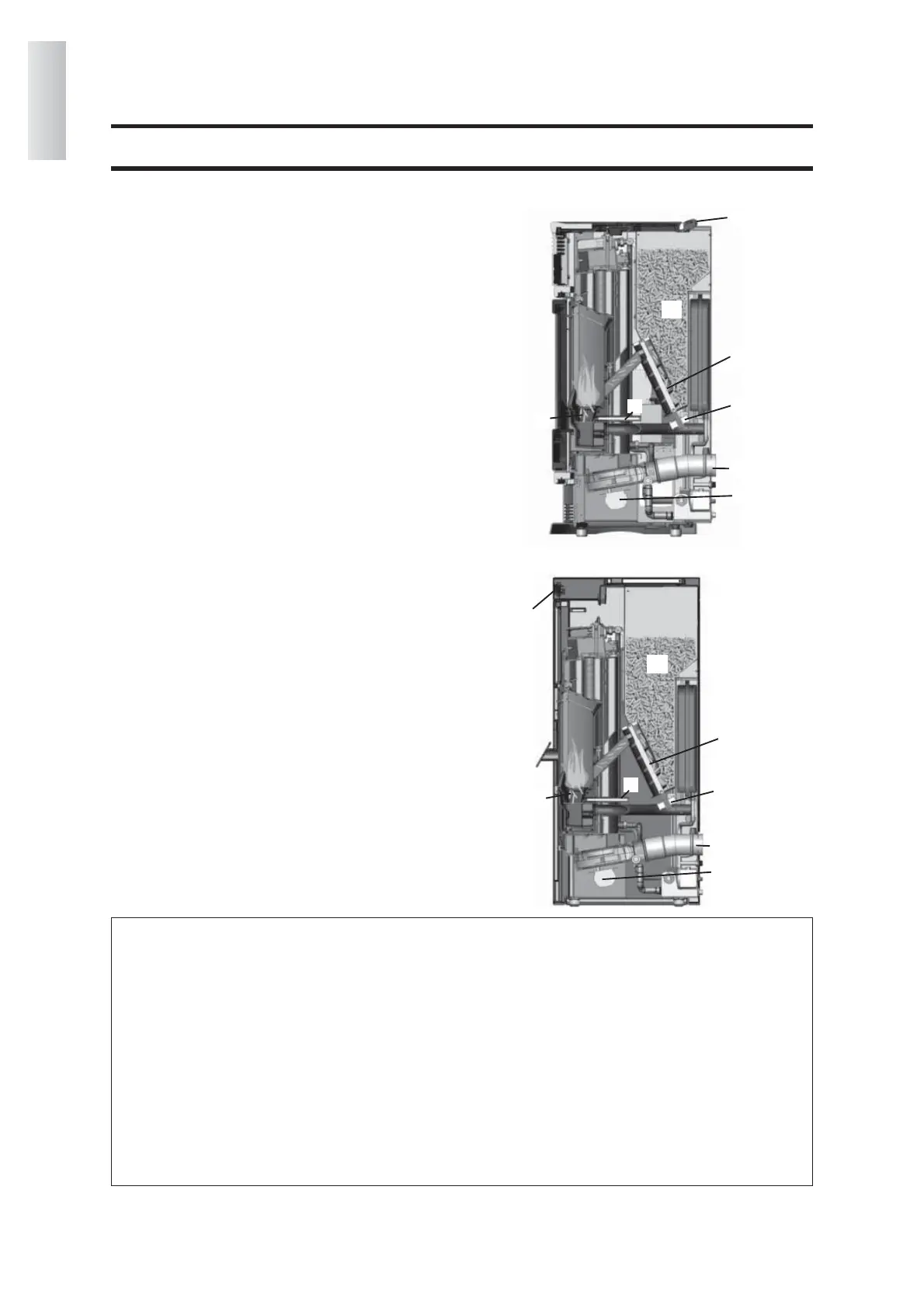

A
B
C
H
F
G
D
E
F
G
C
A
B
H
D
E
