105

DEUTSCH

WASSERANSCHLÜSSE

(Dem Händler vorbehalten)

Dien Heizöfen haben ein Fassungsvermögen von 28 l Wasser. Diese bedeutende Menge Wasser verleiht dem Betrieb des Heizofens eine

ausgezeichnete Regelmäßigkeit und leidet wenig unter den wechselnden Anforderungen der Verbraucher. Dies führt zu einer sehr glei-

chmäßigen Verbrennung mit hohem Wirkungsgrad.

DER HEIZOFEN DARF NIEMALS OHNE WASSER IN DER ANLAGE UND BEI EINEM DRUCK VON < 1 BAR BETRIEBEN WERDEN.

EIN MÖGLICHER BETRIEB „IN TROCKENZUSTAND“ WÜRDE IHN UNWIDERRUFLICH BESCHÄDIGEN.

Der Wasseranschluss muss seitens Fachpersonal ausgeführt werden, das eine Entsprechungserklärung gemäß der Ministerverordnung

37, vormals Ges. 46/90, abgeben kann. Es ist jedoch unerlässlich, sich auf die geltenden Gesetze in den einzelnen Ländern zu beziehen.

Praktischer HINWEIS

1) Für den Anschluss des Vorlaufs, des Rücklaufs und der Abflüsse geeignete Lösungen vorsehen, um etwaige zukünftige

Ortsveränderungen des Ofens zu erleichtern.

2) Für einen besseren Betrieb ist der Hauptkreis (in dem sich der Wärmeerzeuger befindet) vom Nebenkreis (Verbraucher) zu trennen. Zum

Beispiel mittels eines Platten-Wärmetauschers, der den Energieaustausch in der Form von Wärme ermöglicht, ohne das Wasser zu vermischen.

Wasseraufbereitung

Den Zusatz von Frostschutz-, Kesselsteinverhütungs- und Rostschutzmitteln vorsehen. Sollte das Füll- und Nachfüllwasser eine Härte

von mehr als 35°fH aufweisen, einen Wasserenthärter verwenden. Sich für Tipps auf die Norm UNI 8065-1989 (Wasseraufbereitung

in Haushalts-Heizungsanlagen) beziehen.

Hinweis zur Temperatur des Rücklaufwassers

Es ist ein geeignetes System vorzusehen, das eine Temperatur des Rücklaufwassers von mindestens 45°C gewährleistet.

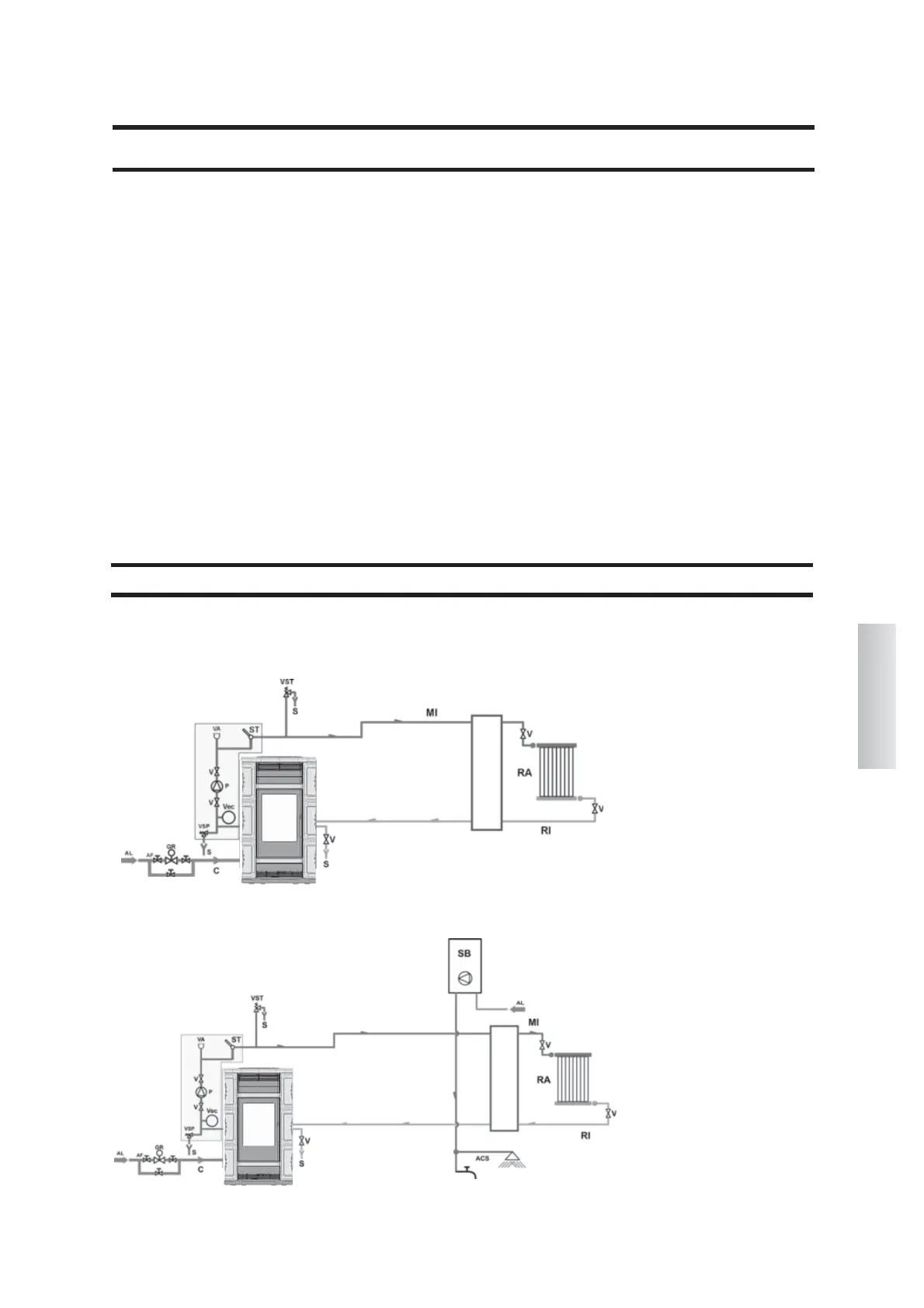

Anlage als einzige Wärmequelle.

Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner.

Anlage für Heizung in Verbindung mit Boiler.

Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner.

LEGENDE

ACS:Sanitärheißwasser

AF: Kaltwasser

AL: Wasserzuflussleitung

C: Füllen/Nachfüllen

GR: Druckminderer

MI: Anlagenvorlauf

P: Umwälzpumpe

RA: Heizkörper

RI: Anlagenrücklauf

S: Abfluss

SB: Boiler

ST: Temperatursonde

TS: Heizofen

V: Kugelventil

VA : Automatisches Entlüftungsventil

Vec: Geschlossenes Ausdehnungsgefäß

VSP: Sicherheits-Druckventil

VST: Überhitzungsschutzventil
