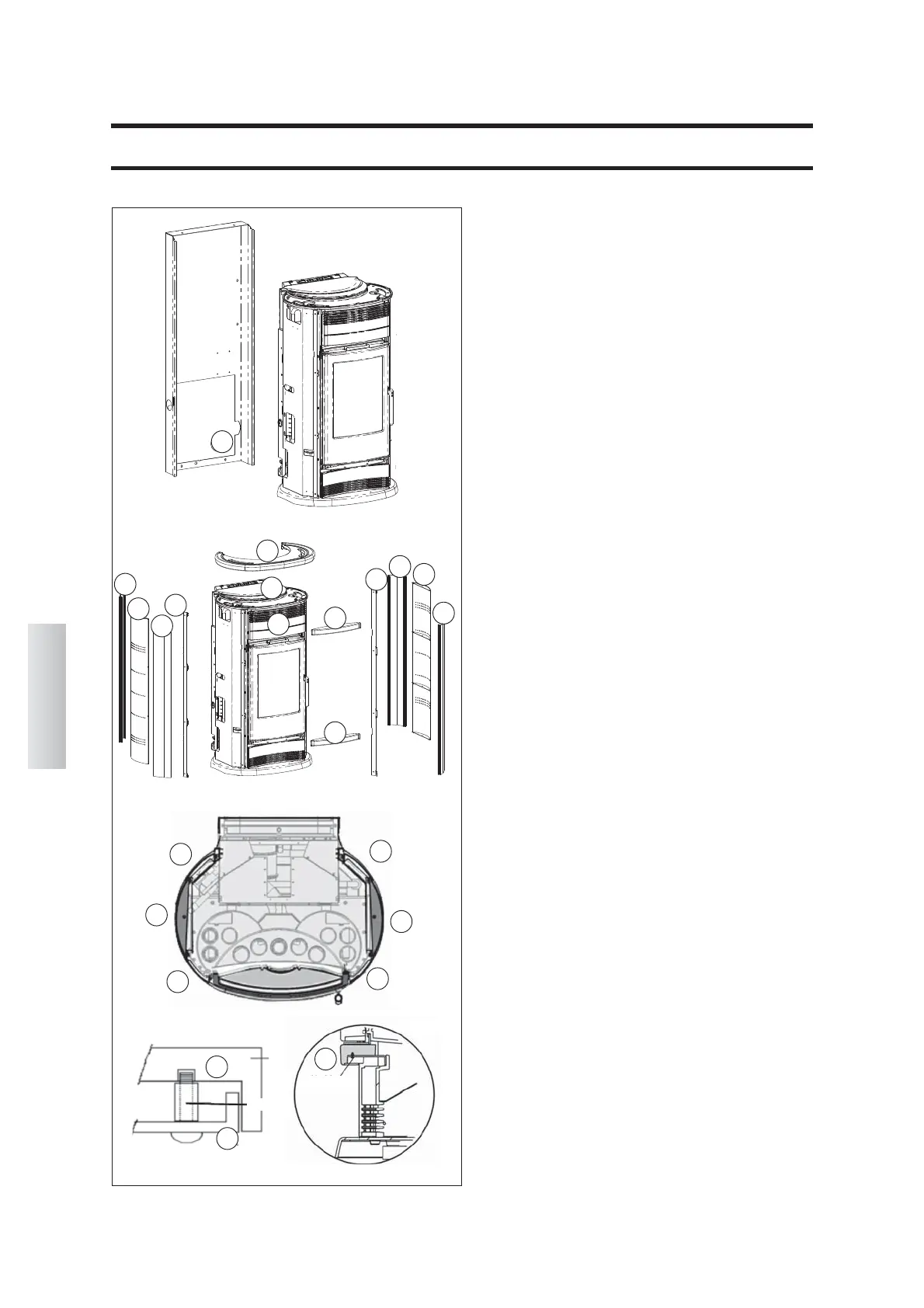

MONTAGE DER VERKLEIDUNG
MAGIC
MITGELIEFERTE KLEINTEILE:
2 Schrauben M6 x 25
2 Schrauben M6 x 12
4 Silikon-Abstandshalter für die Aufsatzplatte aus Keramik
8 flache Unterlegscheiben mit Durchmesser 6
2 Buchsen
Der Heizofen wird mit den bereits montierten
Seitenwänden aus Blech ausgeliefert, während die obe-
ren und unteren Keramikblenden (72) und der Aufsatz
(73) wie folgt anzubringen sind:
MONTAGE DER OBEREN VORDEREN BLENDE
Das obere Gitter aus Gusseisen (19) nach oben herau-
sziehen.
Die obere vordere Blende (72) in die Metall-
Blendenhalterung über der Tür einsetzen.
Die Blende mit den mitgelieferten 2 Schrauben M6x25
(mittels eines Inbusschlüssels) und 2 St.
Unterlegscheiben befestigen (zuvor ist die Tür zu öff-
nen).
HINWEIS:
Für einen ordnungsgemäße Einbau der oberen vorderen
Blende (72) muss zwischen dieser und der Metall-
Blendenhalterung (14) die mitgelieferte Buchse einge-
setzt werden, wie im Detail "Z" angegeben.
MONTAGE DER UNTEREN VORDEREN BLENDE
Die Blende (72) platzieren und sie mit den mitgelieferten
2 Schrauben M6x12 (mithilfe eines Inbusschlüssels) und
2 St. Unterlegscheiben M6, wie im Detail "X" angege-
ben, befestigen.
MONTAGE DES KERAMIKAUFSATZES (73)
• Die 4 Abstandshalter für Keramik in die 4 entsprechen-
den freien Öffnungen des Gusseisenaufsatzes stecken
• Den Keramikaufsatz (73) auflegen, um die ordnungsge-
mäße Auflage zu überprüfen
• Falls erforderlich, zwischen dem Abstandshalter aus
Silikon und dem Gusseisenaufsatz eine Unterlegscheibe
legen.
HINWEIS:
Für den Fall, dass die Seitenwände aus Blech abgenom-
men werden müssen, wie folgt vorgehen:
Den Aufsatz aus Keramik (73) abnehmen, die Rückwand
(27), die beiden Profile (29) und den Gusseisenaufsatz
mitsamt der Platte (139) entfernen.
Nun können die Seitenwände (85) und die 4
Aluminiumstreben (86-88) nach oben herausgezogen
werden.
