NEDERLANDS

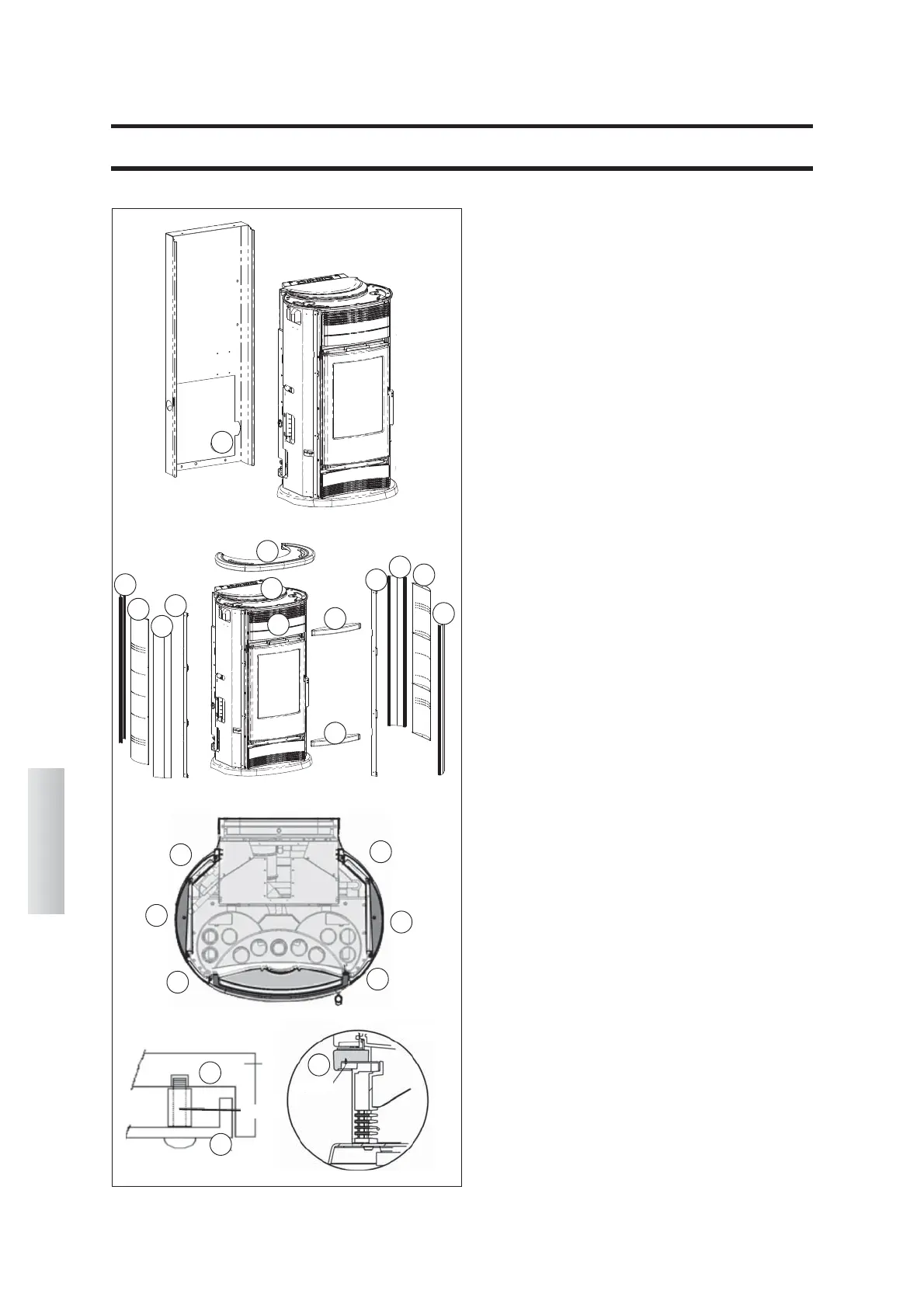

MONTAGE BEKLEDING
MAGIC
BIJGESLOTEN MATERIAAL:
2 schroeven M6x25
2 schroeven M6x12
4 verbindingsstukken in silicone voor de bovenste kera-
mische elementen
8 ringen M6
2 moffen
Op het moment van de levering zijn de metalen zijpane-
len al gemonteerd. De bovenste en onderste keramieken
voorelementen (72) en de top (73) moeten als volgt
gemonteerd worden:
MONTAGE VAN HET BOVENSTE VOORELEMENT
Schuif het bovenste gietijzeren rooster (19) naar boven.
Laat het bovenste voorelement (72) tegen de metalen
steun van het voorelement boven het deurtje steunen en
haak het eraan vast.
Bevestig het voorelement met de 2 schroeven M6x25
(met behulp van een inbussleutel) en 2 bijgesloten ringen
M6 (open het deurtje alvorens u deze handeling ver-
richt).
OPMERKING:
Breng voor een correcte montage tussen het bovenste
voorelement (72) en het metalen voorelement (14) de bij-
gesloten mof aan, zie het detail "Z".
MONTAGE VAN HET ONDERSTE VOORELEMENT
Plaats het voorelement (72) en zet het vast met 2 M6x12
schroeven (met behulp van een inbussleutel) en 2 bijge-
sloten M6 ringen, zie het detail "X".
DE KERAMIEKEN TOP (73) MONTEREN.
• breng de 4 afstandsblokjes voor keramiek aan in de 4
open openingen in de gietijzeren top
• breng de gietijzeren top (73) aan om de juiste plaatsing
te controleren
• breng, indien noodzakelijk, tussen het siliconen afstan-
dsblokje en de gietijzeren top een ring aan.
OPMERKING:
Voer de volgende procedure uit als u de metalen zijpane-
len moet demonteren:
Verwijder de keramieken top (73) en demonteer het
achterpaneel (27), de twee profielen (29) en de gietijze-
ren top met plaat (139).
Nu kunt u de zijpanelen (85) en de 4 aluminium stijlen
(86-88) naar boven schuiven.
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
27
139
19
86
88
86
85
85
73
29
29
72
72
86
85
85
86
88
86
86
72
72
14
PART. X
PART. Z
moffen
2 Visses
Visses
