FRANÇAIS
MONTAGE REVÊTEMENT
MAGIC
PETITES PIÈCES FOURNIES:
2 vis M6x25
2 vis M6x12
4 entretoises en silicone pour céramique haut
8 rondelles M6
2 douilles

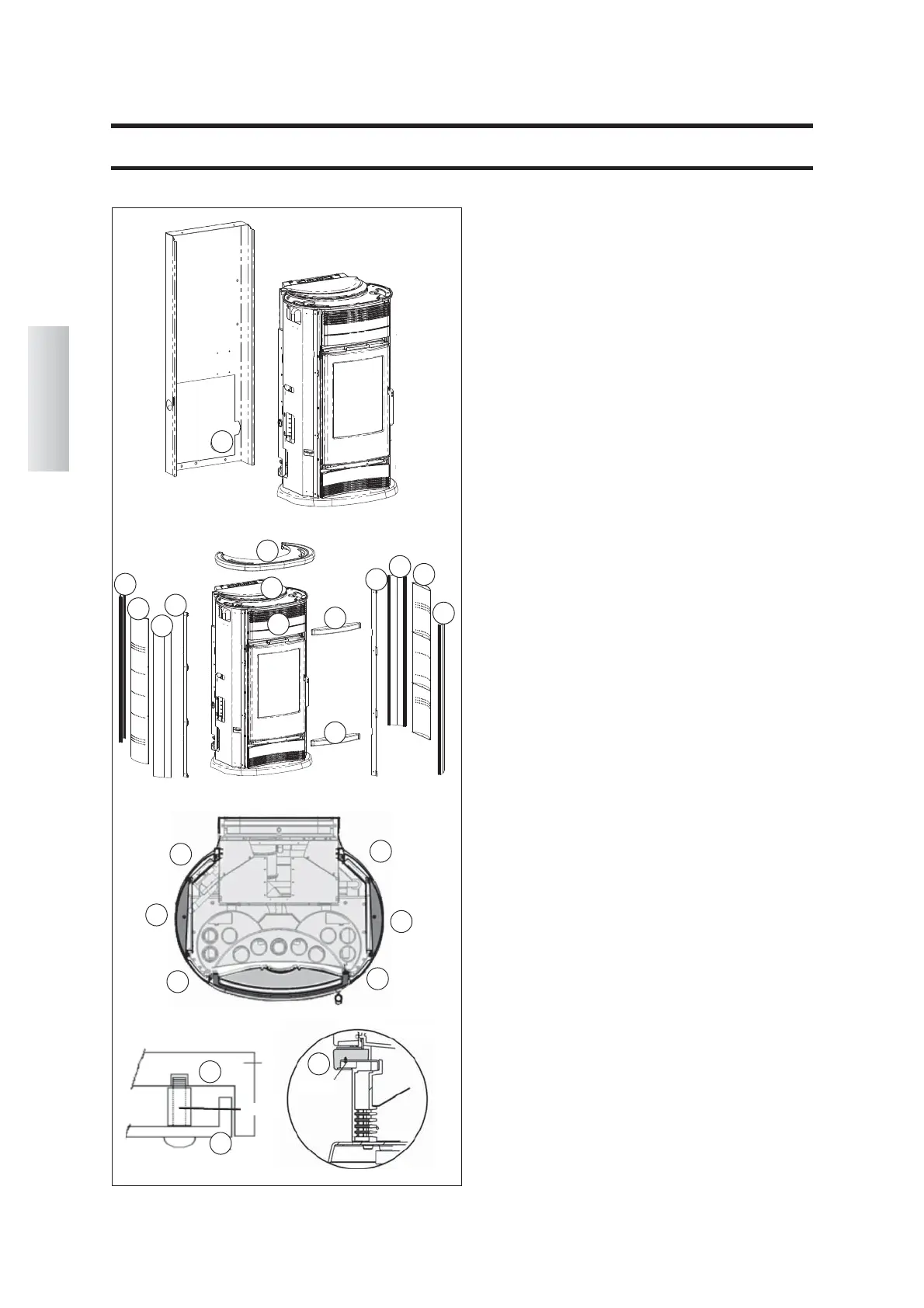

Le thermopoêle est livré avec les cotés latéraux en métal
déjà montés, alors que les façades en céramique supé-
rieure et inférieure (72) et le top (73) doivent être monté-
es en procédant de la manière suivante:
MONTAGE DE LA FACADE SUPERIEURE ANTE-
RIEURE
Retirer vers le haut la grille supérieure en fonte (19).
Encastrer la façade supérieure antérieure (72) en appui
sur le support de la façade métallique située au-dessus
du petit volet.
Fixer la façade avec les 2 vis M6x25 (en utilisant une clé
à six pans) et n° 2 rondelles M6 fournies (avant d'effec-
tuer cette opération il faut ouvrir le petit volet).
NOTE:
Pour monter correctement la façade antérieure supérieure
(72) il faut interposer entre celle-ci et la façade métallique
(14) la douille fournie, comme indiqué dans le détail "Z".
MONTAGE DE LA FACADE INFERIEURE ANTE-
RIEURE
Placer la façade (72) et la fixer avec les 2 vis M6x12 (en
utilisant une clé à six pans) et n° 2 rondelles M6 four-
nies, comme indiqué dans le détail "X".
MONTAGE DU TOP EN CERAMIQUE (73).
• introduire les 4 entretoises en céramique dans les 4 trous
libres respectifs du top en fonte.
• poser le top en céramique (73) pour vérifier qu'il se pose
correctement.
• là où c'est nécessaire, appliquer une rondelle entre l'en-
tretoise en silicone et le top en fonte.
NOTE:
S'il est nécessaire de démonter les cotés en métal, procé-
der de la manière suivante:
Enlever le top en céramique (73), démonter le panneau
postérieur (27), les deux profils (29) et le top en fonte
avec sa plaque (139).
A présent, on peut retirer vers le haut les cotés (85) et les
4 montants (86-88) en aluminium.
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
27
139
19
86
88
86
85
85
73
29
29
72
72
86
85
85
86
88
86
86
72
72
14
PART. X
PART. Z
douilles
2 Visses
Visses
