79
ESPAÑOL
Termostato de seguridad
cóclea situado en proximidad del depósito de pellet, interrumpe la alimentación eléctrica al motorreductor si la temperatura detectada
es demasiado alta.
Válvula de exceso de presión
cuando se alcanza la presión de la placa hace descargar el agua contenida en el sistema con la consiguiente necesidad de reintegració
ATENCIÓN: recuerde efectuar la conexión con red de alcantarillado.
Manómetro
colocado en el lado izquierdo (Esprit-Magic-Prestige) y debajo de la tapa anterior de chapa (Basic), permite leer la presión del agua
en la termoestufa. Con la termoestufa en funcionamiento la presión aconsejada es de 1/1,5 bar. (ver pág 86).
EN CASO DE BLOQUEO LA TERMOESTUFA SEÑALA EL MOTIVO EN LA PANTALLA Y MEMORIZA EL BLOQUEO EFECTUADO.
Resistencia
provoca el inicio de la combustión del pellet. Permanece encendida hasta que la temperatura de los humos no aumenta 15° C con
respecto a la precedente al encendido.
Extractor de humos
"empuja" los humos en el tubo de humos y solicita por depresión aire de combustión.
Motorreductor
activan las cócleas permitiendo transportar el pellet del depósito al crisol.
Bomba (circulador)
"empuja" el agua hacia la instalación de calefacción.
Vaso de expansión cerrado
"absorbe" las variaciones de volumen del agua contenida en la termoestufa, por efecto del calentamiento.
¡Es necesario que un termotécnico valore la necesidad de integrar el vaso existente con otro según el contenido total de agua del siste-
ma!
Pequeña válvula de respiradero
colocado en la parte alta, permite "evacuar" aire eventualmente presente durante la carga del agua dentro de la termoestufa.
Grifo de descarga
colocado dentro de la termoestufa en la parte baja; se abrirá si es necesario vaciar el agua contenida en la misma.
DISPOSITIVOS DE SEGURIDAD Y ALERTA

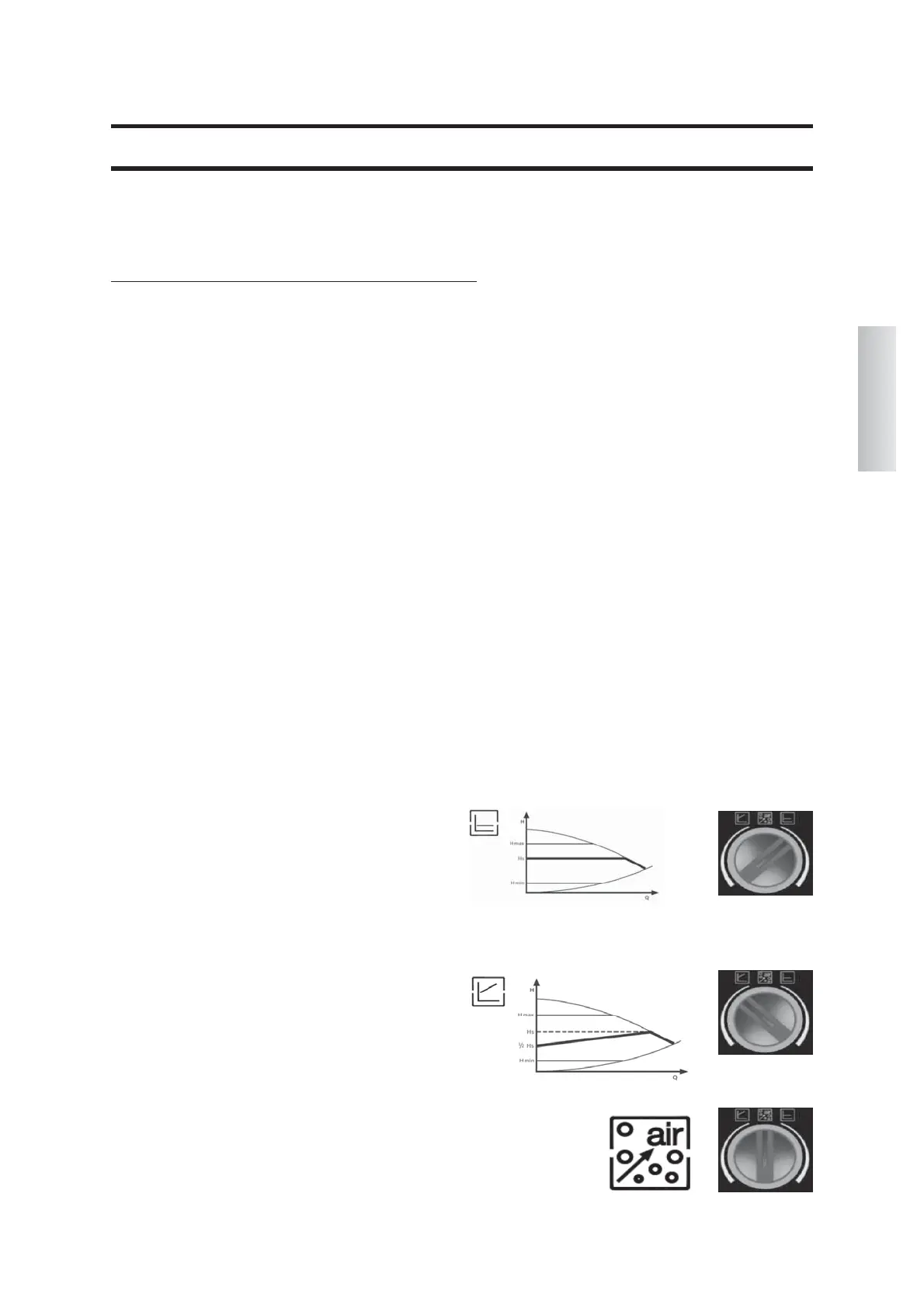

EL CIRCULADOR ELECTRÓNICO (sólo para la versión BASIC)
La caldera BASIC está dotada de un circulador con motor electrónico de nueva
generación.
Control electrónico de las prestaciones:
a) Modalidad de control Δp – c
En esta modalidad, el controlador electrónico mantiene la
presión diferencial generada por la bomba constante al valor
de Hs programado.
b) Modalidad de control Δp – v
En esta modalidad, el controlador electrónico cambia la presión
diferencial entre el valor programado Hs y 1/2 Hs.
La presión diferencial cambia con la tasa de flujo volumétrica.
c) Proceso de purga
Este procedimiento permite evacuar el aire presente en el circuito hidráulico.
Después de haber seleccionado manualmente la modalidad “AIR”, la bomba en
automático, durante 10 minutos, irá al máximo y al mínimo de la velocidad alter-
nativamente. Acabado este proceso, el circulador quedará a la velocidad programa-
da. Es entonces posible seleccionar la modalidad deseada de funcionamiento.
presión diferencial
tasa de flujo volumétrica
presión diferencial
tasa de flujo volumétrica
