EdilKamin BASIC User Manual

85
ESPAÑOL
MONTAJE REVESTIMIENTO
PRESTIGE
ACCESORIOS VARIOS SUMINISTRADOS:
2 tornillos M6x25
2 tornillos M6x12
4 distanciadores de silicona para la cerámica de la parte superior
8 arandelas M6
2 casquillos

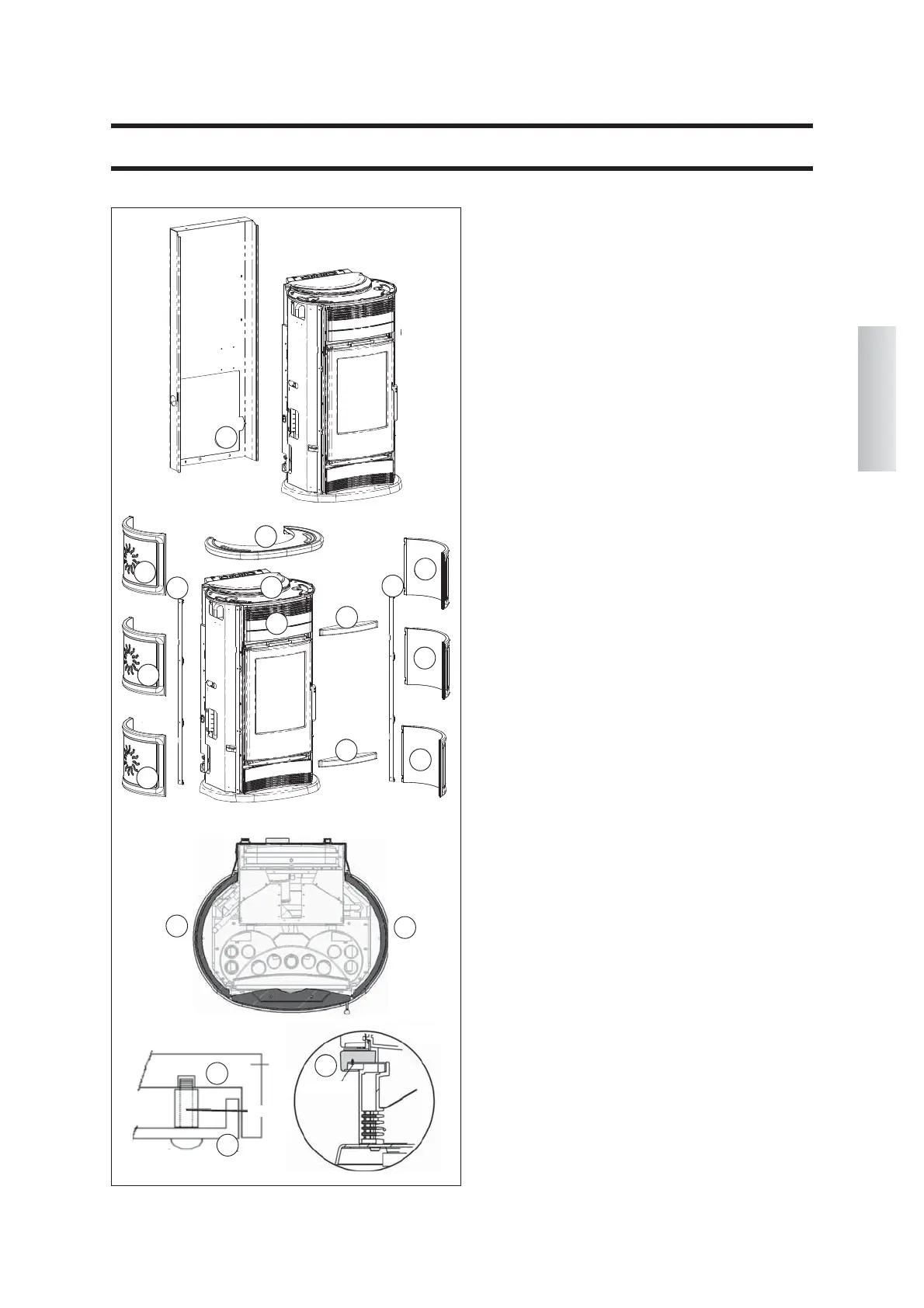

MONTAJE DE LAS PLACAS LATERALES
Desmontar el panel posterior (27) y los dos perfiles (29)
introducir las placas (70) en ambos lados. Las placas al
estar realizadas en colada, pueden ser ligeramente dife-
rentes en altura la una de la otra. Para proveer a la posible
variación de altura, es posible interponer los distanciado-
res de silicona sin perjudicar la estética de la estufa.
Volver a montar los perfiles (29) y el panel posterior (27).
MONTAJE DE LA PARTE FRONTAL SUPERIOR
ANTERIOR
Extraer hacia arriba la rejilla superior de fundición (19) y
encajar la parte superior anterior (72) apoyándola al
soporte frontal metálico colocado arriba de la puerta
pequeña.
Fijar la parte frontal con los 2 tornillos M6x25 (utilizando
llave Allen) y 2 arandelas M6 suministradas (antes de
efectuar dicha operación es necesario abrir la puerta
pequeña).
NOTA:
Para un correcto funcionamiento de la parte frontal ante-
rior superior (72) es necesario interponer entre esta y la
parte frontal (14) el casquillo que se su ministra, como se
indica en la figura "Z".
MONTAJE DE LA PARTE FRONTAL INFERIOR
ANTERIOR
Posicionar la parte frontal inferior anterior (72) y fijarla con
los 2 tornillos M6x12 (utilizando una llave Allen) y 2 aran-
delas M6 suministradas, como se indica en la figura "X".
MONTAJE DE LA TAPA DE CERÁMICA (73).
• introducir los 4 distanciadores para cerámica en los
respectivos 4 orificios libres de la tapa de fundición
• apoyar la tapa de cerámica (73) para verificar el apoyo
correcto.
• donde sea necesario colocar entre el distanciador de sili-
cona y la tapa de fundición una arandela.
NOTA:
• el esmalte rojo con cristalina, aplicado en la
mayólica, sutiliza de manera uniforme (grietas) en toda la
superficie. No se trata de un defecto, sino que es una
característica del esmalte aplicado sobre la mayólica
denominada "craclè".
• Las piezas de cerámica, (mayólica) se pegan y esmaltan
manualmente y pueden presentar pequeñas imperfeccio-
nes que no perjudican la calidad (pequeños hundimientos
o porosidades del esmalte).
70
70
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
72
72
29
70
70
70
132
132
132
29
70
70
70
132
132
132
73
72
72
73
29
85
86
88
86
29
85
86
111
36
37
115
114
113
86
86
112
112
130
131
115
114
113
86
88
ESPRIT
PRESTIGE
MAGIC
27
26
25
27
26
25
27
26
25
34
34
131
130
37
36
27
139
19
73
29
29
72
72
70
70
70
70
70
70
72
72
14
PART. X
PART. Z
casquillo
2 Tornillos
Tornillo
