EdilKamin BASIC - Page 99

99
DEUTSCH

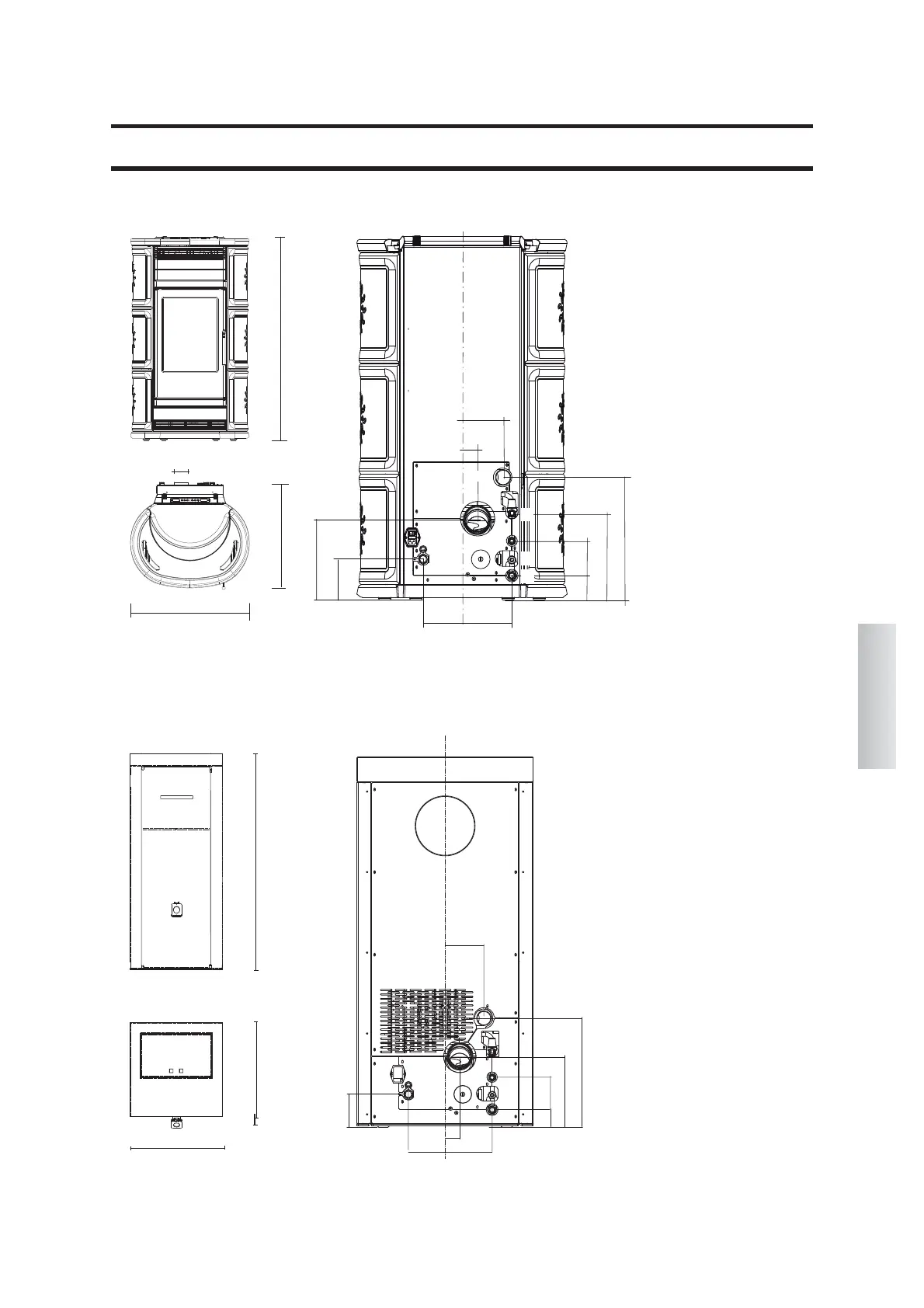

ABMESSUNGEN
ESPRIT - MAGIC - PRESTIGE
BASIC
A = Einlass Verbrennungsluft Ø 5 cm
B = Sicherheitsventil ½ MF
C = Wasser-Nachfüllung ½ M
D = Wasser-Abflusshahn
E = Anlagen-Rücklauf ¾ M
F = Anlagen-Vorlauf ¾ M
G = Rauchablass Ø 8 cm
H = Thermostat-Rückstellungsstaste
60
56
126
8
60
115
68
Ø 8
26
G
13
11
39
13
16
12,5
F
H
A
B
C
D
E
27,5
8
5
A = Einlass Verbrennungsluft Ø 5 cm
B = Sicherheitsventil ½ MF
C = Wasser-Nachfüllung ½ M
D = Wasser-Abflusshahn
E = Anlagen-Rücklauf ¾ M
F = Anlagen-Vorlauf ¾ M
G = Rauchablass Ø 8 cm
H = Thermostat-Rückstellungsstaste
G
E
D
F
H
A
B
C
11,5
11
37
13
16
12,5
24,5
6
5
