Montage revêtement en céramiques

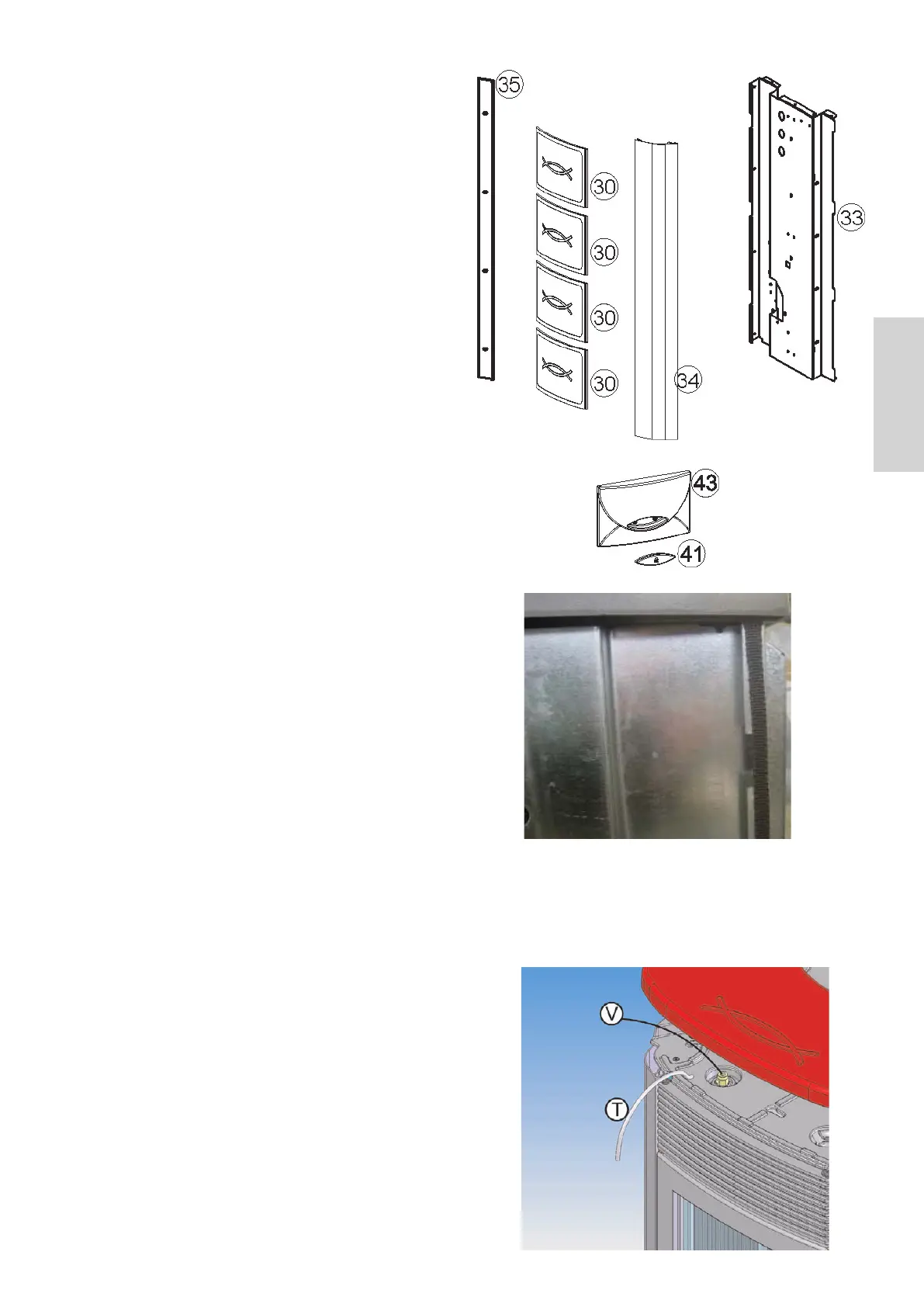

Parties du revêtement
Liste des parties constituant le revêtement
• 8 carreaux latéraux (30)
• Carreaux du haut (29)
• Tablette en céramique (41)
• prol en aluminium de xation compris (35)
• n° 2 prols en aluminium (34)
NOTE: les numéros reprennent ceux de l’éclaté où se trouvent
les codes.
Montage du revêtement
SANS RETIRER LE HAUT, après avoir correctement installé
le poêle, suivre la marche ci-dessous.
Céramiques latérales.
Pour le montage des carreaux en céramique sur les cotés du
poêle, procéder comme suit :
- Dévisser les vis de xation des prols arrière de blocage des
carreaux dx et sx (part n° 35).
- Placer le joint 10x2 (cod. 425810) de 870 mm de longueur sur
le prol latéral arrière du coté zingué dx et sx (g.1)
- Placer les carreaux en céramique
- Replacer les prols arrière de blocage des carreaux et xer
avec les vis.
Carreaux de céramique du haut
Les deux éléments (29) du haut sont seulement appuyés dans
les rainures prévues.
Tablette en céramique (41)
Ouvrir la porte du poêle. Desserrer les deux vis du panneau.
UTILISER DE LA SILICONE pour xer la tablette à insérer
dans les rainures.
Montage revêtement en acier
(détail n° 123 liste codes page 113).
Le poêle est livré avec les cotés déjà montés, pour les démonter
dévisser par l’arrière les n°8 vis qui xent les deux panneaux
latéraux et les enlever des prols en aluminium (part n° 34).
Attention:
Lors du premier allumage effectuer l’opération de nettoyage
air/eau par la soupape (V) placée sous le carreau du haut.
Introduire le tube (T) fourni dans le bec de la soupape
d’échappement et ouvrir la soupape avec un tournevis
jusqu’à la sortie complète de l’air.
g. 1
