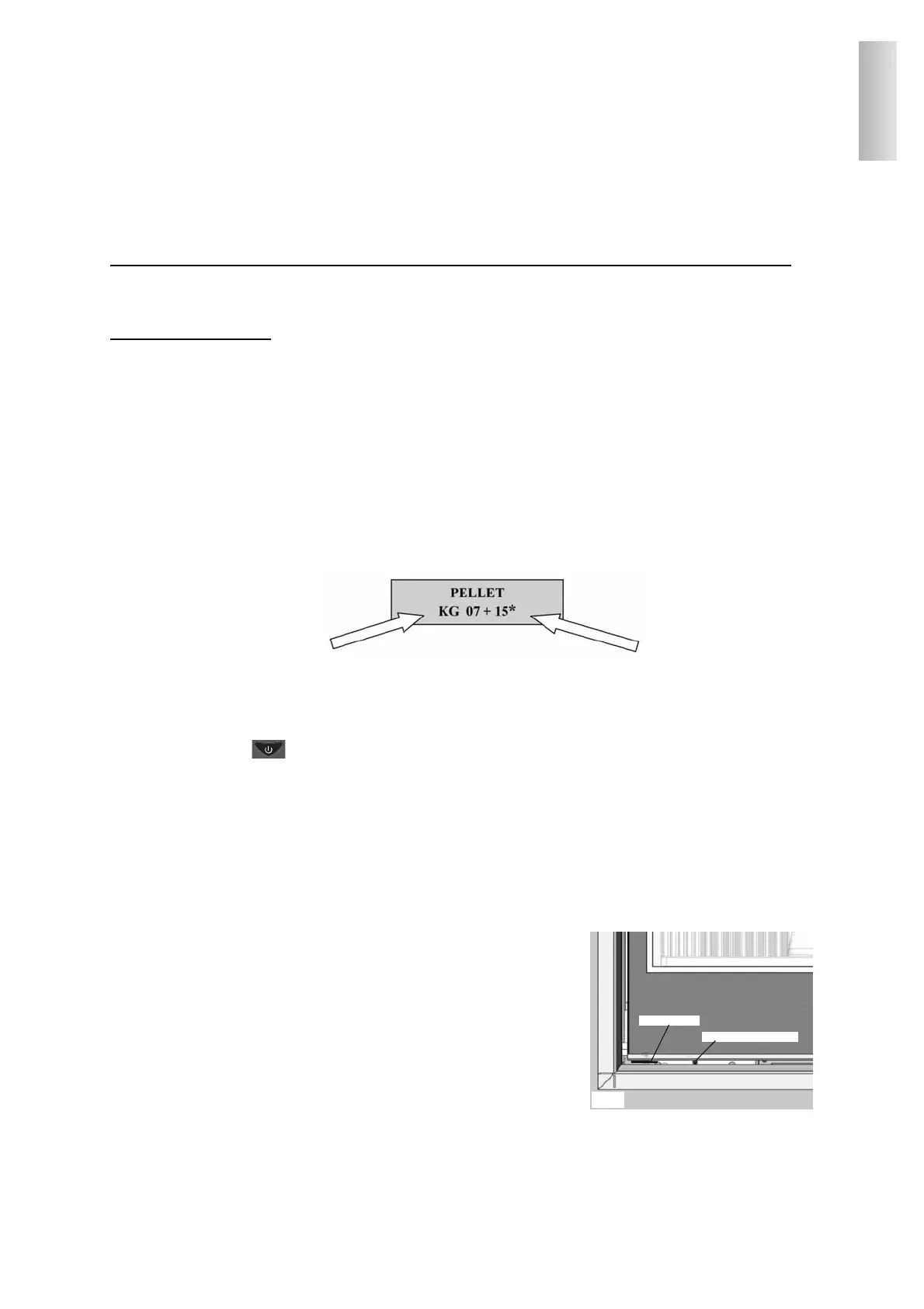

13
SEGNALAZIONE RISERVA
L’inserto PELLINSERT è dotato di funzione elettronica per il rilevamento del quantitativo di pellet residuo nel serbatoio.
Il sistema di rilevamento, integrato all’interno della scheda elettronica permette di monitorare in qualsiasi momento
quante ore e Kg mancano all’esaurimento pellet .
È importante per il corretto funzionamento del sistema che durante la prima accessione (a cura del CAT) venga esegui-
to il seguente procedimento.
Accensione/Collaudo a cura del Centro Assistenza Tecnica autorizzato Edilkamin (CAT)
La messa in servizio deve essere eseguita come prescritto dalla norma UNI 10683 punto 3.21
Detta norma indica le operazioni di controllo da eseguire sul posto, finalizzate ad accertare il corretto funzionamento del sistema.
Sistema riserva pellet
Prima di attivare il sistema, è necessario caricare nel serbatoio un sacchetto di pellet e utilizzare il PELLINSERT fino ad
esaurimento del combustibile caricato.
Ciò al fine di ottenere un breve rodaggio del sistema.
Dopo di che è possibile riempire completamente il serbatoio e quindi mettere in funzione il PELLINSERT .
Durante il funzionamento, nel momento in cui sarà possibile caricare un intero sacchetto da 15 Kg di pellet, apparirà a
display, lampeggiando ad intermittenza, la scritta “RISERVA”.
A questo punto dopo aver versato un sacchetto di pellet, è necessario inserire in memoria l’avvenuto carico dei 15 Kg.
A tal fine procedere come segue:
1. premere il tasto "M" (per circa 3-4 secondi) fino alla comparsa della scritta “OROLOGIO”.
2. premere il tasto “
+” fino alla comparsa della scritta “RISERVA”.
3. premere il tasto "M" per la comparsa della seguente videata,
quindi con il tasto “
+” portare la cifra (*) al valore pari ai Kg di pellet caricati (15 kg nel caso sopra ipotizzato).
4. premere il tasto "M" per confermare
5. premere il tasto per uscire.
A seguito dell’effettuazione dell’operazione di cui sopra il sistema dopo il consumo di 15 Kg farà nuovamente apparire
lampeggiando ad intermittenza la scritta “RISERVA”.
Dopo di che dovrà essere ripetuta l’operazione procedendo dal punto 1 al punto 5.
PULSANTE DI EMERGENZA
Nel caso in cui il radiocomando fosse guasto, è possibile accedere alle funzioni di base tramite un pulsante di emergenza
rosso, posizionato sotto il portello esterno, sulla sinistra (vedi fig.7).
Tramite un cacciavite, premere il pulsante una o più volte per attivare la funzione desiderata:
1. A PELLINSERT SPENTA
premendo il pulsante rosso per 2" si accende.
2. A PELLINSERT ACCESA
premendo il pulsante rosso per 2" si spegne.
3. A PELLINSERT ACCESA
modalità manuale, premendo il pulsante rosso si passa da P1 sino a P3.
4. A PELLINSERT ACCESA
modalità automatica, premendo il pulsante rosso si passa da 5°C a 30°C.
ANTENNA RADIO
Pellinsert dialoga con il comando remoto tramite onde radio. Il segnale radio è ricevuto dal radiocomando tramite una pic-
cola antenna posta sotto il portello esterno (vedi fig.7). Nel caso in cui il segnale inviato del radiocomando fosse troppo
debole per la distanza del comando o per altro, è possibile estrarre l’antenna dalla sua sede facendola ruotare su se stessa.
Kg residui nel serbatoio
Kg caricati
fig. 7
pulsante di emergenza
antenna radio
ITALIANO
