PRINCIPIO DI FUNZIONAMENTO
PELLINSERT 54 è un inserto che utilizza come combusti-
bile il pellet, la cui combustione è gestita elettronicamente.

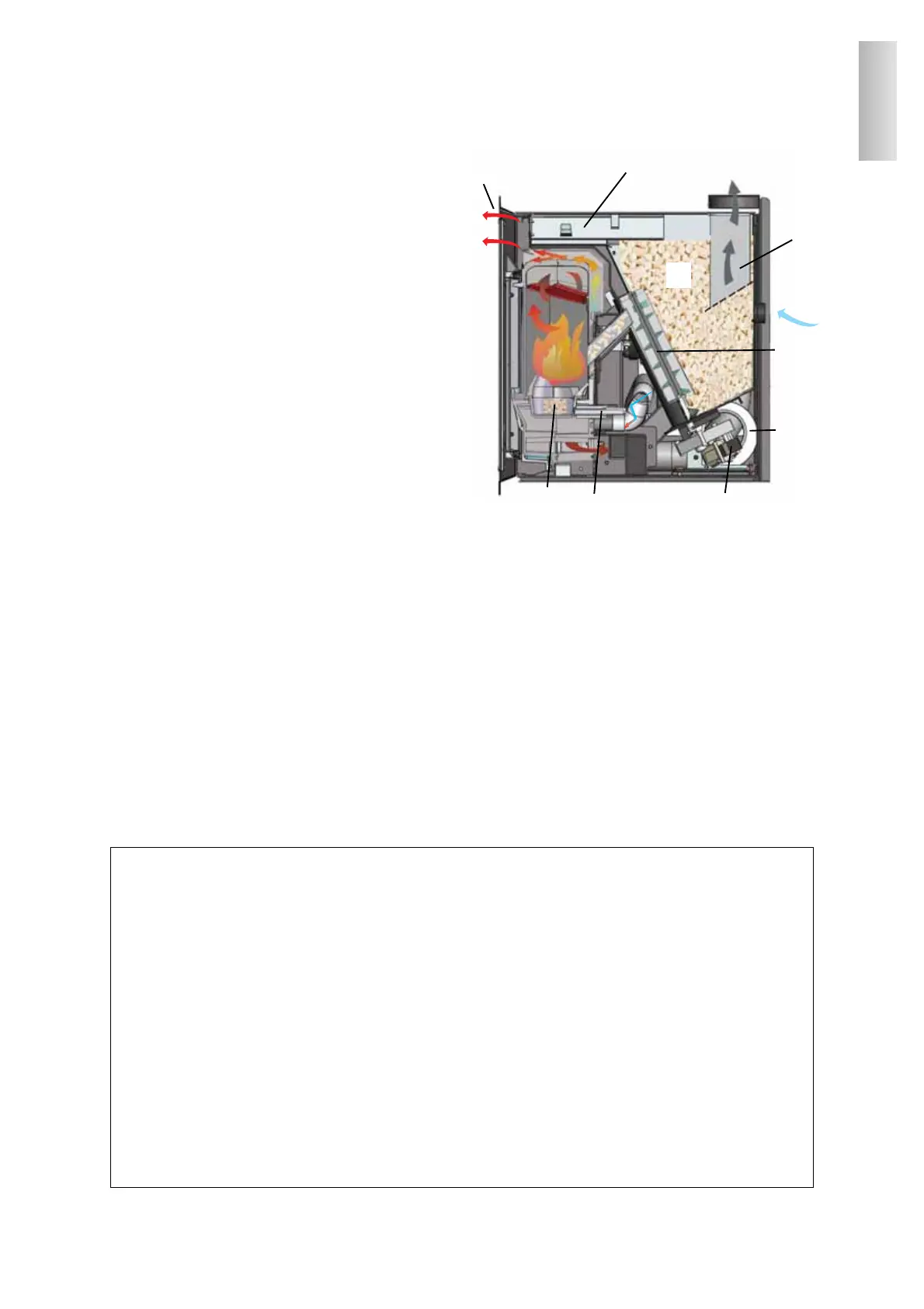

Il combustibile (pellet) viene prelevato dal serbatoio di stoc-
caggio (A) e, tramite una coclea (B) attivata da motoridutto-
re (C), viene trasportato nel crogiolo di combustione (D).
L'accensione del pellet avviene tramite aria calda prodotta
da una resistenza elettrica (E) e aspirata nel crogiolo trami-
te un ventilatore centrifugo.
I fumi prodotti dalla combustione, vengono estratti dal
focolare tramite lo stesso ventilatore centrifugo, ed espulsi
dal bocchettone (F) ubicato nella zona alta dell’inserto.
Tramite i ventilatori (G) viene fatta transitare aria nell’in-
tercapedine sul retro del focolare, dove si riscalda per poi
uscire in ambiente frontalmente dalle feritoie (H).
Il serbatoio del combustibile (A) è ubicato nella parte
posteriore dell’inserto.
Il riempimento del serbatoio avviene attraverso un cassetto
scorrevole (I), posto nella parte frontale sopra il focolare.
Il focolare è realizzato con una struttura interna completa-
mente in ghisa, frontalmente chiusa da due antine sovrap-
poste.
- un’antina esterna in vetro ceramico
(per l’apertura utilizzare l’apposito guanto termico).
- un’antina interna a contatto con il fuoco
(per l’apertura utilizzare l’apposita mano fredda in dota-
zione).
La quantità di combustibile, l’estrazione fumi e alimenta-
zione aria comburente, sono regolate tramite scheda elet-
tronica al fine di ottenere una combustione ad alto rendi-
mento.
Tutte le operazioni per la gestione del funzionamento pos-
sono essere gestite tramite radiocomando in dotazione.
In caso di rottura o smarrimento del radiocomando, l’ac-
censione e spegnimento potrà avvenire tramite un pulsante
di emergenza posto all’interno dell’inserto (vedi pag.13).
NOTA sul combustibile.
PELLINSERT 54 è progettata e programmata per bruciare pellet di legno di diametro 6 mm circa. Il pellet è un combusti-
bile che si presenta in forma di piccoli cilindri del diametro di 6 mm circa, ottenuti pressando segatura, senza uso di col-
lanti o altri materiali estranei. E’ commercializzato in sacchetti da 15 Kg.
Per NON compromettere il funzionamento dell’inserto è indispensabile NON bruciarvi altro. L'impiego di altri materiali
(legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia.
EdilKamin ha progettato, testato e programmato i propri prodotti perché garantiscano le migliori prestazioni con pellet delle
seguenti caratteristiche:
- diametro : 6 millimetri
- lunghezza massima : 40 mm
- umidità massima : 8 %
- resa calorica : 4300 kcal/kg almeno
L'uso di pellet con diverse caratteristiche implica la necessità di una specifica taratura dell’inserto, analoga a quella che fa
il CAT (centro assistenza tecnica) in 1° accensione.
L'uso di pellet non idonei può provocare:
diminuzione del rendimento; anomalie di funzionamento; blocchi per intasamento; sporcizia del vetro; incombusti,ect.
Una semplice analisi del pellet può essere condotta visivamente.
Buono: liscio, lunghezza regolare, poco polveroso.
Scadente: con spaccature orizzontali e verticali, molto polveroso, lunghezza molto variabile e con presenza di corpi estranei
.
3
ITALIANO
F
A
I
H
D
E
C
G
B
