CARATTERISTICHE ELETTRICHE
Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita media 120 W
Potenza assorbita in
accensione
400 W
Frequenza radiocomando
(di serie)
onderadio 2,4 GHz
Protezione su scheda
elettronica
*
Fusibile 2A, 250 Vac
5x20
DISPOSITIVI di SICUREZZA
• TERMOCOPPIA:
posta sullo scarico fumi ne rileva la temperatura.
In funzione dei parametri impostati controlla le fasi
di accensione, lavoro e spegnimento.
• SENSORE FLUSSO ARIA:
posto nel canale d'aspirazione, interviene quando il
flusso dell'aria comburente non è corretto, con conse-
guenti problemi di depressione nel circuito fumi.
• TERMOSTATO DI SICUREZZA (150 °C):
Interviene nel caso in cui la temperatura all'interno
della stufa è troppo elevata.
Blocca il caricamento del pellet provocando lo
spegnimento della stufa.
DISPOSITIVI di RILEVAMENTO
• SONDA RILEVAMENTO TEMP. AMBIENTE:
posta su radiocomando, in alternativa può essere
collegata alla scheda elettronica posta all’interno
dell’inserto.
BATTERIA TAMPONE
Sulla scheda elettronica è presente una batteria tam-
pone (tipo CR 2032 da 3 Volt). Il suo malfunziona-
mento (non considerabile difetto di prodotto, ma
normale usura) viene indicato con scritte “Error rtc-
rd”. Per maggiori riferimenti all’occorenza, contta-
tare il CAT che ha effettuato la 1° accensione.
CARICAMENTO DEL PELLET
Un comodo cassetto frontale consente di caricare il
pellet in tutta comodità senza dover sfilare il focola-
re dalla sua sede e quindi in assoluta sicurezza, in
ottemperanza alle norme EN 14785.
4
CARATTERISTICHE TERMOTECNICHE
Capacità serbatoio 15 kg
Rendimento 89,1 %
Potenza utile max 8 kW
Autonomia min/max 6,5 /17 ore
Consumo combustibile (min/max) 0,7 / 1,8 kg/h
Volume riscaldabile *
190 m³
Peso (compreso di imballo) 176 kg
Diametro condotto fumi (maschio) 80 mm
Diametro condotto presa aria (maschio) 40 mm
G
L
H
M
N
SENSORE
FLUSSO
TERMOCOPIA
RS485/AUX
AUX
RPM FUMI
RS485 SERVICE
IN T° J
SENSORE
RISERVA
(optional)
SONDA
Temperatura
ambiente
(optional)
F
R
SOS
ANTENNA
D
A
B
C
M ESP FUMI
RES ACCENSIONE
FUSE 2A
E
VENTILAZIONE
di DESTRA
RETE 230Vac
50 Hz +/-10%
F
TM 150 °C
VENTILAZIONE
di SINISTRA
M COCLEA
lithium
+
CR2032
+-
ITALIANO
PORTA AUX/RS485
(collegamento tramite cavo per porta seriale optional cod. 621240)
Si tratta di un contatto pulito, privo di potenziale, utile per il
collegamento di un combinatore telefonico o altri dispositivi di
controllo in assenza di cavo optional.
FUSIBILE
* sulla presa con interruttore posta
sul retro della stufa, sono inseriti due
fusibili, di cui uno funzionale e l'al-
tro di scorta.
*
*

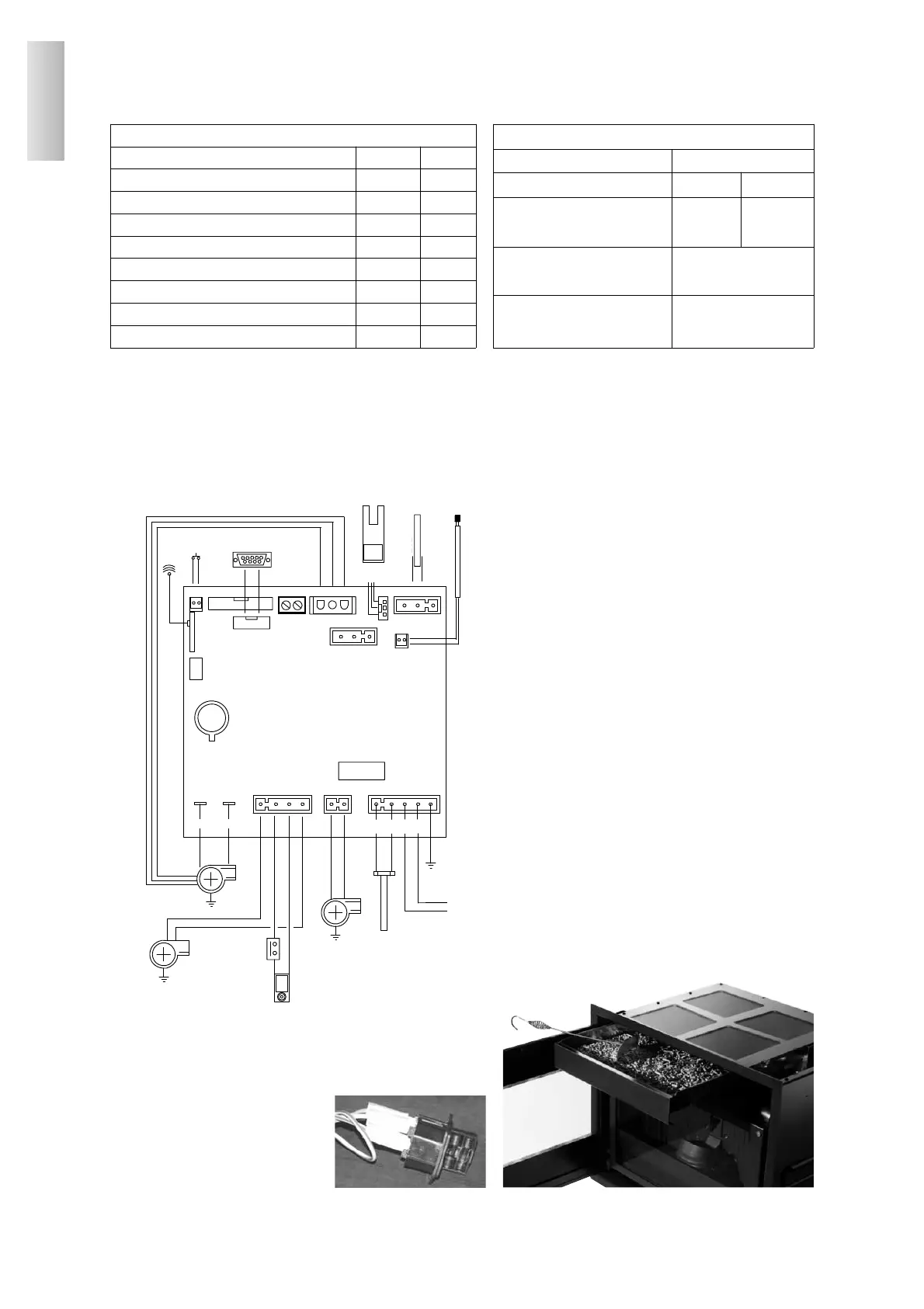

SCHEMA ELETTRICO
*Il volume riscaldabile è calcolato considerando l'utilizzo di pellet con p.c.i. di
almeno 4300 Kcal/Kg e un isolamento della casa come da L 10/91 e successive
modifiche e una richiesta di calore di 35 Kcal/m³ ora.
N.B.
1) tenere in considerazione che apparecchiature esterne possono provocare
disturbi.
2) attenzione: parti in tensione di rete, manutenzioni e/o verifiche devono essere
fatte da personale qualificato.
