salida humos
A
A

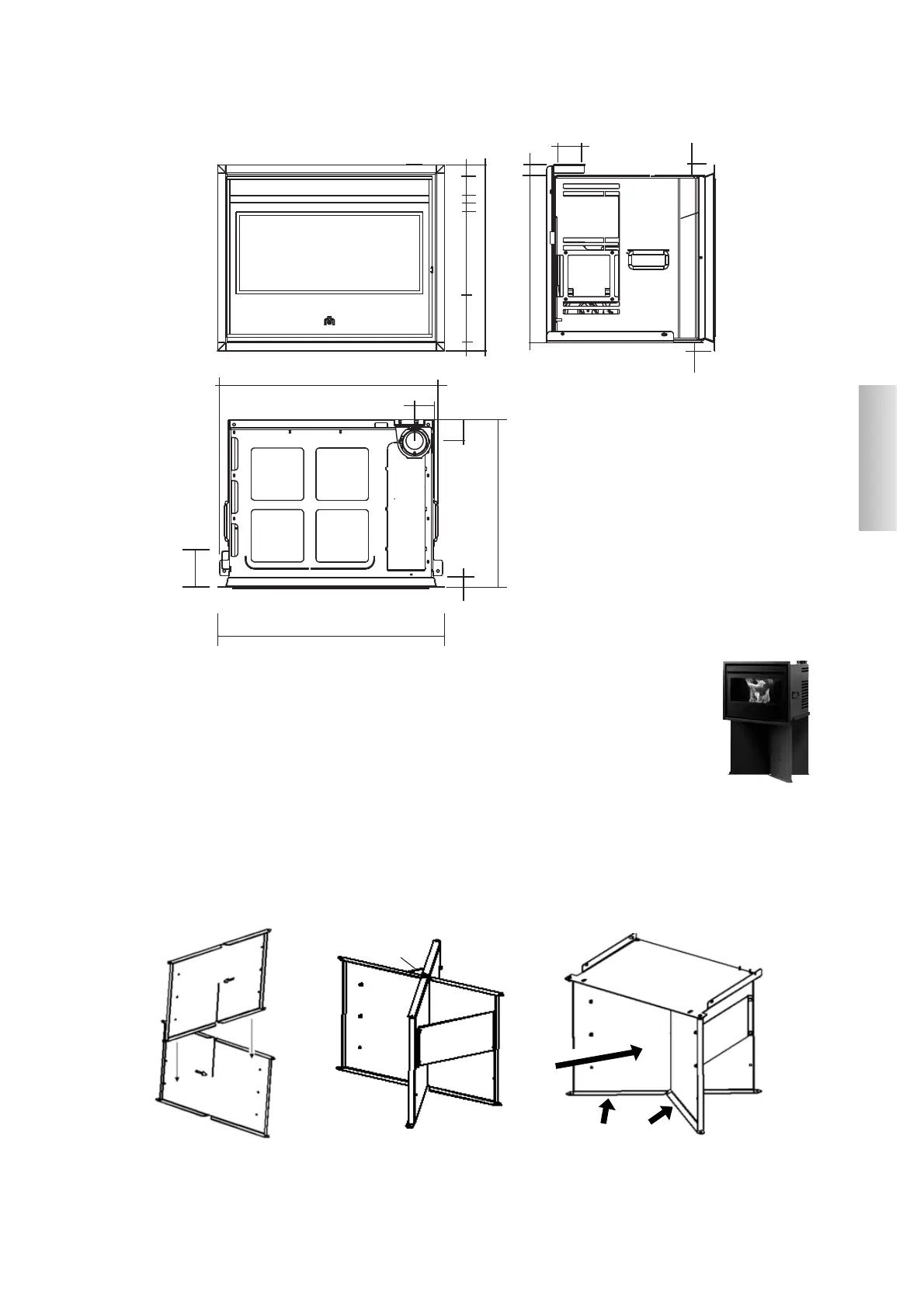

DIMENSIONES TOTALES
Nota: para un correcto montaje, colocar las paredes de modo que las flechas que se encuentran incisas sobre las
mismas no sean visibles sobre el lado frontal, pero que se encuentren ambas en la parte posterior.
Además, los pliegues de las paredes deberán girarse hacia el frente del soporte.
Lado frontal
Pliegues hacia el frente
INSTRUCCIONES DE MONTAJE SOPORTE OPCIONAL
(no utilice en caso de introducción en una chimenea existente)
1) Ensamblar las dos partes verticales (ambidiestras) según la figura n° 1.
La flecha indica el lado de detrás hacia el frente.
2) Montar en las paredes verticales las dos aletas de refuerzo (A) fijándolas con los pernos suministrados.
3) Colocar la placa de apoyo de la PELLINSERT 54 (suministrada) en las paredes ensambladas como indica el punto 1
y bloquearla rígidamente con los 4 pernos suministrados (fig. n° 2).
4) Es OBLIGATORIO fijar el soporte al suelo con los 4 tacos suministrados (fig. n° 3).
El incumplimiento de los descrito anteriormente, puede provocar el vuelco de PELLINSERT 54 provocando graves
daños al usuario. SOLO después de la fijación en el suelo es posible poner PELLINSERT 54 encima del soporte.
