CARACTERÍSTICAS ELÉCTRICAS
Alimentación 230Vac +/- 10% 50 Hz
Potencia media absorbida 120 W
Potencia absorbida en el
encendido
400 W
Frecuencia mando a distancia
(de serie)
ondas radioeléctricas
2,4 GHz
Protección en ficha
electrónica
*
Fusible 2A, 250 Vac
5x20
DISPOSITIVOS de SEGURIDAD
• TERMOPAR:
situada en la descarga de humos detecta la temperatura.
Según los parámetros programados controla las
fases de encendido, trabajo y apagado.
• SENSOR FLUJO DE AIRE:
colocado en el canal de aspiración, interviene cuando el
flujo del aire comburente no es correcto, con consiguien-
tes problemas de depresión en el circuito de humos.
• TERMOSTATO DE SEGURIDAD (150 °C):
Interviene si la temperatura es demasiado elevada
dentro de la estufa. Bloquea al carga del pellet
provocando el apagado de la estufa.
DISPOSITIVOS de DETECCIÓN
• SONDA DE DETECCIÓN TEMP. AMBIENTE:
colocada en el mando a distancia, como alternativa
puede conectarse a la ficha electrónica colocada
dentro del insertable.
BATERÍA COMPENSADORA
En la tarjeta electrónica hay una batería compensa-
dora (tipo CR 2032 de 3 Volt). Su mal funciona-
miento (no considerado como defecto del producto,
sino como desgaste normal) se señala con las indi-
caciones “Error rtc-rd”. Para mayores informaciones
al respecto, contactar con el distribuidor que ha
efectuado el primer encendido.
CARGAMENTO DEL PELLET
Un cómodo cajón frontal permite cargar el pellet con
toda comodidad sin tener que extraer el hogar de su
alojamiento y por lo tanto en absoluta seguridad,
cumpliendo con las normas EN 14785.
CARACTERÍSTICAS TERMOTÉCNICAS
Capacidad del depósito 15 kg
Rendimiento 89,1 %
Potencia máx útil 8 kW
Autonomía mín/máx 6,5 /17 horas
Consumo combustible (mín/máx) 0,7 / 1,8 kg/h
Volumen calentable *
190 m³
Peso (incluido embalaje) 176 kg
Diámetro conducto de humos (macho) 80 mm
Diámetro conducto toma de aire (macho) 40 mm
G
L
H
M
N
SENSOR
DE FLUJO
TERMOPAR
RS485/AUX
AUX
RPM HUMOS
RS485 SERVICE
IN T° J
SENSOR DE
RESERVA
(opcional)
SONDA DE
TEMPERATURA
AMBIENTE
(opcional)
F
R
SOS
ANTENA
D
A
B
C
M ESP HUMOS
RES ENCENDIDO
FUSE 2A
E
VENTILACIÓN de
la DERECHA
RED 230Vac
50 Hz +/-10%
F
TM 150 °C
VENTILACIÓN de
la IZQUIERDA
M CÓCLEA
lithium
+
CR2032
+-
ESPAÑOL
52
PUERTO AUX/RS485
(conexión por medio de cable para puerta de serie opcional cód. 624240)
Se trata de un contacto limpio, carente de potencial, útil para la
conexión de un combinador telefónico u otros dispositivos de
control sin cable opcional.
FUSIBLE
* en la toma con interruptor coloca-
da detrás de la estufa, hay introduci-
dos dos fusibiles, de los cuales uno
funciona y el otro de reserva.
*
*
*
El volumen calentable se calcula considerando la utilización de pellet con p.c.i.
de al menos 4300 Kcal/Kg y un aislamiento de la casa tal y como establece la L
10/91, y sucesivas modificaciones y una solicitación de calor de 35 Kcal/m³ hora
ADVERTENCIA:
1) Tener en cuenta que aparatos externos pueden provocar anomalías en el funcio-
namiento.
2) Atención: Los trabajos con tensión de red, mantenimiento y controles deben
realizarse por parte de personal cualificado.

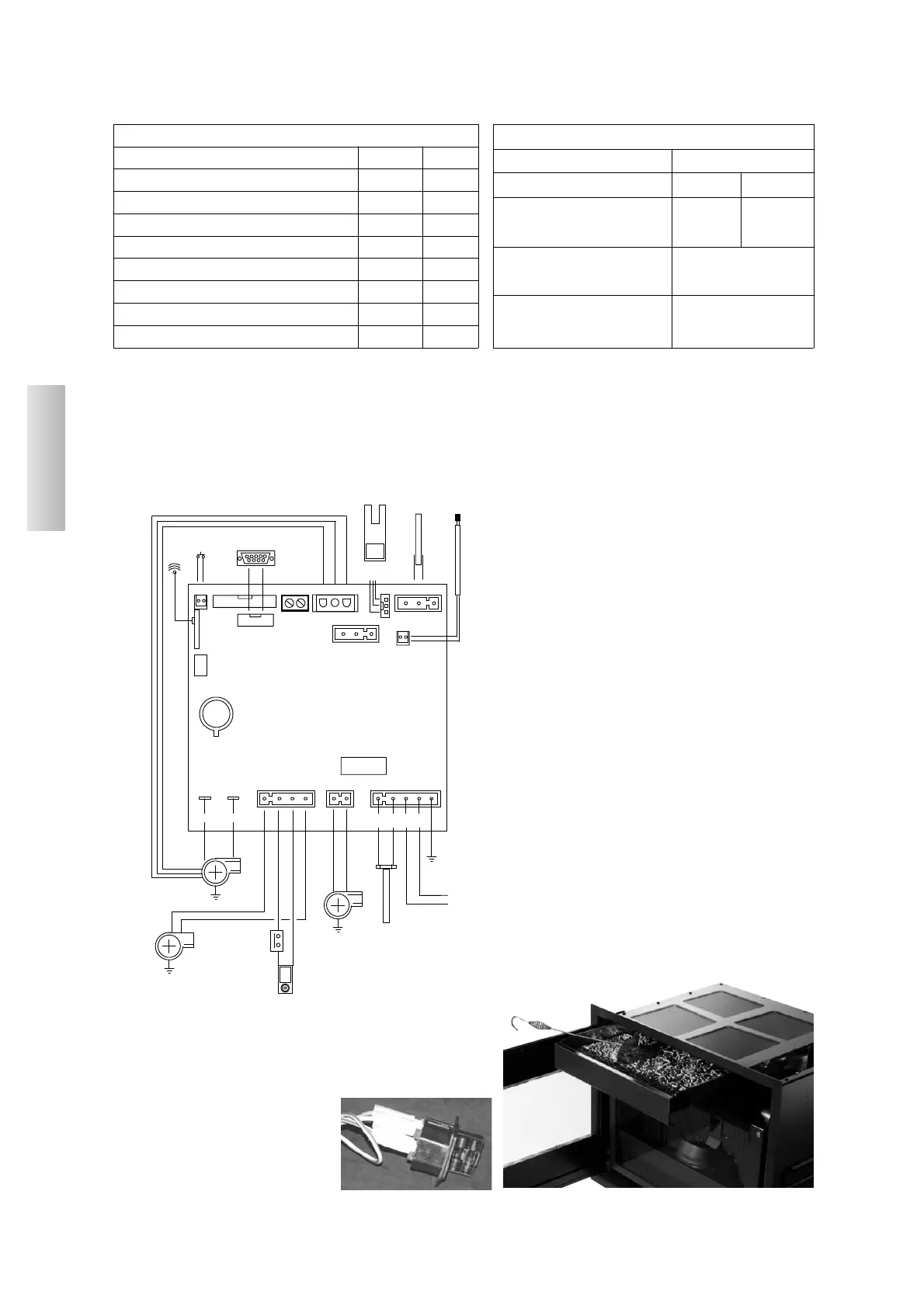

ESQUEMA ELÉCTRICO
