ITALIANO

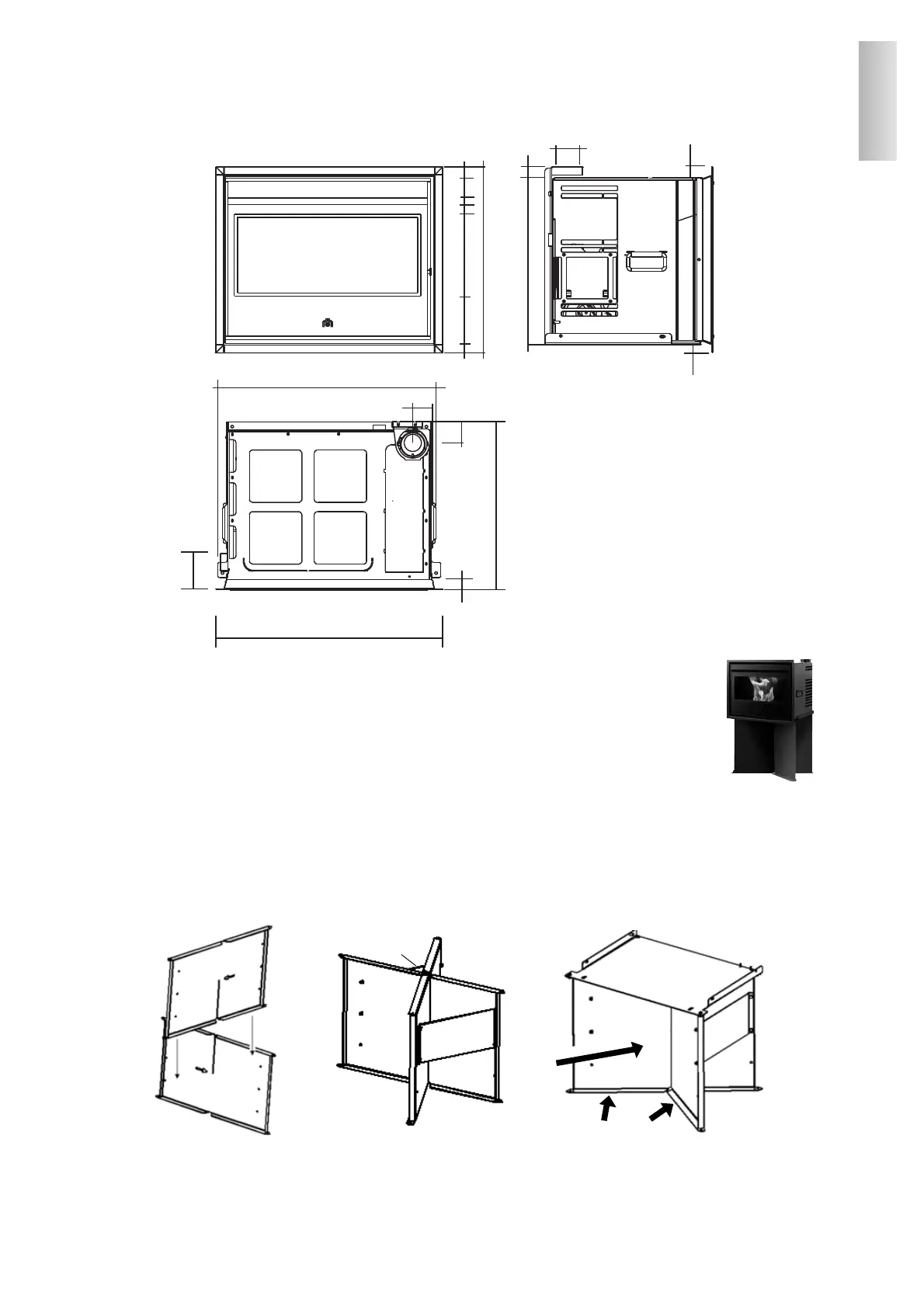

INGOMBRI
ISTRUZIONI MONTAGGIO SUPPORTO OPTIONAL
(non utilizzare in caso di inserimento in un camino esistente)
1) Assemblare le due pareti verticali (ambidestre) secondo figura n° 1.
La freccia indica il verso dal retro verso il fronte.
2) Montare sulle pareti verticali le due alette di rinforzo (A) fissandole con i bulloni in dotazione.
3) Posizionare la piastra di appoggio della PELLINSERT 54 (in dotazione) sulle pareti assemblate di cui al punto 1 e
bloccarla rigidamente mediante i n°4 bulloni in dotazione (fig. n° 2).
4) OBBLIGATORIAMENTE è prescritto di fissare il supporto al pavimento tramite i n°4 tasselli in dotazione (fig. n° 3).
Il non rispetto di quanto sopra, può provocare il ribaltamento di PELLINSERT 54 con gravi danni per l’utilizzatore.
SOLO dopo il fissaggio a pavimento è possibile porre PELLINSERT 54 sopra il supporto.
N.B. per un corretto montaggio, posizionare le pareti in modo che le frecce incise sulle stesse non siamo visibili sul
lato frontale, ma risultino entrambe nella parte posteriore. Inoltre le pieghe delle pareti dovranno essere rivolte
verso il fronte del supporto.
Lato frontale
Pieghe verso il fronte
