NOTAS SOBRE EL MONTAJE DEL REVESTIMIENTO
Para definir el exacto posicionamiento del Pellinsert 54 es importante verificar con qué revestimiento se completará.
Según el modelo seleccionado, la colocación deberá ser efectuada de manera eficiente (consultar las instrucciones de
montaje contenidas en el embalaje de cada revestimiento). Durante la instalación verificar siempre lomo y nivel.
Revestimientos, contra-campanas y su ventilación
Antes de instalar el revestimiento verificar la correcta funcionalidad de las conexiones, de los mandos y todas las partes
en movimiento.
El control se efectúa con el insertable encendido y en régimen durante algunas horas, antes de instalar el revestimiento
para poder intervenir eventualmente.
Como consecuencia, las operaciones de acabado, como por ejemplo (construcción de la contra campana, montaje del
revestimiento, ejecución de las pilastras, pinturas etc) se efectúan con el ensayo terminado con resultado positivo.
Edilkamin no responde de las gastos derivados de intervenciones de demolición y reconstrucción aún consecuentes de
trabajos de sustitución de eventuales piezas del insertable que resultaran defectuosas.
Las eventuales partes de madera del revestimiento deben estar protegidas por paneles ignífugos, no deben presentar
puntos de contacto con el insertable, sino que deben estar distanciadas de este último al menos 1 cm para permitir un
flujo de aire que impida acumulación de calor.
La contra campana puede ser realizada con paneles ignífugos en cartón yeso o láminas de yeso; durante la realización
deben estar previstas las rejillas de circulación del aire como se indica precedentemente.
Durante la realización del revestimiento es fundamental garantizar el restablecimiento de aire
de combustión para evitar que se produzcan fenómenos de depresión en el ambiente de instalación (ver capítulo
de toma de aire externo en pág. 54)
Además de todo lo indicado arriba, tener en consideración lo indicado por la norma UNI 10683/2005 en los parágrafos
4.4 y 4.7 “aislamiento térmico, acabados, revestimientos y recomendaciones de seguridad”.
ESPAÑOL
57
Conexión toma externa Ø 10 cm
Conexión toma externa
NOTA: IMPORTANTE PARA LAS CONDICIONES DE INSTALACIÓN
5 cm
5 cm
5 cm
Salida de aire calien-
te de la parte frontal
A
B
Es necesario, en el perímetro del insertable, tener el
espacio suficiente para la circulación de aire con el fin
de evitar que se produzcan excesos de recalentamiento
del mismo (ver zona resaltada con fondo rosa sobre la
sección y planta).
Además, para favorecer la circulación de aire de aquí
arriba es indispensable instalar dos rejillas: una en la
base del revestimiento (A) y una en la parte superior de
los elementos decorativos de la chimenea (B).
5 cm
Salida de aire caliente
ambiente de recircula-
ción dentro del
revestimiento
entrada de aire de
recirculación
ambiente

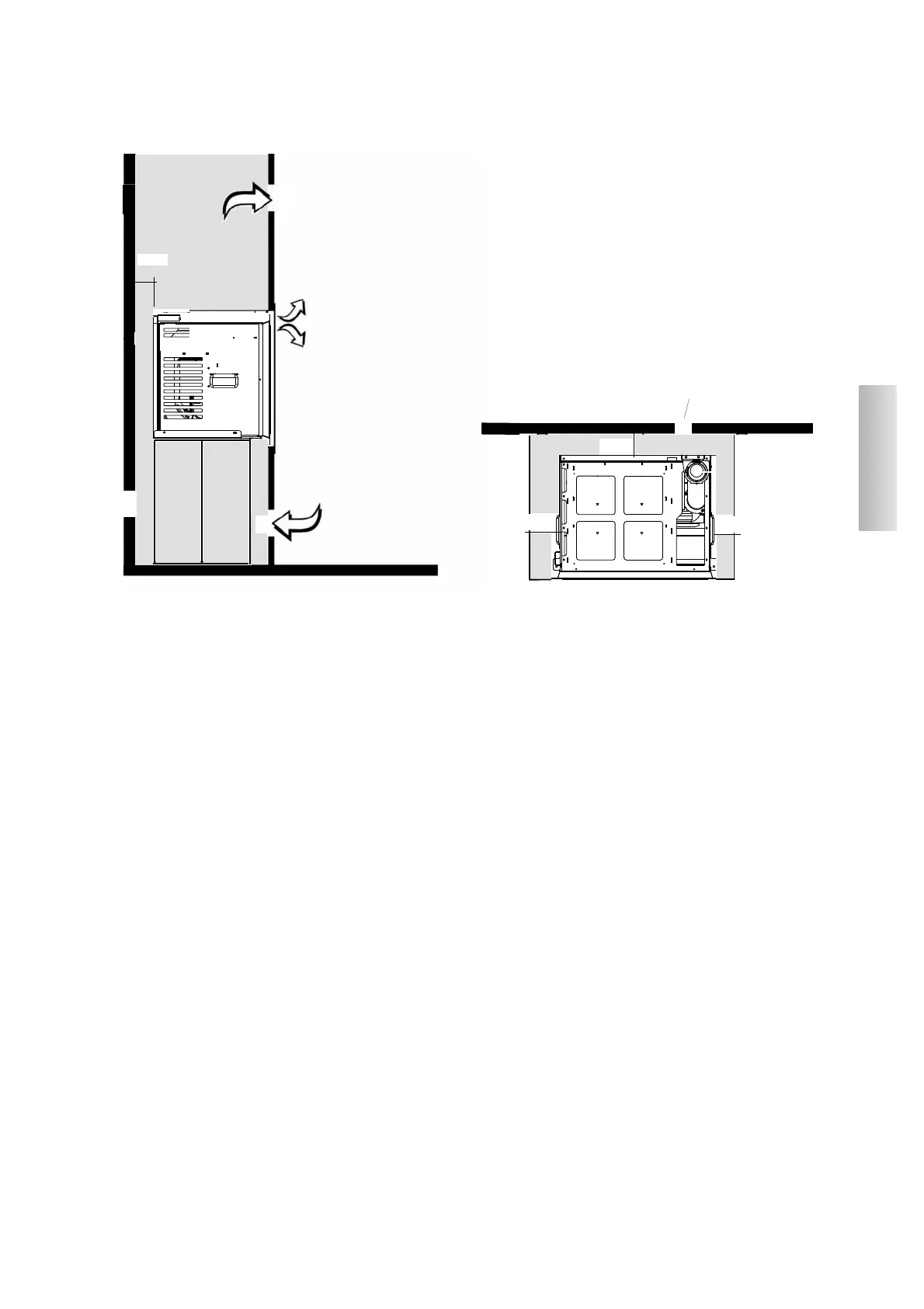

SECCIÓN
PLANTA
Conexión
toma
externa
Ø 10 cm
