ELEKTRISCHE EIGENSCHAPPEN
Voeding 230Vac +/- 10% 50 Hz
Gemiddeld opgen. vermogen 120 W
Opgn. vermogen bij
ontsteking
400 W
Frequentie afstandsbediening
(standaard)
radiogolven 2,4 GHz
Bescherming op
elektronische kaart
*
Zekering 2A, 250 Vac
5x20
VEILIGHEIDSINRICHTINGEN
• TERMOKOPPEL:
het bevindt zich op het rookkanaal waarvan het de
temperatuur opneemt. In functie van de ingestelde para-
meters, controleert het de ontsteking-, werk- en dooffases.
• LUCHTSTROOMSENSOR:
hij bevindt zich in het zuigkanaal en grijpt in
wanneer de brandbevorderende luchtstroom niet
correct is, met daaruit afgeleide verlaagde druk in
het rookcircuit (zuigproblemen).
• VEILIGHEIDSTERMOSTAAT (150 °C): Deze
grijpt in wanneer de temperatuur in de haard te
hoog is. Blokkeert de pelletlading en veroorzaakt het
uitdoven van de haard.
DETECTEERINRICHTINGEN
• SONDE OPNAME OMGEVINGSTEMPERATUUR
ze bevindt zich op de afstandsbediening maar kan ook ver-
bonden zijn met de elektronische kaart in de inbouwhaard.
BUFFERBATTERIJ
De elektronische kaart is voorzien van een bufferbatterij
(type 3 Volt CR 2032). Een storing in de functionering
(hetgeen niet als een storing in het product maar als nro-
male slijtage moet worden beschouwd) van deze buffer-
batterij wordt weergegeven met de berichten “Error rtc-
rd”. Neem voor verdere informatie hierover contact op
met de Dealer die de 1ste ontsteking uitgevoerd heeft.
PELLETLADING
Een gebruiksvriendelijke frontale lade dient om de
pellet te laden zonder de haard te moeten uittrekken
waardoor u dus in complete veiligheid kunt laden
in overeenstemming met de normen EN 14785.
THERMOTECHNISCHE EIGENSCHAPPEN
Tankvermogen 15 kg
Rendement 89,1 %
Max. nuttig vermogen 8 kW
Min/max autonomie 6,5 /17 uur
Brandstofverbruik (min/max) 0,7 / 1,8 kg/h
Verwarmbaar volume *
190 m³
Gewicht (met inbegrip v.d. verpakking) 176 kg
Diameter rookkanaal (mann.) 80 mm
Diameter luchtkanaal (mann.) 40 mm
G
L
H
M
N
STROOMSENSOR
TERMOKOPPEL
RS485/AUX
AUX
TOERENTAL
ROOKUITSTOOT
RS485 SERVICE
IN T° J
RESERVESENSOR
(optioneel)
SONDE
kamertemperatuur
(optioneel)
F
R
SOS
ANTENNE
D
A
B
C
MOTOR
ROOKUITSTOOT
WEERSTANDEN
INSCHAKELING
ZEKERING
2A
E
RECHTSE
VENTILATIE
NET 230 Vac
50 Hz +/-10%
F
TM 150 °C
LINKSE
VENTILATIE
WORMSCHROEFMOTOR
lithium
+
CR2032
+-
NEDERLANDS
84
AUX/RS485 POORT
(aansluiting met behulp van een kabel voor optionele serie-
poort code 621240)
Dit is een vrij contact, zonder potentiaal. Het dient om een tele-
foontoestel of andere bedieningstoestellen op aan te sluitenin de
afwezigheid van een optionele kabel.
ZEKERING
* op het contact met schakelaar aan de
achterkant van de kachel zijn twee
zekeringen aanwezig, eentje actief en
eentje reserve.
*
*

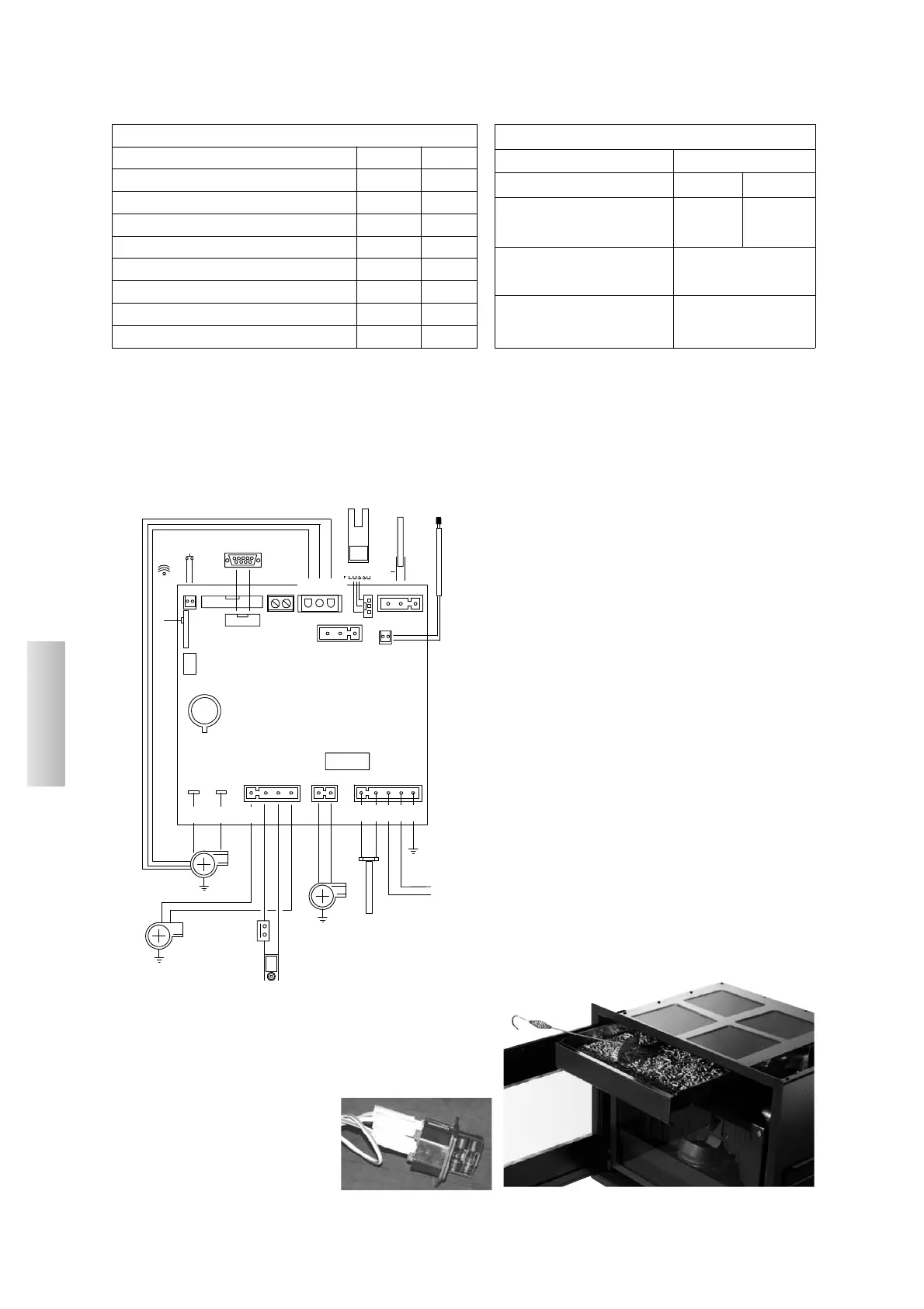

ELEKTRISCH SCHEMA
*Het verwarmingsvolume is berekend met inachtneming van het gebruik van
pellets van ten minste 4.300 kcal/kg en een isolatie van het huis conform de
Italiaanse wet 10/91, en verdere wijzigingen en met een warmteaanvraag van
35 Kcal/m³ per uur.
NB:
1) Houd er rekening mee dat elektrische apparaten storingen kunnen veroorzaken.
2) Opgelet: Laat het aansluiten van onderdelen onder spanning, onderhoud
en/of nazicht uitsluitend door gespecialiseerde
