EdilKamin PELLINSERT 54 - Page 87

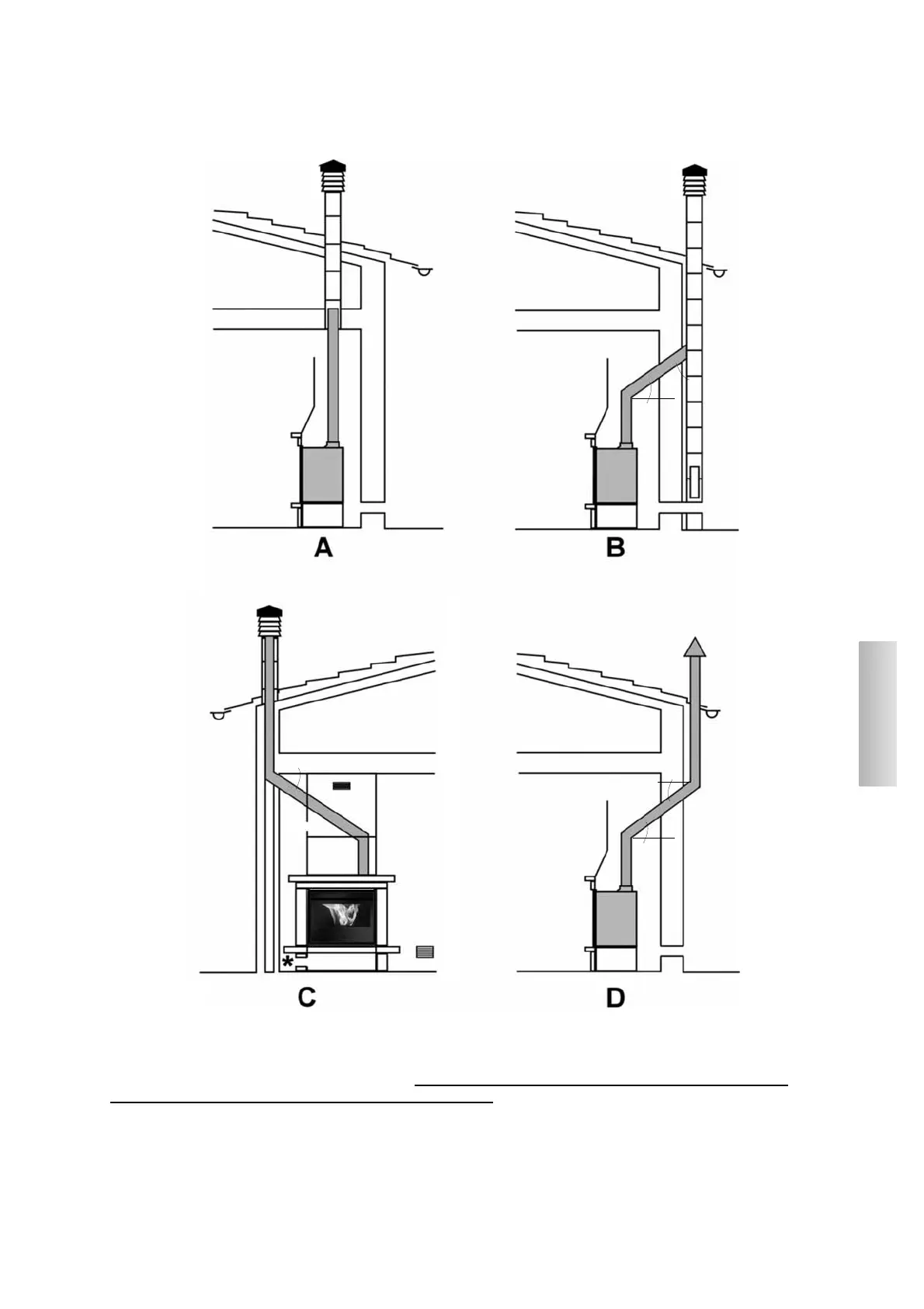

MOGELIJKE INSTALLATIES (fig. 2)
A: intern rookkanaal tot het dak
B: extern gemetseld rookkanaal
C: intern gemetseld rookkanaal
D: stalen rookkanaal met dubbele externe wand (voor deze installatie is het noodzakelijk dat het rookkanaal
met dubbele wand is en over de volledige lengte geïsoleerd is)
* aanwezigheid van bijgeleverde roosters voor luchtcirculatie (36x9 cm) vooraan of op de zijden van de
inbouwhaard
** maximum helling 45° t.o.v. de horizontale
*
*
*
*
*
*
*
*
*
